модель 2016 года
- Модель M 6000
- Код модели M 6000 LTD 153 (S2016M6DPSUSB)

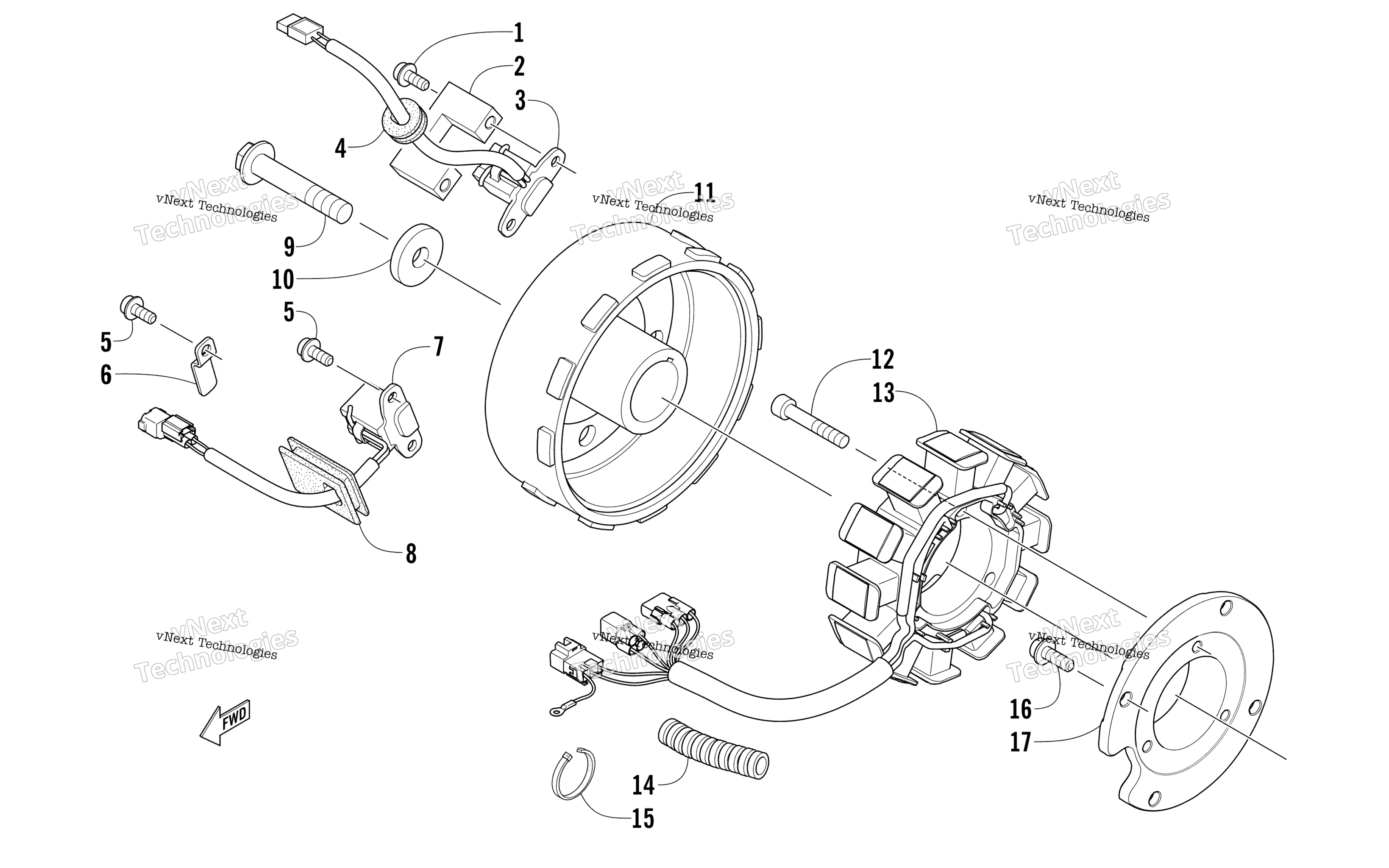

Схема магнето для M 6000 LTD 153 (S2016M6DPSUSB)
Схема
Детали
Номер
Наименование детали
Цена
1
Screw, Cap art. 0923-054
По запросу
2
Bracket, Retaining art. 0902-038
По запросу
3
Sensor, Ignition Timing art. 0902-005
По запросу
4
Grommet art. 0902-022
По запросу
5
Screw, Cap art. 0923-002
По запросу
6
Bracket, Retaining art. 0902-020
По запросу
7
Sensor, Ignition Timing art. 0902-006
По запросу
8
Grommet art. 0902-021
По запросу
9
Screw, Cap art. 0923-033
По запросу
10
Washer art. 0923-032
По запросу
11
Rotor/Flywheel art. 0902-026
По запросу
12
Screw, Cap art. 0923-027
По запросу
13
Stator art. 0902-017
По запросу
14
Conduit, Flexible (3/4 in. ID) - 12 in. art. 1619-131
По запросу
15
Зажим Arctic Cat art. 0123-788
По запросу
16
Screw, Cap art. 0923-024
По запросу
17
Plate, Base - Stator art. 0902-014
По запросу
