модель 2016 года
- Модель M 6000
- Код модели M 6000 LTD 153 (S2016M6DPSUSB)

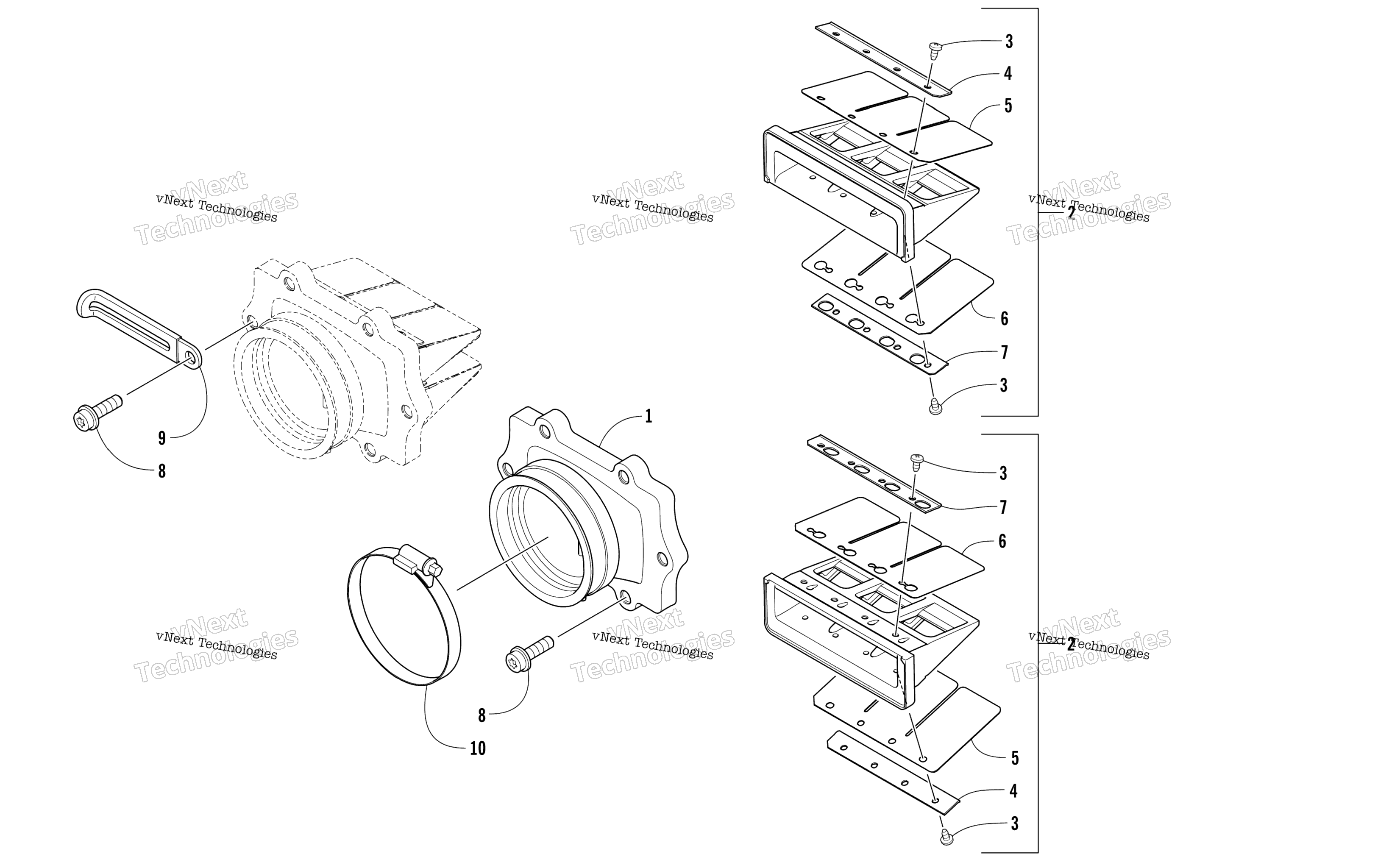

Схема узла лепесткового клапана для M 6000 LTD 153 (S2016M6DPSUSB)
Схема
Детали
Номер
Наименование детали
Цена
1
Manifold, Intake art. 0907-003
По запросу
2
Valve, Reed - Assembly (inc. 3-7) art. 0907-001
По запросу
3
Screw, Machine art. 0923-045
По запросу
4
Plate, Backing - Outer art. 0907-007
По запросу
5
Valve, Reed - Outer art. 0907-005
По запросу
6
Valve, Reed - Inner art. 0907-006
По запросу
7
Plate, Backing - Inner art. 0907-008
По запросу
8
Screw, Cap art. 0923-025
По запросу
9
Зажим Arctic Cat art. 1623-984
По запросу
10
Хомут зажимной 50-70 мм Arctic Cat art. 0423-019
от 420 ₽
