модель 2016 года
- Модель M 6000
- Код модели M 6000 LTD 153 (S2016M6DPSUSB)

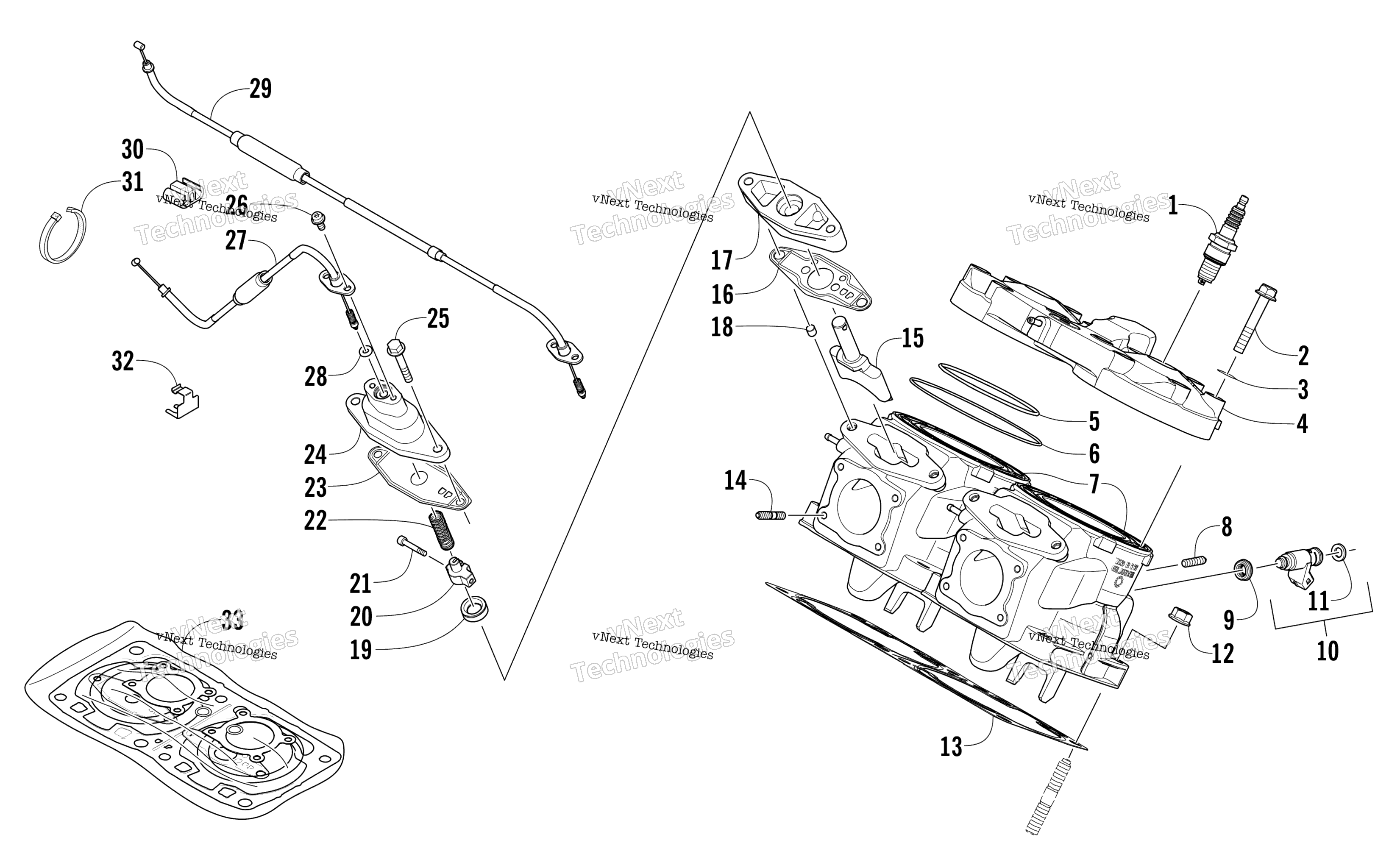

Схема цилиндра And Head Assembly для M 6000 LTD 153 (S2016M6DPSUSB)
Схема
Детали
Номер
Наименование детали
Цена
1
Plug, Spark art. 0217-762
По запросу
2
Screw, Cap art. 0923-012
По запросу
3
O-Ring art. 0930-019
По запросу
4
Head, Cylinder art. 1904-001
По запросу
5
O-Ring art. 0930-020
По запросу
6
O-Ring art. 0930-018
По запросу
7
Cylinder art. 1904-005
от 58 853 ₽
8
Bolt, Stud art. 0923-046
По запросу
9
Seal, Injector art. 0930-032
По запросу
10
Injector (inc. 11) art. 0910-009
По запросу
11
O-Ring art. 0930-036
По запросу
12
Nut art. 0923-029
По запросу
13
Gasket, Cylinder art. 0930-049
По запросу
14
Bolt, Stud art. 0923-053
По запросу
15
Valve, Exhaust art. 0909-042
По запросу
16
Gasket, Exhaust Valve Case art. 0930-022
от 1 675 ₽
17
Plate, Exhaust Valve (inc. 18-19) art. 1909-001
По запросу
18
Втулка Arctic Cat art. 0829-062
По запросу
19
Seal, Oil art. 0930-059
от 1 675 ₽
20
Clamp, Exhaust Valve art. 0909-041
По запросу
21
Pin, Exhaust Valve art. 0923-005
По запросу
22
Spring art. 0909-020
По запросу
23
Gasket, Exhaust Valve Cover art. 0930-010
от 1 675 ₽
24
Cover, Exhaust Valve art. 0909-018
По запросу
25
Screw, Cap art. 0923-021
По запросу
26
Screw, Cap art. 0923-002
По запросу
27
Cable, Exhaust Valve - Short art. 0909-019
от 2 891 ₽
Аналог
Трос выхлопного клапана Arctic Cat 600/800 ( 0909-019 )
art. SM-05297
2 891 ₽
Требуется 1 шт.
28
O-Ring art. 0930-008
от 1 675 ₽
29
Cable, Exhaust Valve - Long art. 0909-006
от 3 133 ₽
Аналог
Трос выхлопного клапана Arctic Cat 600/800 ( 0909-006 )
art. SM-05298
3 133 ₽
Требуется 1 шт.
30
Clamp, Exhaust Valve Cable art. 0909-001
По запросу
31
Зажим Arctic Cat art. 0123-788
По запросу
32
Clip, Retaining art. 0909-002
По запросу
33
Gasket Set - Complete art. 8639-142
По запросу
33
Gasket Set - Top End art. 8639-143
По запросу
