модель 2016 года
- Модель M 6000
- Код модели M 6000 LTD 153 (S2016M6DPSUSB)

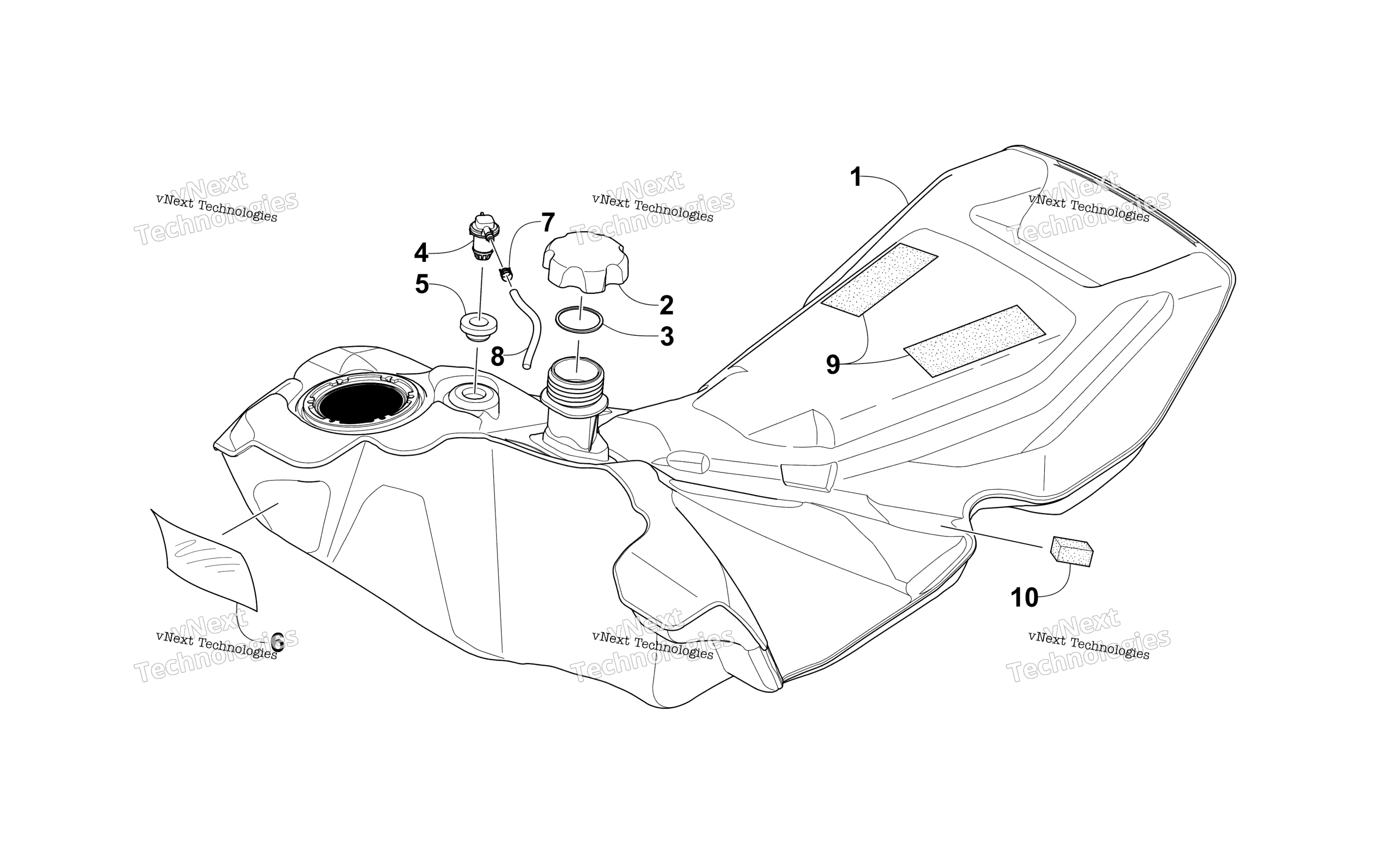

Схема узла топливного бака для M 6000 LTD 153 (S2016M6DPSUSB)
Схема
Детали
Номер
Наименование детали
Цена
1
Tank, Gas - Assembly (inc. 2-5) art. 1770-250
По запросу
2
Cap, Gas Tank - Assembly (inc. 3) art. 2670-153
По запросу
3
Прокладка крышки масляного бачка Arctic Cat art. 0109-733
По запросу
4
Клапан бензобака Arctic Cat art. 1670-787
от 4 694 ₽
5
Grommet art. 1670-822
По запросу
6
Foil, Protective art. 0619-206
По запросу
7
Clamp, Hose art. 1623-233
По запросу
8
Hose - 50 ft art. 6101-009
По запросу
8
Hose - 100 ft art. 6101-001
По запросу
9
Velcro art. 6606-849
По запросу
10
Pad, Foam art. 0617-667
По запросу
