модель 2017 года
- Модель ZR 6000
- Код модели ZR 6000 R SX GREEN (S2017ACDPRUSG)

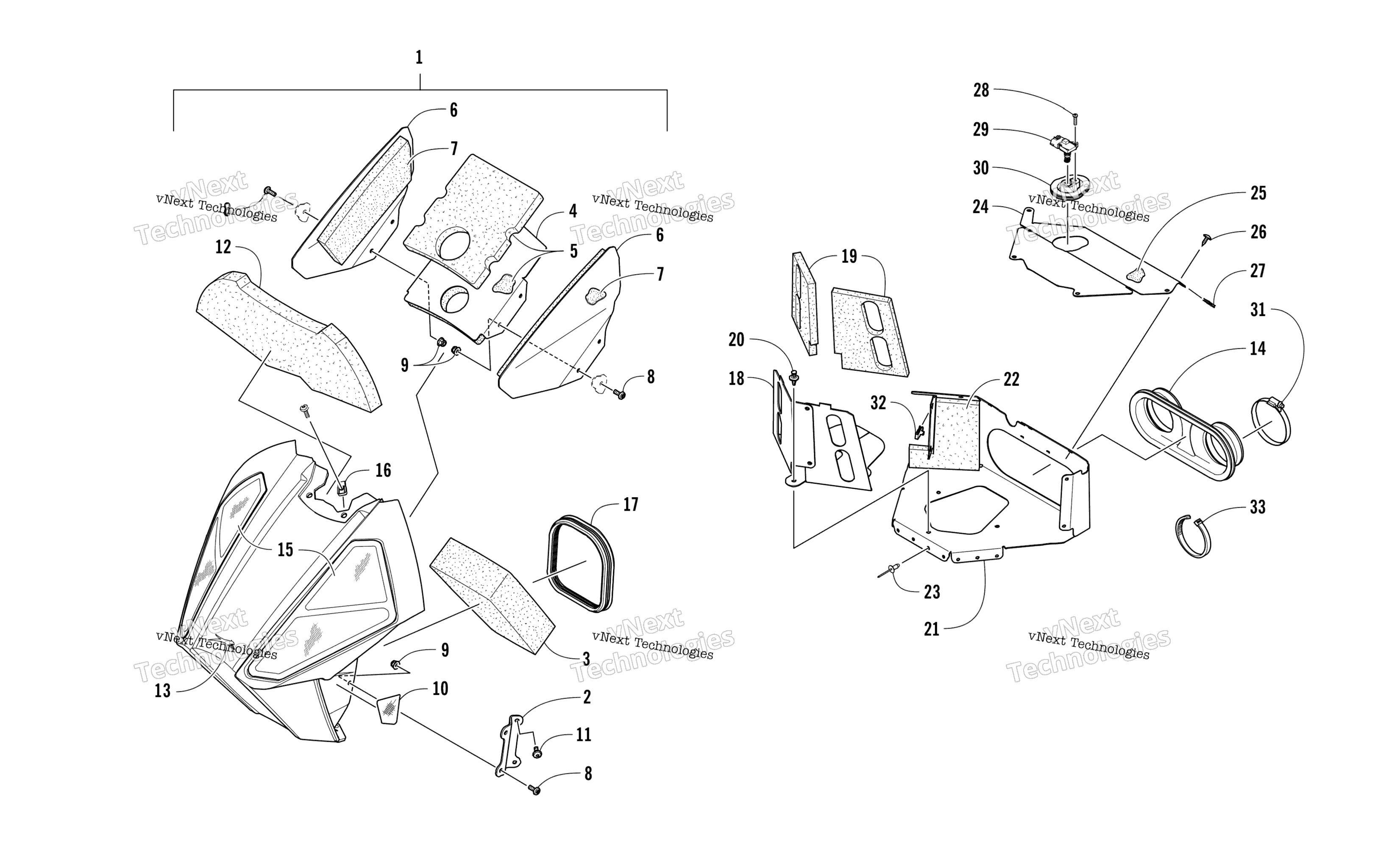

Схема Воздушный Silencer узла для ZR 6000 R SX GREEN (S2017ACDPRUSG)
Схема
Детали
Номер
Наименование детали
Цена
1
Bumper, Front/Air Silencer (inc. 3-10) art. 1770-063
По запросу
2
Bracket, Mounting - Right art. 1770-008
По запросу
2
Bracket, Mounting - Left art. 1770-009
По запросу
3
Foam, Air Intake - Lower art. 0617-677
По запросу
4
Plate, Baffle art. 2670-304
По запросу
5
Foam, Baffle Plate art. 0617-695
По запросу
6
Plate, Air Intake art. 2670-246
По запросу
7
Foam, Intake Plate - Right art. 0617-690
По запросу
7
Foam, Intake Plate - Left art. 0617-691
По запросу
8
Винт Arctic Cat art. 8477-620
от 168 ₽
9
Гайка Arctic Cat art. 8427-602
от 116 ₽
10
Decal, Reflector - Right - Amber art. 9611-390
По запросу
10
Decal, Reflector - Left - Amber art. 9611-391
По запросу
11
Винт крепления стекла M6X1.0X23.5 Arctic Cat art. 0423-609
от 221 ₽
12
Foam, Air Intake - Upper art. 0617-679
По запросу
13
Emblem, Aircat art. 4411-479
По запросу
14
Boot, Intake art. 1770-190
По запросу
15
Screen, Air Intake - Left art. 6606-433
По запросу
15
Screen, Air Intake - Right art. 6606-432
По запросу
16
Клипса Arctic Cat art. 0423-577
от 168 ₽
17
Seal, Air Intake art. 0617-603
По запросу
18
Close-Off, Intake art. 2670-263
По запросу
19
Foam, Air Intake - Left art. 0617-151
По запросу
19
Foam, Air Intake - Right art. 0617-150
По запросу
20
Клипса Arctic Cat art. 0623-362
от 90 ₽
21
Plate, Intake - Lower art. 2670-589
По запросу
22
Foam, Lower Intake Plate art. 0617-784
По запросу
23
Заклепка Arctic Cat art. 8060-706
от 116 ₽
24
Cover, Air Intake art. 2670-599
По запросу
25
Foam, Air Intake Cover art. 0617-780
По запросу
26
Screw, Self-Tapping art. 2623-166
По запросу
27
Клипса-гайка Arctic Cat art. 1623-052
от 221 ₽
28
Screw, Self-Tapping art. 2623-016
По запросу
29
Sensor, T-MAP art. 0824-052
от 4 464 ₽
30
Boot art. 2670-444
По запросу
31
Clamp, Hose art. 0423-018
По запросу
32
Клипса рамы Arctic Cat art. 1623-637
от 368 ₽
33
Зажим Arctic Cat art. 0123-788
По запросу
