модель 2017 года
- Модель ZR 6000
- Код модели ZR 6000 R SX GREEN (S2017ACDPRUSG)

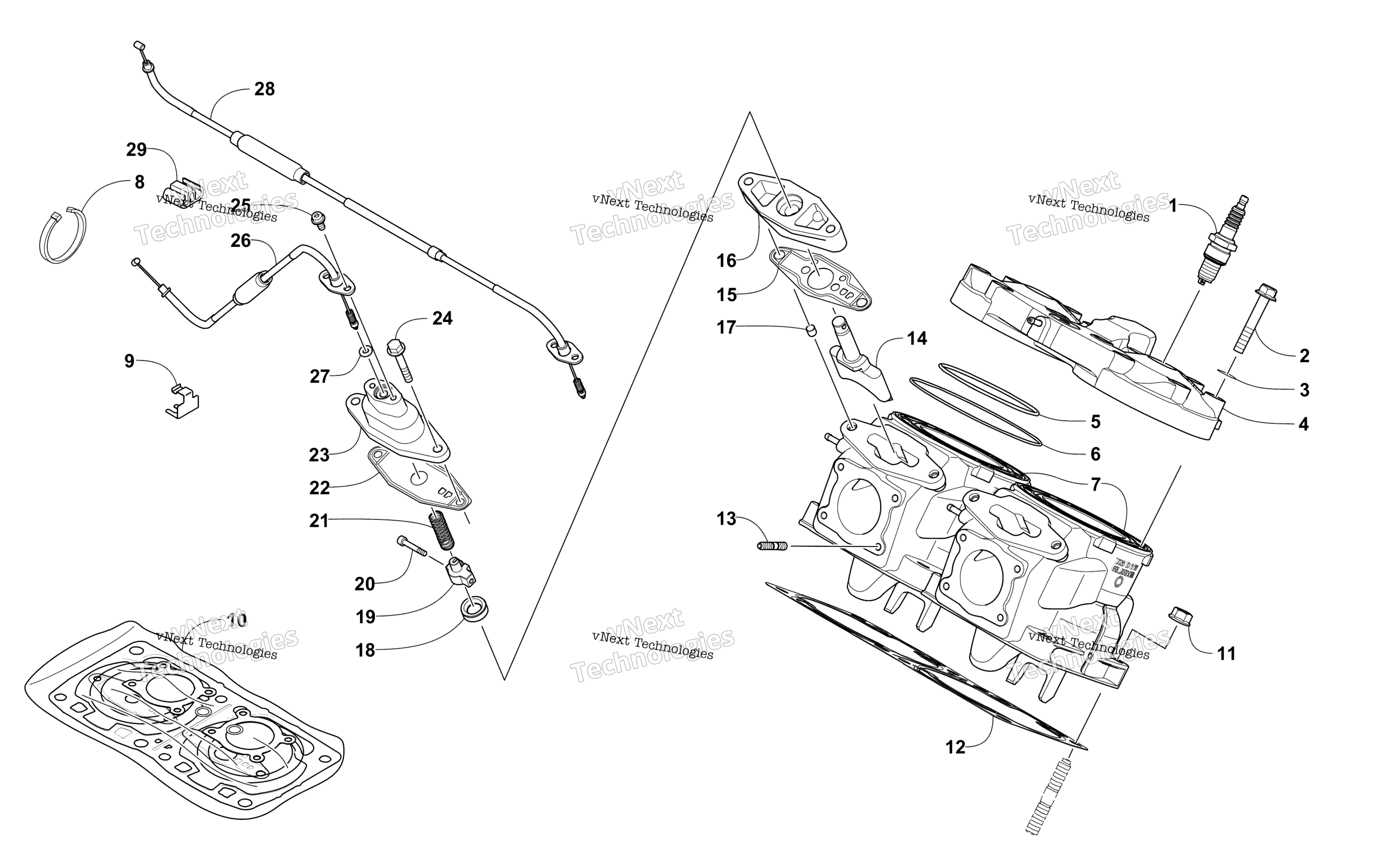

Схема цилиндра And Head Assembly для ZR 6000 R SX GREEN (S2017ACDPRUSG)
Схема
Детали
Номер
Наименование детали
Цена
1
Plug, Spark art. 0217-762
По запросу
2
Screw, Cap art. 0923-012
По запросу
3
O-Ring art. 0930-019
По запросу
4
Head, Cylinder art. 1904-008
По запросу
5
O-Ring art. 0930-020
По запросу
6
O-Ring art. 0930-018
По запросу
7
Cylinder art. 1904-007
По запросу
8
Зажим Arctic Cat art. 0123-788
По запросу
9
Clip, Retaining art. 0909-002
По запросу
10
Gasket Set - Top End art. 8639-143
По запросу
10
Gasket Set - Complete art. 8639-142
По запросу
11
Nut art. 0923-029
По запросу
12
Gasket, Cylinder art. 0930-049
По запросу
13
Bolt, Stud art. 0923-053
По запросу
14
Valve, Exhaust art. 0909-045
По запросу
15
Gasket, Exhaust Valve Case art. 0930-022
от 1 675 ₽
16
Plate, Exhaust Valve (inc. 17-18) art. 1909-001
По запросу
17
Втулка Arctic Cat art. 0829-062
По запросу
18
Seal, Oil art. 0930-059
от 1 675 ₽
19
Clamp, Exhaust Valve art. 0909-041
По запросу
20
Pin, Exhaust Valve art. 0923-005
По запросу
21
Spring art. 0909-020
По запросу
22
Gasket, Exhaust Valve Cover art. 0930-010
от 1 675 ₽
23
Cover, Exhaust Valve art. 0909-018
По запросу
24
Screw, Cap art. 0923-021
По запросу
25
Screw, Cap art. 0923-002
По запросу
26
Cable, Exhaust Valve - Short art. 0909-019
от 2 891 ₽
Аналог
Трос выхлопного клапана Arctic Cat 600/800 ( 0909-019 )
art. SM-05297
2 891 ₽
Требуется 1 шт.
27
O-Ring art. 0930-008
от 1 675 ₽
28
Cable, Exhaust Valve - Long art. 0909-006
от 3 133 ₽
Аналог
Трос выхлопного клапана Arctic Cat 600/800 ( 0909-006 )
art. SM-05298
3 133 ₽
Требуется 1 шт.
29
Clamp, Exhaust Valve Cable art. 0909-001
По запросу
