модель 2017 года
- Модель ZR 6000
- Код модели ZR 6000 R SX GREEN (S2017ACDPRUSG)

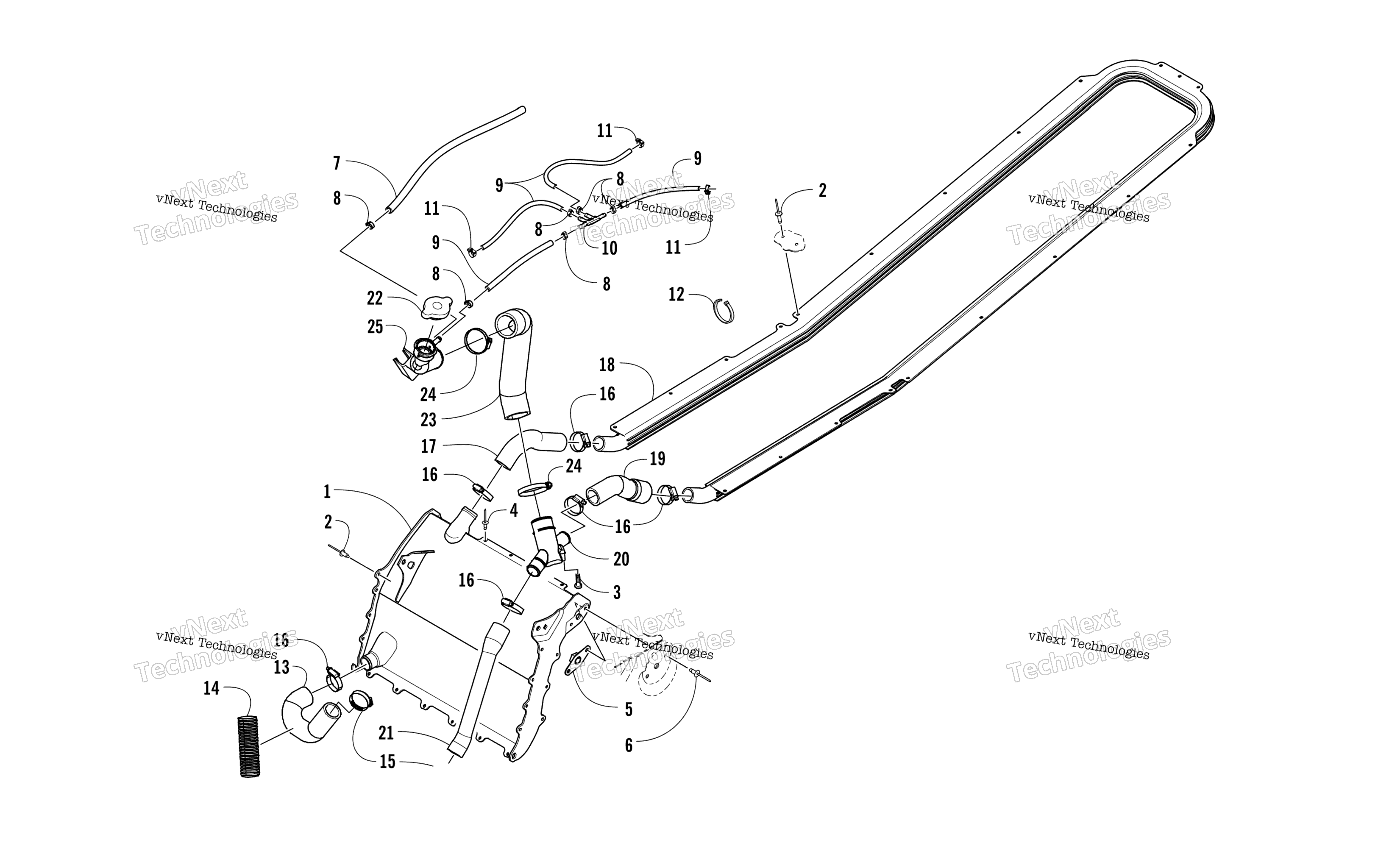

Схема системы охлаждения Assembly для ZR 6000 R SX GREEN (S2017ACDPRUSG)
Схема
Детали
Номер
Наименование детали
Цена
1
Exchanger, Heat - Front art. 0713-220
По запросу
2
Заклепка Arctic Cat art. 8060-706
от 116 ₽
3
Винт болт сухаря ведомого вариатора Arctic Cat art. 1623-251
от 116 ₽
4
Rivet - Black art. 8060-702
По запросу
5
Plate, Retaining art. 0608-631
По запросу
6
Rivet art. 8060-708
По запросу
7
Hose - Green - 100 ft art. 0610-693
По запросу
7
Трубка зеленая Arctic Cat art. 0610-692
По запросу
8
Clamp, Hose art. 1623-655
По запросу
9
Hose - 25 ft art. 0610-538
По запросу
10
Fitting, Double-T art. 0610-717
По запросу
11
Хомут Arctic Cat art. 0623-063
от 683 ₽
12
Зажим Arctic Cat art. 0123-788
По запросу
13
Hose, Coolant - Engine to Front Exchanger art. 0613-258
По запросу
14
Conduit, Flexible - 4 in. art. 0619-619
По запросу
15
Clamp, Hose art. 1623-656
По запросу
16
Clamp, Hose art. 2623-088
По запросу
17
Hose, Coolant - Front/Rear Heat Exchanger art. 0613-122
По запросу
18
Exchanger, Heat - Rear art. 0613-113
По запросу
19
Hose, Coolant - Rear Heat Exchanger/Coolant Junction art. 0613-256
По запросу
20
Fitting art. 0613-228
По запросу
21
Hose, Coolant - Tank/Engine art. 0613-322
По запросу
22
Cap art. 2606-284
По запросу
23
Hose, Coolant - Filler Neck/Coolant Junction art. 0613-254
По запросу
24
Clamp, Hose art. 0423-317
По запросу
25
Neck, Filler art. 0613-030
По запросу
