модель 2017 года
- Модель ZR 6000
- Код модели ZR 6000 R SX GREEN (S2017ACDPRUSG)

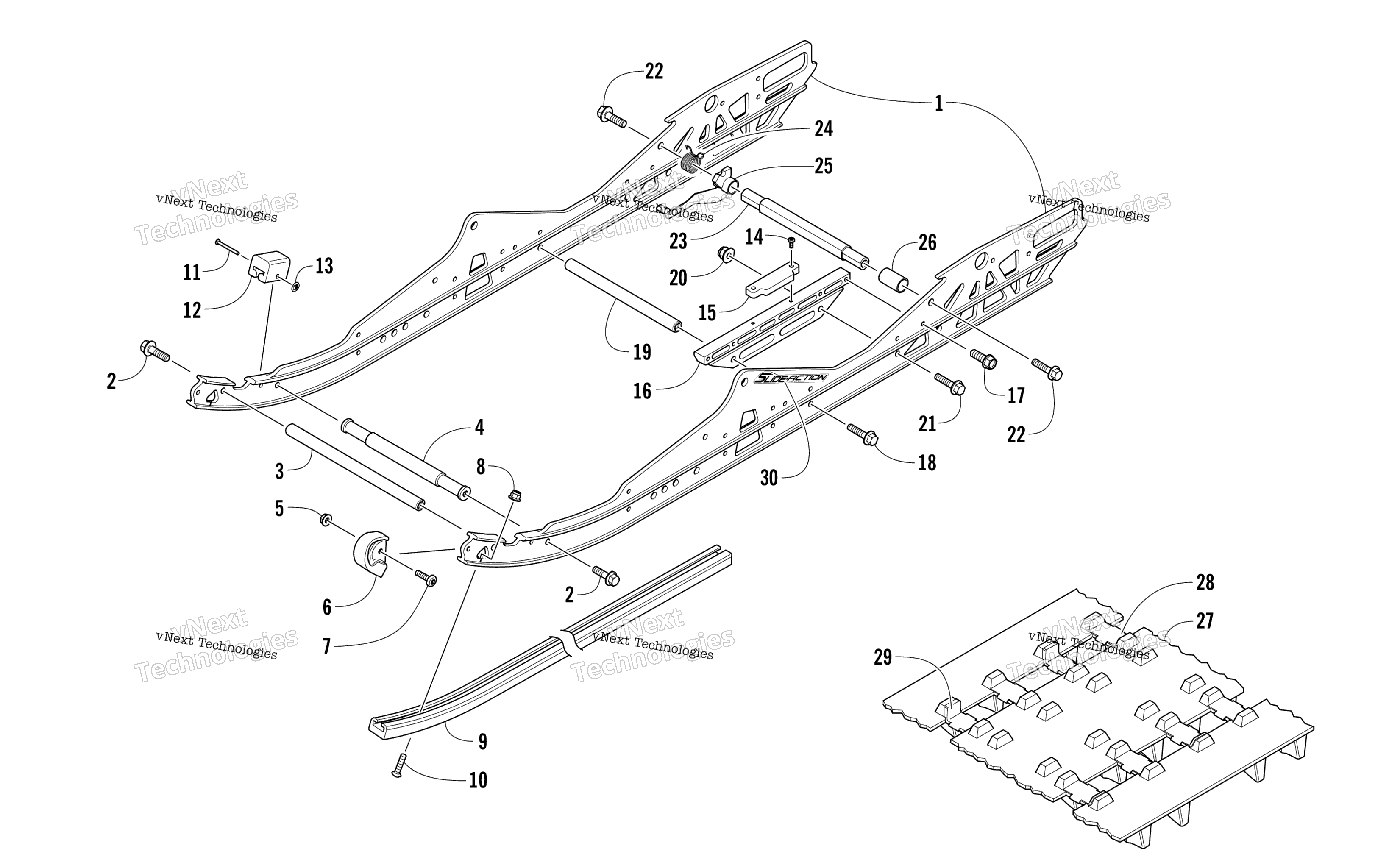

Схема Slide Rail и Track узла для ZR 6000 R SX GREEN (S2017ACDPRUSG)
Схема
Детали
Номер
Наименование детали
Цена
0
Complete Skid Frame Assembly art. 3704-141
По запросу
1
Rail, Formed - Green art. 3704-169
По запросу
2
Винт Arctic Cat art. 8408-826
По запросу
3
Axle art. 4604-252
По запросу
4
Axle art. 3604-679
По запросу
5
Гайка Arctic Cat art. 8427-602
от 116 ₽
6
End Cap, Slide Rail art. 4604-093
По запросу
7
Screw, Machine art. 8476-630
По запросу
8
Nut, Lock art. 8047-366
По запросу
9
Wearstrip, Slide Rail - Black art. 3604-929
от 1 901 ₽
Аналог
Склиз Garland 10 профиль для Arctic Cat / Yamaha , 1365 мм
art. 10-5375-0-03-01
2 752 ₽
Требуется 2 шт.
Аналог
Склиз Arctic Cat (графитовый) 2 (10) профиль
art. 102-66-99
1 877 ₽
Требуется 2 шт.
Подписаться
Аналог
Склиз Garland 10 профиль для Arctic Cat , 1181 мм
art. 10-4650-0-02-01
1 901 ₽
Требуется 2 шт.
Аналог
Склиз Garland 10 профиль для Arctic Cat / Yamaha, 1626 мм
art. 10-6400-0-01-08
3 751 ₽
Требуется 2 шт.
Аналог
Склиз Garland 10 профиль для Arctic Cat / Yamaha , 1365мм
art. 10-5375-0-03-12
2 820 ₽
Требуется 2 шт.
Аналог
Склиз Garland 10 профиль для Arctic Cat / Yamaha, 1626 мм
art. 10-6400-0-01-12
3 413 ₽
Требуется 2 шт.
Подписаться
10
Винт крепления склизы Arctic Cat art. 0123-859
По запросу
11
Rivet, Solid art. 0123-767
По запросу
12
Демпфер полоза гусеницы передний Arctic Cat art. 0104-631
от 630 ₽
Аналог
630 ₽
Требуется 2 шт.
13
Nut, Push art. 0123-766
По запросу
14
Screw, Self-Tapping art. 1623-175
По запросу
15
Pad, Shock art. 3604-793
По запросу
16
Brace, Rail art. 3604-692
По запросу
17
SCREW,SELF-TAP-HFH TRILOBE-M6X20 Z&Y art. 1623-948
По запросу
18
Screw, Cap art. 8408-841
По запросу
19
Axle art. 4604-253
По запросу
20
Гайка М 10 х1,25 мм Arctic Cat art. 8427-802
от 1 415 ₽
21
Болт M8X1.25X35 Arctic Cat art. 8408-835
от 210 ₽
22
Screw, Cap art. 8413-031
По запросу
23
Crossbrace art. 4604-220
По запросу
24
Spring art. 4604-222
По запросу
25
Adjuster, Rear Arm art. 2704-976
По запросу
26
Spacer art. 2704-978
По запросу
27
Track Assembly (inc. 28-29) art. 2602-964
По запросу
28
Clip, Wear art. 2602-384
от 257 ₽
29
Clip, Guide art. 2602-383
По запросу
30
Decal, "Slide Action" art. 0621-907
По запросу
