модель 2017 года
- Модель ZR 6000
- Код модели ZR 6000 R SX GREEN (S2017ACDPRUSG)

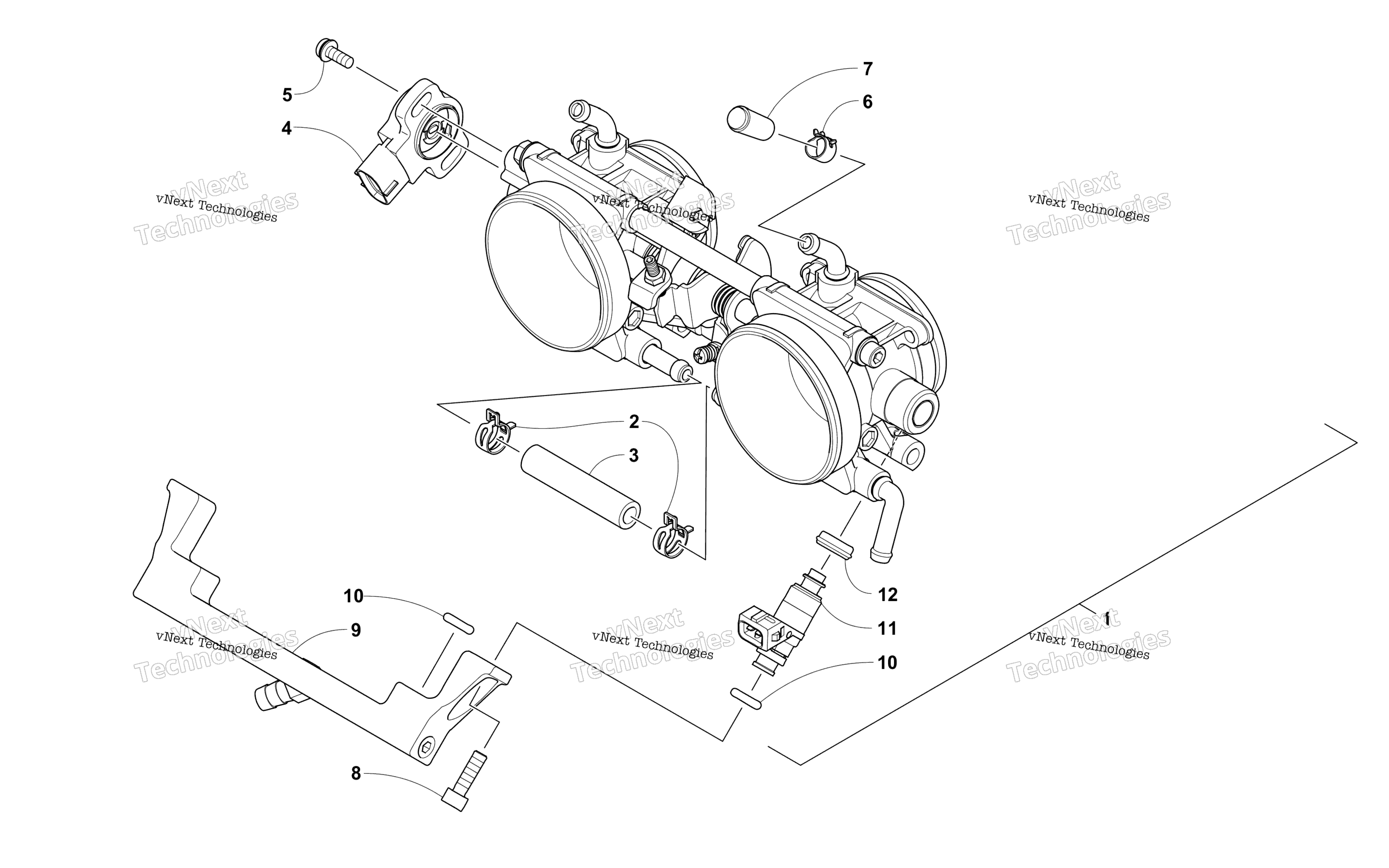

Схема дросселя Body Assembly для ZR 6000 R SX GREEN (S2017ACDPRUSG)
Схема
Детали
Номер
Наименование детали
Цена
1
Body, Throttle - Assembly (inc. 2-5 and 11-12) art. 2900-077
По запросу
2
Hose art. 6506-424
По запросу
3
Clamp, Hose art. 6506-338
По запросу
4
Sensor, Throttle - Assembly art. 6506-425
По запросу
5
Screw, Machine art. 6506-075
По запросу
6
Clamp art. 1623-234
По запросу
7
Plug art. 0670-323
По запросу
8
Винт M6 X1 X 20 Arctic Cat art. 1623-582
По запросу
9
Rail, Fuel (inc. two No. 10) art. 2900-075
По запросу
10
O-Ring art. 0930-036
По запросу
11
Injector (inc. two No. 10) art. 0910-009
По запросу
12
Seal, Injector art. 0930-032
По запросу
