модель 2017 года
- Модель ZR 6000
- Код модели ZR 6000 R SX GREEN (S2017ACDPRUSG)

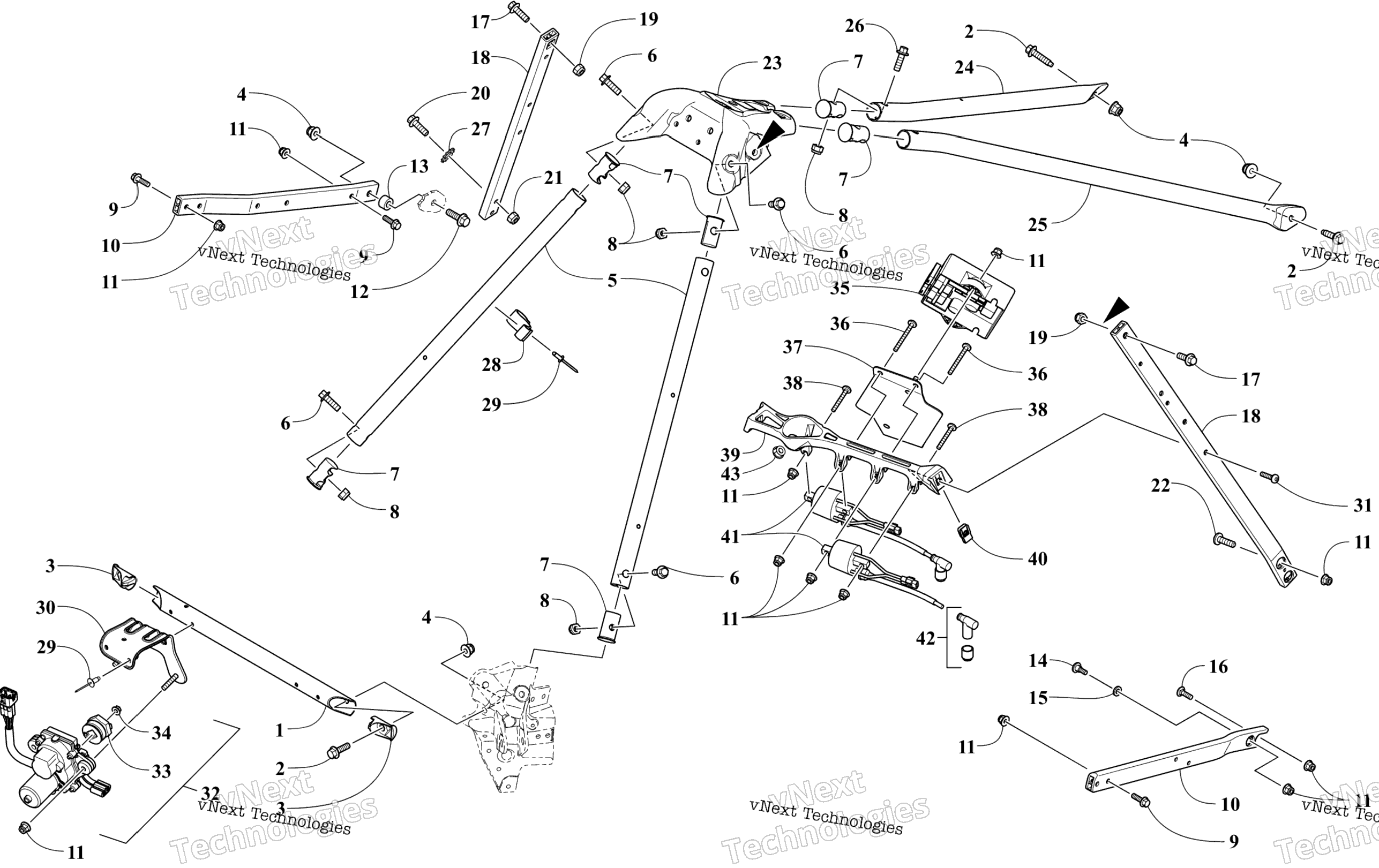

Схема рулевого управления Support Assembly для ZR 6000 R SX GREEN (S2017ACDPRUSG)
Схема
Детали
Номер
Наименование детали
Цена
1
Support, Shock Mount Bracket -Black art. 1707-582
По запросу
2
Screw, Cap art. 1623-982
По запросу
3
Insert art. 1607-002
По запросу
4
Гайка М 10 х1,25 мм Arctic Cat art. 8427-802
от 1 415 ₽
5
Spar, Front - Black art. 2707-497
По запросу
6
SCREW,CAP-HFH M10X1.25X25 CL8.8 Z&Y art. 8408-025
По запросу
7
Insert art. 1607-680
По запросу
8
Nut, Lock art. 8422-002
от 882 ₽
9
Screw, Cap art. 8408-630
По запросу
10
Support, Chassis - Right art. 1607-212
По запросу
10
Support, Chassis - Left art. 1607-165
По запросу
11
Гайка Arctic Cat art. 8427-602
от 116 ₽
12
Screw, Cap art. 8408-885
По запросу
13
Spacer art. 0608-789
По запросу
14
Болт Arctic Cat art. 0423-356
от 168 ₽
15
Шайба Arctic Cat art. 8050-242
По запросу
16
Bolt, Carriage art. 1623-917
По запросу
17
Болт Arctic Cat art. 8408-820
от 110 ₽
18
Support, Side - Rear Left art. 1607-759
По запросу
18
Support, Side - Rear Right art. 1607-758
По запросу
19
Nut, Lock art. 8422-802
По запросу
20
Болт Arctic Cat art. 8408-625
от 116 ₽
21
Nut art. 8422-602
По запросу
22
Винт Arctic Cat art. 8476-616
По запросу
23
Support, Steering - Black art. 2707-739
По запросу
24
Spar, Rear - Right - Black art. 2707-906
По запросу
25
Spar, Rear - Left - Black art. 2707-907
По запросу
26
Screw, Cap art. 1623-836
По запросу
27
Washer, Lock art. 8053-212
По запросу
28
Clamp, Routing art. 1623-938
По запросу
29
Заклепка Arctic Cat art. 8060-686
от 116 ₽
30
Bracket, Servomotor art. 0708-642
По запросу
31
Screw, Machine art. 8476-630
По запросу
32
Servomotor art. 0902-012
По запросу
33
Pulley, Controller art. 0902-019
По запросу
34
Nut art. 8424-501
По запросу
35
ECM (PLEASE INCLUDE VIN WHEN ORDERING) art. 0730-278
По запросу
36
Болт M6x1 0X50 Arctic Cat art. 8468-650
По запросу
37
Bracket, Mounting art. 0630-351
По запросу
38
Винт M6X1.0X40 CL8.8 BLK Arctic Cat art. 8468-640
от 221 ₽
39
Bracket, Mounting - Coil art. 0708-626
По запросу
40
Клипса Arctic Cat art. 0423-577
от 168 ₽
41
Coil, Ignition - Assembly art. 0902-034
По запросу
42
Cap, Spark Plug art. 3006-367
По запросу
43
Bushing art. 0608-695
По запросу
