модель 2017 года
- Модель ZR 6000
- Код модели ZR 6000 R SX GREEN (S2017ACDPRUSG)

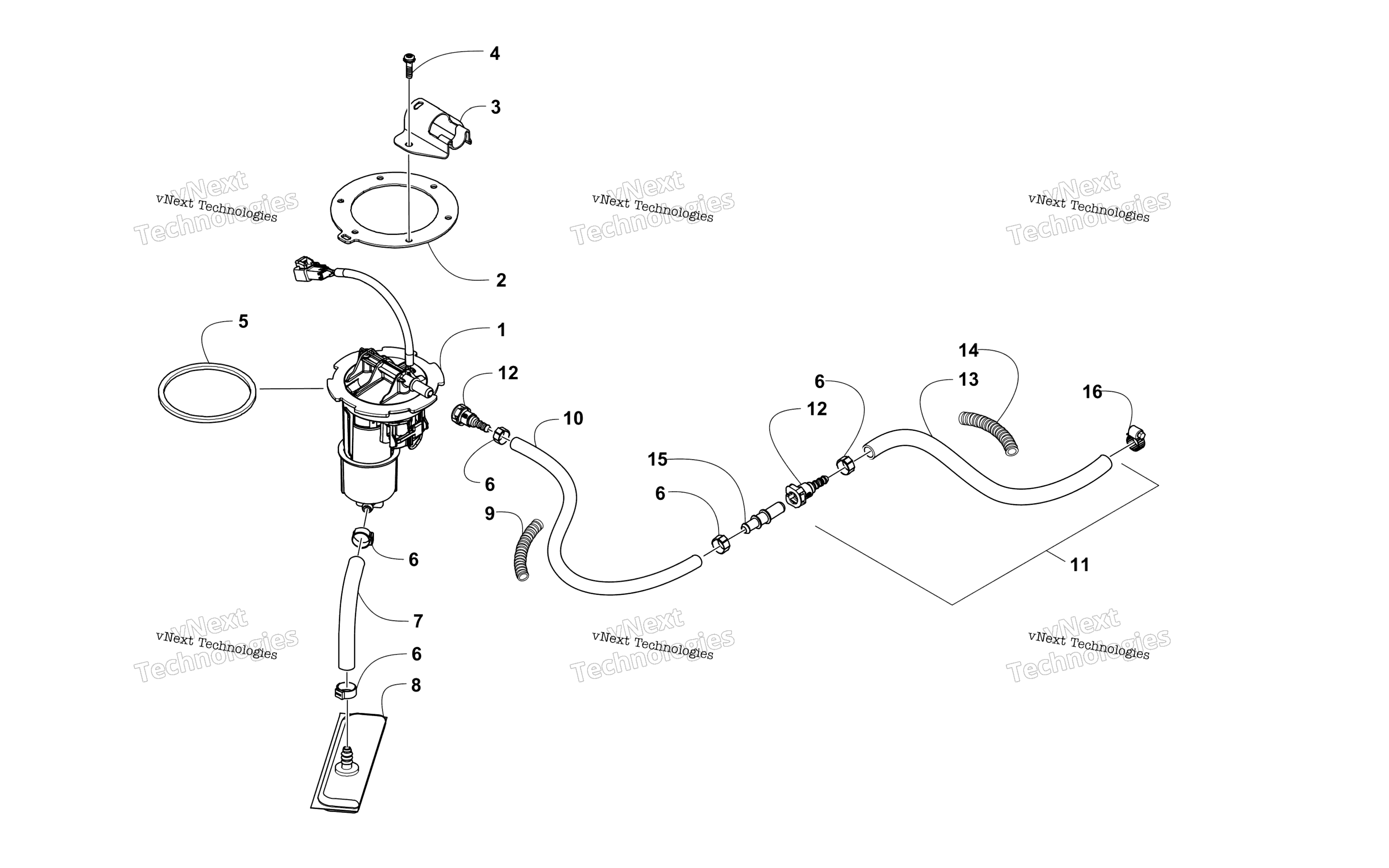

Схема топливной системы Pump Assembly для ZR 6000 R SX GREEN (S2017ACDPRUSG)
Схема
Детали
Номер
Наименование детали
Цена
1
Pump, Fuel art. 2670-604
По запросу
2
Plate, Retaining - Fuel Pump art. 2670-042
По запросу
3
Guard, Fitting - Fuel Pump art. 6606-176
По запросу
4
Screw, Self-Tapping art. 0423-898
По запросу
5
Сальник бензонасоса Arctic Cat art. 0470-838
от 368 ₽
Аналог
372 ₽
Требуется 1 шт.
6
Clamp, Hose art. 0610-563
По запросу
7
Hose, Fuel PickUp art. 2670-606
По запросу
8
Fuel Pickup art. 2670-605
По запросу
9
Loom art. 2706-415
По запросу
10
Hose, Fuel - 10 ft art. 0610-971
По запросу
11
Fitting, Quick-Connect - Assembly (inc. one No. 6, one No. 12, and 13-14) art. 1770-193
По запросу
12
Fitting, Quick-Connect art. 2670-141
По запросу
13
Hose, Gasline - 10 ft art. 0610-971
По запросу
14
Conduit - 5 ft art. 1619-348
По запросу
15
Fitting, Quick - Connect art. 2670-537
По запросу
16
Clamp, Hose art. 0623-373
По запросу
