модель 2017 года
- Модель ZR 6000
- Код модели ZR 6000 R SX GREEN (S2017ACDPRUSG)

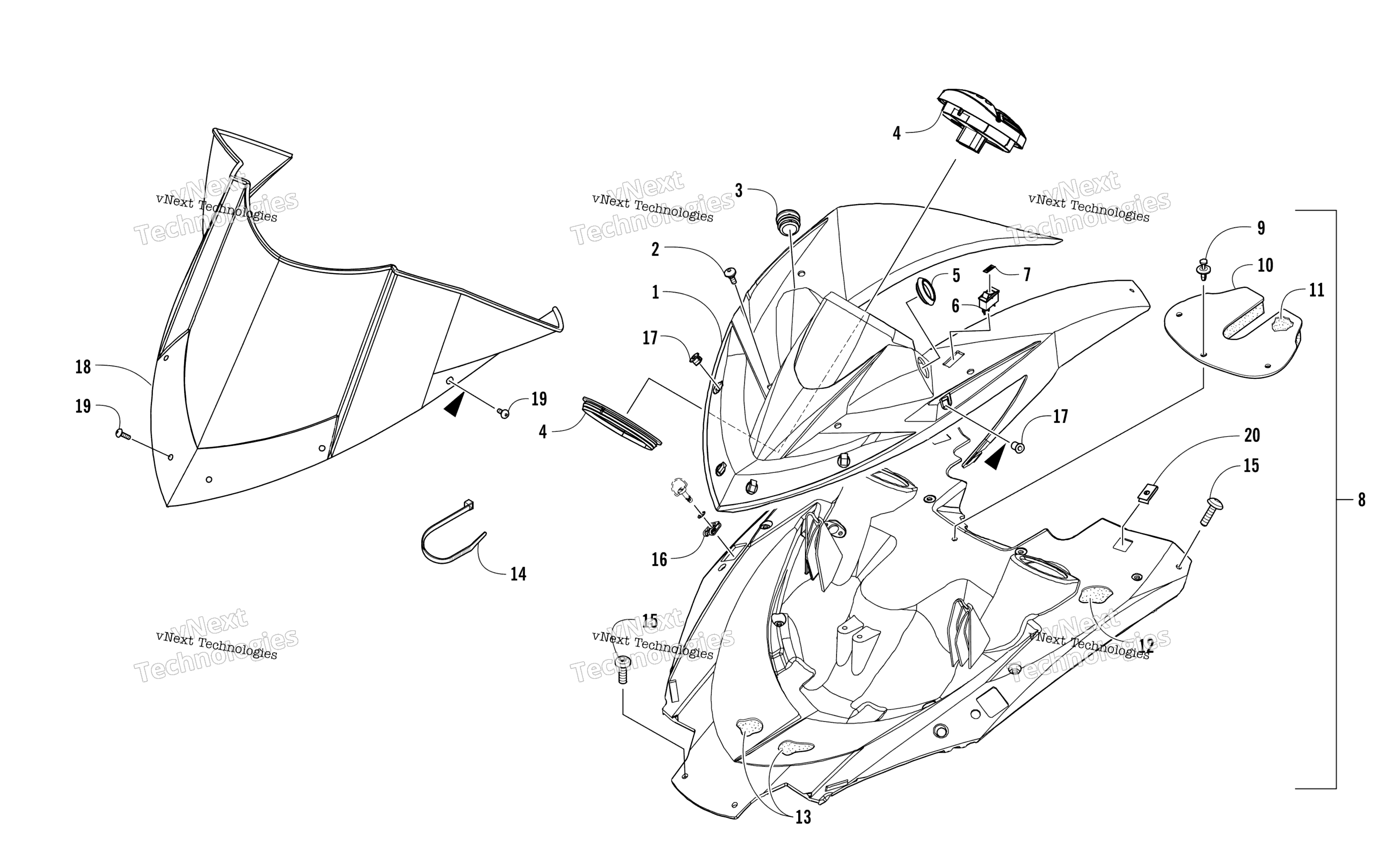

Схема ветрового стекла And Instruments Assemblies для ZR 6000 R SX GREEN (S2017ACDPRUSG)
Схема
Детали
Номер
Наименование детали
Цена
1
Pod, Instrument - Gray art. 6706-397
По запросу
2
Screw, Shoulder art. 2623-042
По запросу
3
Cap art. 0623-831
По запросу
4
Gauge, LCD art. 0720-042
По запросу
5
Plug, Hole art. 0616-348
По запросу
6
Switch, Toggle - Headlight art. 0609-946
По запросу
7
Decal, Switch - Headlight art. 1621-285
По запросу
8
Plenum, Intake - Upper Assembly (inc. 9-13) art. 6706-420
По запросу
9
Клипса Arctic Cat art. 0623-362
от 90 ₽
10
Close-Off, Plenum (inc. 11) art. 5706-633
По запросу
11
Foam art. 0617-703
По запросу
12
Foam, Intake - Center art. 0617-694
По запросу
13
Foam, Intake - Left art. 0617-693
По запросу
13
Foam, Intake - Right art. 0617-692
По запросу
14
Зажим Arctic Cat art. 0123-788
По запросу
15
Винт крепления стекла M6X1.0X23.5 Arctic Cat art. 0423-609
от 221 ₽
16
Clip, Retaining art. 2623-005
от 1 130 ₽
17
Insert art. 1623-025
По запросу
18
Windshield - Low Black art. 6606-702
По запросу
19
Screw, Self-Tapping art. 1623-661
По запросу
20
Clip, U-Nut art. 0423-031
По запросу
