модель 2017 года
- Модель ZR 6000
- Код модели ZR 6000 R SX GREEN (S2017ACDPRUSG)

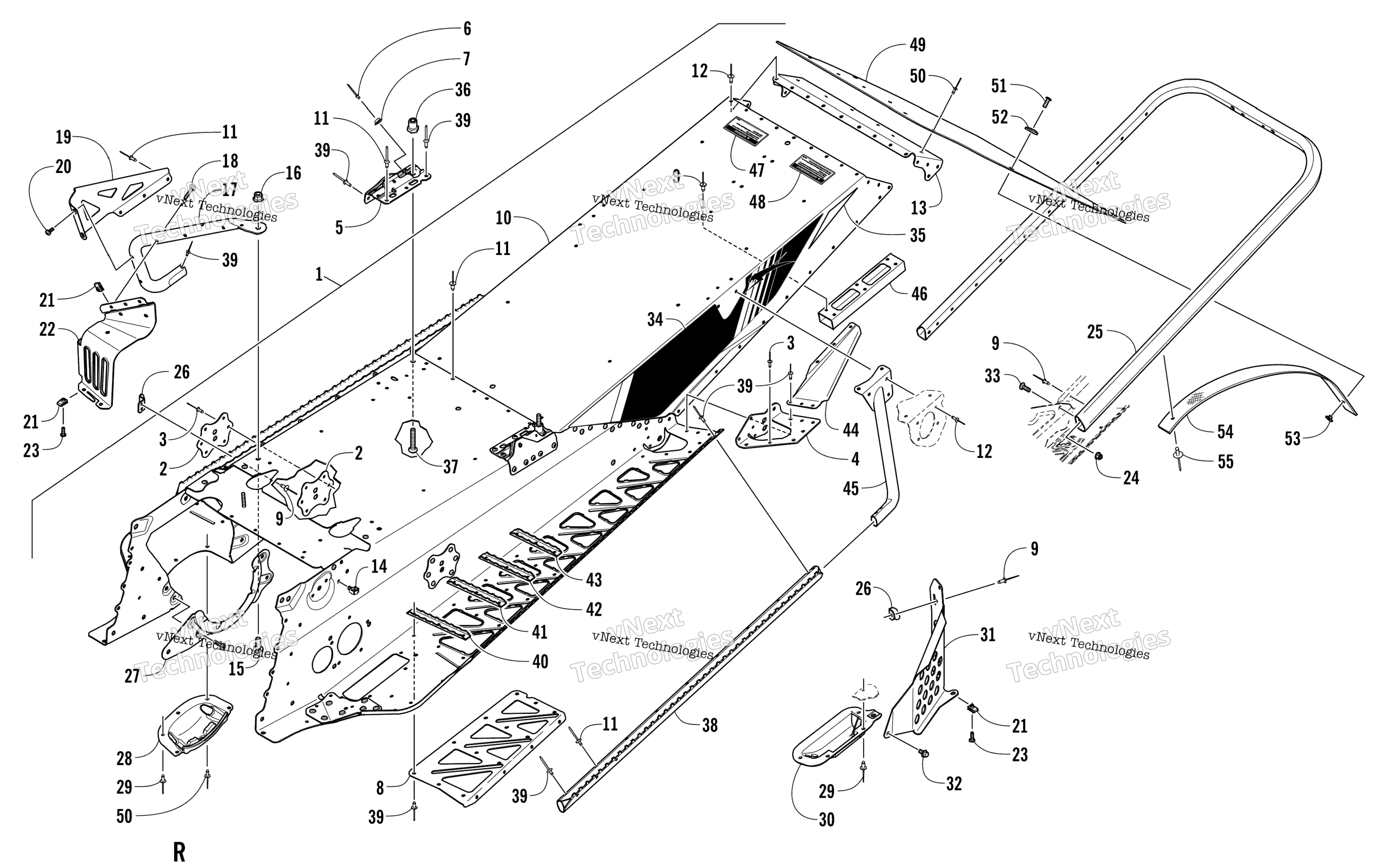

Схема Tunnel, задний Bumper, и Snowflap узла для ZR 6000 R SX GREEN (S2017ACDPRUSG)
Схема
Детали
Номер
Наименование детали
Цена
0
Complete Chassis Assembly - Black art. 2707-979
По запросу
1
Tunnel Assembly - Black (inc. 2-13) art. 3707-120
По запросу
2
Plate, Backing - Front Arm - Black art. 2707-611
По запросу
3
Rivet art. 1623-257
По запросу
4
Bracket, Mounting - Suspension - Right art. 1607-276
По запросу
4
Bracket, Mounting - Suspension - Left art. 1607-277
По запросу
5
Bracket, Mounting - Rear Spar - Right - Black art. 2707-818
По запросу
5
Bracket, Mounting - Rear Spar - Left - Black art. 2707-819
По запросу
6
Rivet art. 8060-284
По запросу
7
Snap, Body - Cushion art. 0116-074
По запросу
8
Support, Running Board - Right - Black art. 2707-612
По запросу
8
Support, Running Board - Left - Black art. 2707-613
По запросу
9
Заклепка Arctic Cat art. 8060-706
от 116 ₽
10
Tunnel, Rear - Black art. 2707-817
По запросу
11
Rivet art. 1623-130
По запросу
12
Rivet - Black art. 8060-702
По запросу
13
End Cap, Tunnel - Black art. 2707-623
По запросу
14
Clip, Routing art. 1623-406
По запросу
15
Screw, Machine art. 8476-820
По запросу
16
Гайка М 10 х1,25 мм Arctic Cat art. 8427-802
от 1 415 ₽
17
Support, Footrest - Left - Black art. 1707-637
По запросу
17
Support, Footrest - Right - Black art. 1707-636
По запросу
18
Screw, Machine art. 8468-535
По запросу
19
Gusset, Footrest - Right - Black art. 2707-198
По запросу
19
Gusset, Footrest - Left - Black art. 2707-199
По запросу
20
Винт Arctic Cat art. 0423-538
от 110 ₽
21
Клипса рамы Arctic Cat art. 1623-637
от 368 ₽
22
Footrest - Right - Black art. 1707-556
По запросу
22
Footrest - Left - Black art. 1707-557
По запросу
23
Screw, Machine art. 8470-516
По запросу
24
Гайка Arctic Cat art. 8427-602
от 116 ₽
25
Bumper, Rear - Green art. 2707-978
По запросу
26
Bracket, Hold-Down - Right art. 6606-586
По запросу
26
Bracket, Hold-Down - Left art. 1606-441
По запросу
27
Brace, Support art. 1607-306
По запросу
28
Protector, Chain Case art. 1607-109
По запросу
29
Заклепка Arctic Cat art. 8061-708
от 168 ₽
30
Protector, Brake Disc art. 2707-738
По запросу
31
Shield, Brake Disc - Black art. 2707-258
По запросу
32
Screw, Cap art. 8408-613
По запросу
33
Болт Arctic Cat art. 8476-620
По запросу
34
Decal, Tunnel - Rear - Left art. 3621-949
По запросу
34
Decal, Tunnel - Rear - Right art. 3621-948
По запросу
35
Decal, Reflector - Red art. 8621-870
По запросу
36
Втулка-ограничитель хода заднего рычага Arctic Cat art. 3604-635
По запросу
37
SCREW,MACH-TSPNH M8X1.25X50 CL8.8 BLK art. 8468-850
По запросу
38
Roll, Tunnel - Right - Black art. 2707-170
По запросу
38
Roll, Tunnel - Left - Black art. 2707-171
По запросу
39
Rivet art. 1623-241
от 11 789 ₽
Аналог
11 789 ₽
Требуется 56 шт.
40
Plate, Grip (6.5 in.) - Black art. 2707-614
По запросу
41
Plate, Grip (6.0 in.) - Black art. 2707-615
По запросу
42
Plate, Grip (5.7 in.) - Black art. 2707-616
По запросу
43
Plate, Grip (5.3 in.) - Black art. 2707-617
По запросу
44
Gusset, Running Board - Right - Black art. 2707-618
По запросу
44
Gusset, Running Board - Left - Black art. 2707-619
По запросу
45
Gusset, Tunnel Roll - Right - Black art. 1707-810
По запросу
45
Gusset, Tunnel Roll - Left - Black art. 1707-811
По запросу
46
Protector, Tunnel art. 5706-547
По запросу
47
Decal, Warning - Towing (English) art. 5611-853
По запросу
48
Decal, Warning - Towing (French) art. 5611-852
По запросу
49
Snowflap art. 6606-623
По запросу
50
Rivet art. 8061-706
По запросу
51
Screw, Machine art. 8017-607
По запросу
52
Washer art. 1623-242
По запросу
53
Nut art. 1623-608
По запросу
54
Strap, Snowflap Restraint art. 3604-157
По запросу
55
Rivet art. 8061-710
По запросу
