модель 2019 года
- Модель M 9000
- Код модели M 9000 KING CAT 162 BLACK (S2019M9XKCUSB)

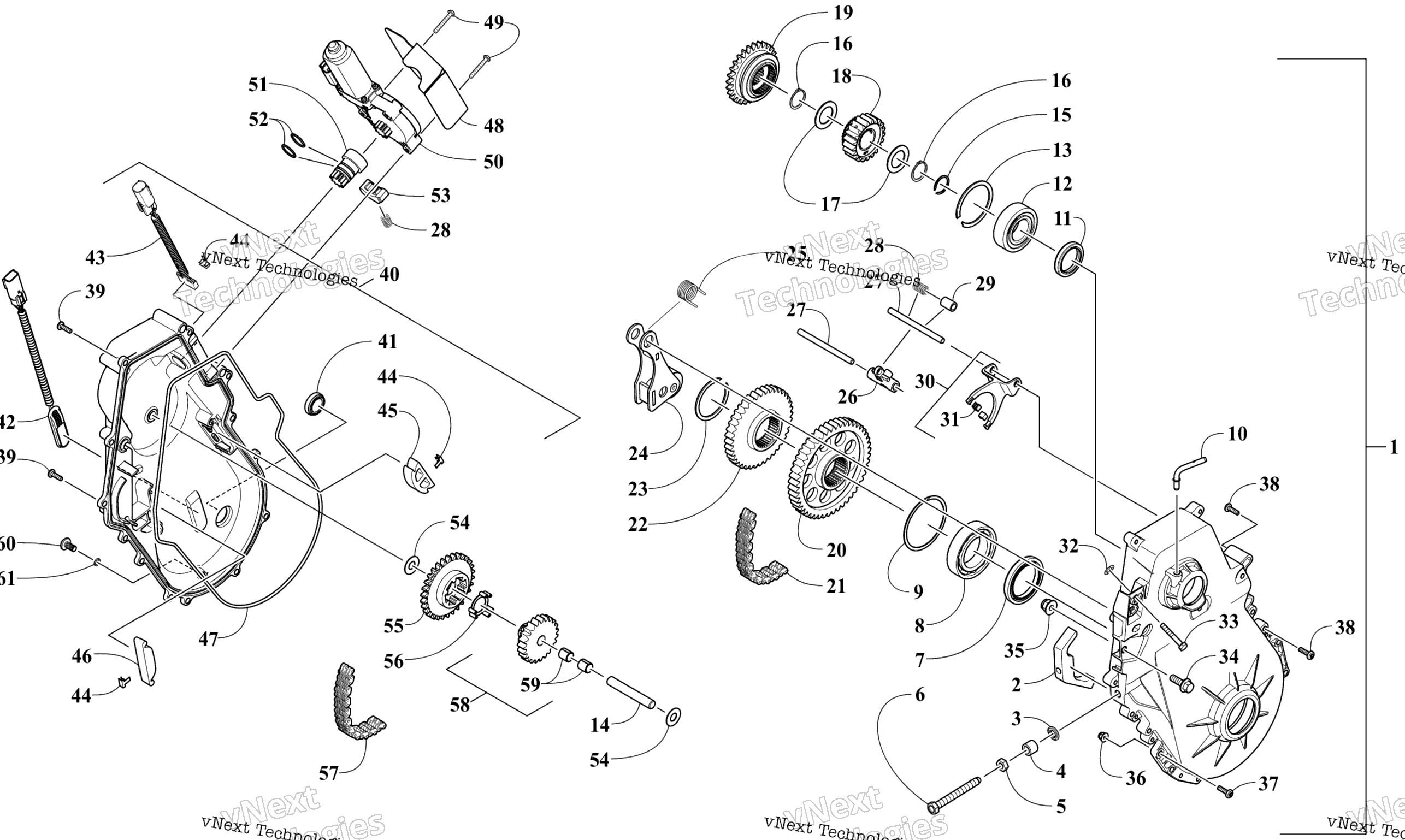

Схема цепь картер узла для M 9000 KING CAT 162 BLACK (S2019M9XKCUSB)
Схема
Детали
Номер
Наименование детали
Цена
1
Chain Case Assembly (inc. 2-13 and 32-33) art. 1702-426
По запросу
2
Plate, Ratchet art. 2602-465
По запросу
3
Seal art. 2623-057
По запросу
4
Spacer art. 2602-707
По запросу
5
Гайка Arctic Cat art. 0123-150
от 116 ₽
6
Screw, Adjuster art. 2602-735
По запросу
7
Сальник Arctic Cat art. 2602-172
По запросу
8
Подшипник КПП Yamaha art. 2602-281
от 1 316 ₽
9
Ring, Retaining art. 2602-280
По запросу
10
Fitting, Elbow art. 2602-641
По запросу
11
Сальник КПП Arctic Cat art. 2602-204
от 2 402 ₽
Аналог
2 930 ₽
Требуется 1 шт.
Аналог
2 402 ₽
Требуется 1 шт.
Аналог
3 938 ₽
Требуется 1 шт.
Аналог
3 830 ₽
Требуется 1 шт.
12
Подшипник КПП Arctic Cat art. 2602-937
По запросу
13
Ring, Retaining art. 2602-729
По запросу
14
Вал задней передачи Arctic Cat art. 2602-277
По запросу
15
Ring, Retaining art. 1423-175
По запросу
16
Ring, Retaining art. 1623-690
По запросу
17
Washer, Thrust art. 2602-339
По запросу
18
Sprocket - 21T (15 Wide) - Assembly art. 1702-490
от 15 131 ₽
19
Шестерня КПП Arctic Cat art. 2602-270
По запросу
20
Sprocket - 52T (13 Wide) art. 3602-114
По запросу
21
Chain - 98P (15 Wide) art. 2602-945
По запросу
22
Sprocket - 44T (11 Wide) art. 2602-999
По запросу
23
Ring, Retaining art. 2602-629
По запросу
24
Натяжитель цепи КПП Arctic Cat art. 1702-528
По запросу
25
Пружина натяжителя цепи Arctic Cat art. 2602-336
По запросу
26
Arm, Shift Fork art. 1702-265
По запросу
27
Shaft, Reverse art. 2602-418
По запросу
28
Spring art. 2602-417
По запросу
29
Bushing art. 2602-579
По запросу
30
Вилка КПП Arctic Cat art. 1702-299
По запросу
31
Подушка вилки КПП Arctic Cat art. 2602-341
По запросу
32
Гайка Arctic Cat art. 1623-409
от 168 ₽
33
Screw, Cap art. 8402-640
По запросу
34
Болт Arctic Cat art. 8408-820
от 110 ₽
35
Гайка М 10 х1,25 мм Arctic Cat art. 8427-802
от 1 415 ₽
36
Гайка Arctic Cat art. 8427-602
от 116 ₽
37
Screw, Machine art. 8476-630
По запросу
38
Screw, Machine art. 1623-814
По запросу
39
Screw, Machine art. 8468-625
По запросу
40
Cover, Chain Case (inc. 39, 41-47, and 60-61) art. 1702-500
По запросу
41
Glass, Sight art. 2602-232
По запросу
42
Kit, Speedometer Sensor art. 0730-172
от 5 078 ₽
43
Kit, Gear Position Sensor art. 0730-197
По запросу
44
Clip art. 1623-703
По запросу
45
Snubber, Chain art. 2602-749
По запросу
46
Snubber, Chain art. 2602-387
По запросу
47
Seal, Chain Case art. 3602-113
от 1 420 ₽
Аналог
1 420 ₽
Требуется 1 шт.
48
Shield, Actuator art. 0630-350
По запросу
49
Screw, Machine art. 8468-535
По запросу
50
Актуатор 0630-289 art. 0630-406
По запросу
51
Extension, Actuator art. 0630-331
По запросу
52
O-Ring art. 0830-185
По запросу
53
Block, Detent art. 0630-332
По запросу
54
Washer, Thrust art. 2602-338
По запросу
55
Gear, Reverse Idler - 30T (11 Wide) art. 2602-751
По запросу
56
Демпфер резиновый Arctic Cat art. 2602-415
По запросу
57
Chain - 76P (11 Wide) art. 2602-961
По запросу
58
Idler, Reverse - Assembly (inc. 59) art. 1702-459
По запросу
59
Втулка шестерни КПП Arctic Cat art. 2602-337
По запросу
60
Screw, Machine art. 8476-816
По запросу
61
O-RING - #2-011 art. 0830-227
По запросу
