модель 2019 года
- Модель M 9000
- Код модели M 9000 KING CAT 162 BLACK (S2019M9XKCUSB)

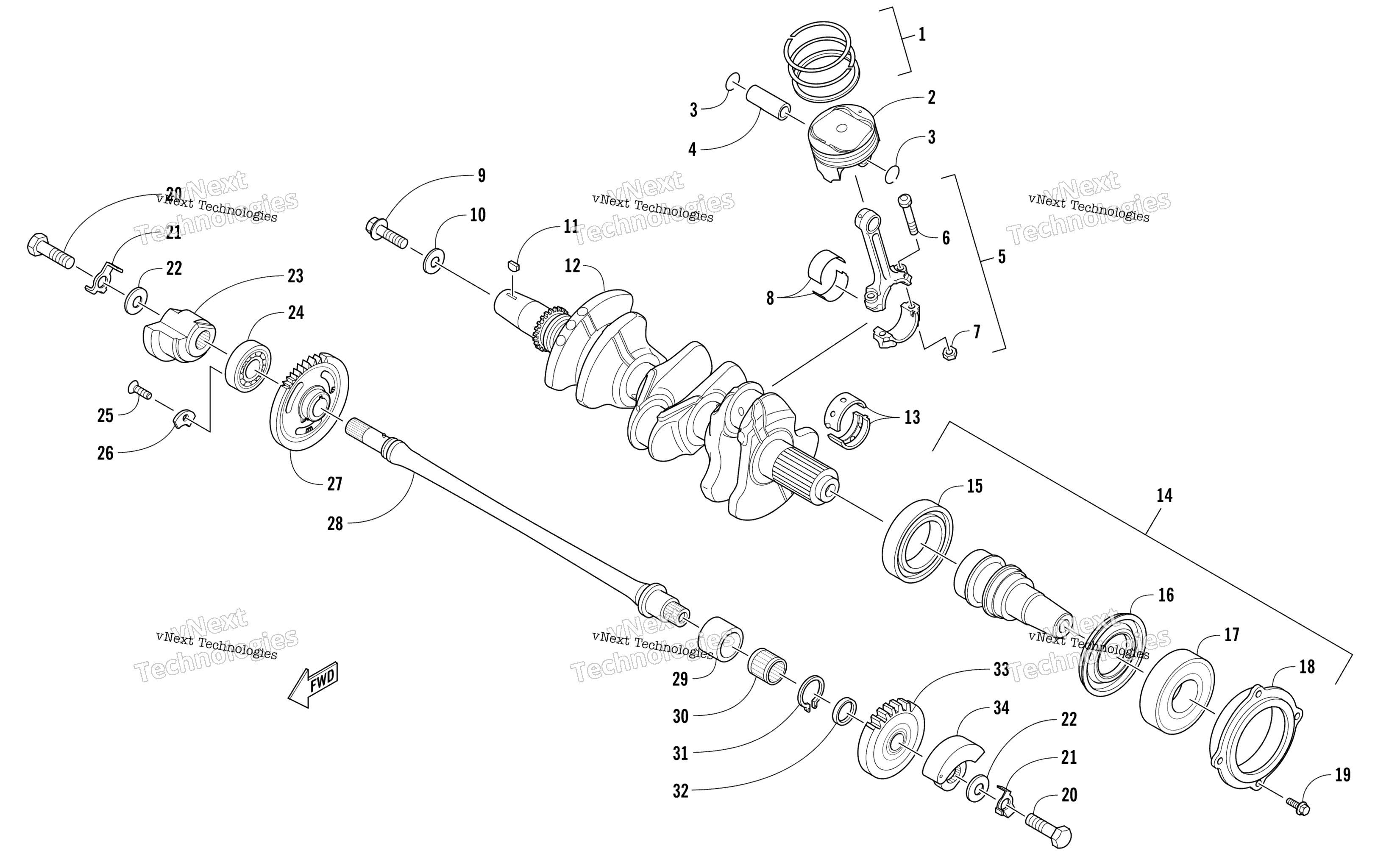

Схема узла поршня и коленвала для M 9000 KING CAT 162 BLACK (S2019M9XKCUSB)
Схема
Детали
Номер
Наименование детали
Цена
1
Ring Set, Piston art. 3020-573
По запросу
2
Piston art. 3020-572
По запросу
3
Circlip art. 3020-575
По запросу
4
Pin, Piston art. 3020-574
По запросу
5
Rod, Connecting - Assembly (inc. 6-7) art. 3020-571
По запросу
6
SCREW,CAP-HSH art. 3020-195
По запросу
7
Nut art. 3020-196
По запросу
8
Bearing, Connecting Rod - White art. 3020-197
По запросу
8
BEARING, CONNECTING ROD - BLUE art. 3020-198
По запросу
8
BEARING, CONNECTING ROD - BLACK art. 3020-199
По запросу
8
BEARING, CONNECTING ROD - BROWN art. 3020-200
По запросу
8
BEARING, CONNECTING ROD - GREEN art. 3020-201
По запросу
8
BEARING, CONNECTING ROD - YELLOW art. 3020-202
По запросу
9
SCREW,CAP-HFH art. 3020-203
По запросу
10
WASHER art. 3020-204
По запросу
11
KEY art. 3020-206
По запросу
12
Crankshaft Assembly art. 3020-570
По запросу
13
BEARING, CRANKSHAFT - BLACK art. 3020-208
По запросу
13
BEARING, CRANKSHAFT - BROWN art. 3020-209
По запросу
13
BEARING, CRANKSHAFT - GREEN art. 3020-210
По запросу
13
BEARING, CRANKSHAFT - YELLOW art. 3020-211
По запросу
13
BEARING, CRANKSHAFT - PINK art. 3020-212
По запросу
13
BEARING, CRANKSHAFT - RED art. 3020-213
По запросу
13
BEARING, CRANKSHAFT - WHITE art. 3020-214
По запросу
14
Shaft, Output - Assembly (inc. 15-18) art. 3020-576
По запросу
15
BEARING art. 3020-216
По запросу
16
OIL SEAL art. 3020-217
от 2 330 ₽
Аналог
Комплект прокладок полный Arctic Cat 1100 / Yamaha 1100
art. SM-09540F
26 457 ₽
Требуется 1 шт.
Аналог
2 330 ₽
Требуется 1 шт.
17
Bearing art. 3020-218
По запросу
18
HOUSING,BEARING art. 3020-430
По запросу
19
SCREW,CAP-HFH art. 3020-220
По запросу
20
SCREW,CAP-HSH art. 3020-221
По запросу
21
WASHER,TAB art. 3020-222
По запросу
22
WASHER art. 3020-223
По запросу
23
COUNTERWEIGHT art. 3020-433
По запросу
24
Bearing art. 3020-579
По запросу
25
SCREW,MACHINE(COUNTERSUNK) art. 3020-226
По запросу
26
PLATE, RETAINING art. 3020-227
По запросу
27
GEAR,BALANCER art. 3020-432
По запросу
28
SHAFT BALANCER art. 3020-431
По запросу
29
HOUSING,BEARING art. 3020-230
По запросу
30
BEARING art. 3020-231
По запросу
31
CIRCLIP art. 3020-232
По запросу
32
SPACER art. 3020-233
По запросу
33
GEAR, DRIVE art. 3020-234
По запросу
34
COUNTERWEIGHT art. 3020-235
По запросу
