модель 2019 года
- Модель M 9000
- Код модели M 9000 KING CAT 162 BLACK (S2019M9XKCUSB)

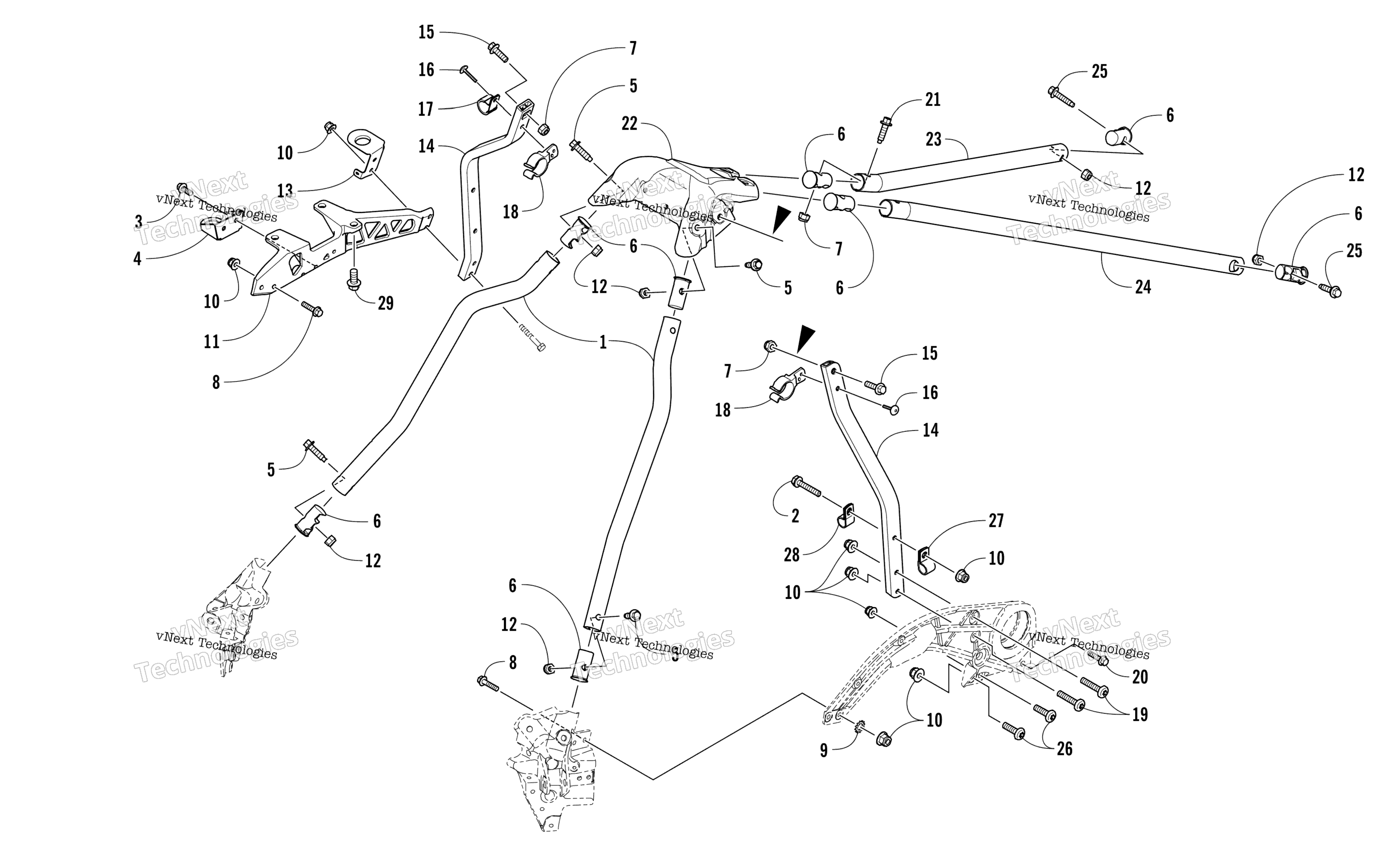

Схема рулевого управления Support Assembly для M 9000 KING CAT 162 BLACK (S2019M9XKCUSB)
Схема
Детали
Номер
Наименование детали
Цена
1
Spar, Front - Left art. 2707-569
По запросу
1
Spar, Front - Right art. 2707-568
По запросу
2
SCREW,SELF TAP-HWH M6 X 40 Z (TRI LOB) art. 2623-138
По запросу
3
Screw, Cap art. 8408-616
По запросу
4
Bracket, Mounting - Resonator - Chassis art. 3612-165
По запросу
5
Screw, Cap art. 1623-836
По запросу
6
Insert art. 1607-680
По запросу
7
Nut, Lock art. 8422-802
По запросу
8
Болт Arctic Cat art. 8408-625
от 116 ₽
9
Washer, Lock art. 8053-212
По запросу
10
Гайка Arctic Cat art. 8427-602
от 116 ₽
11
Support, Chassis - Right art. 2707-566
По запросу
12
Nut, Lock art. 8422-002
от 882 ₽
13
Bracket, Mounting - Resonator art. 3612-299
По запросу
14
Support, Side - Rear - Left art. 1607-133
По запросу
14
Support, Side - Rear Right art. 1607-660
По запросу
15
Болт Arctic Cat art. 8408-820
от 110 ₽
16
Screw, Self-Tapping art. 2623-165
По запросу
17
Clamp art. 1623-722
По запросу
18
Clip, Routing art. 0609-937
По запросу
19
Screw, Machine art. 8476-635
По запросу
20
Болт Arctic Cat art. 8408-825
По запросу
21
Screw, Cap art. 1623-982
По запросу
22
Support, Steering art. 2707-849
По запросу
23
Spar, Rear - Right art. 2707-686
По запросу
24
Spar, Rear - Left art. 2707-687
По запросу
25
SCREW,CAP-HFH M10X1.25X30 CL8.8 Z&Y art. 8408-030
По запросу
26
Screw, Machine art. 8468-625
По запросу
27
Clamp art. 2623-243
По запросу
28
Clamp art. 1623-722
По запросу
29
Screw, Cap art. 2623-179
По запросу
