модель 2019 года
- Модель M 9000
- Код модели M 9000 KING CAT 162 BLACK (S2019M9XKCUSB)

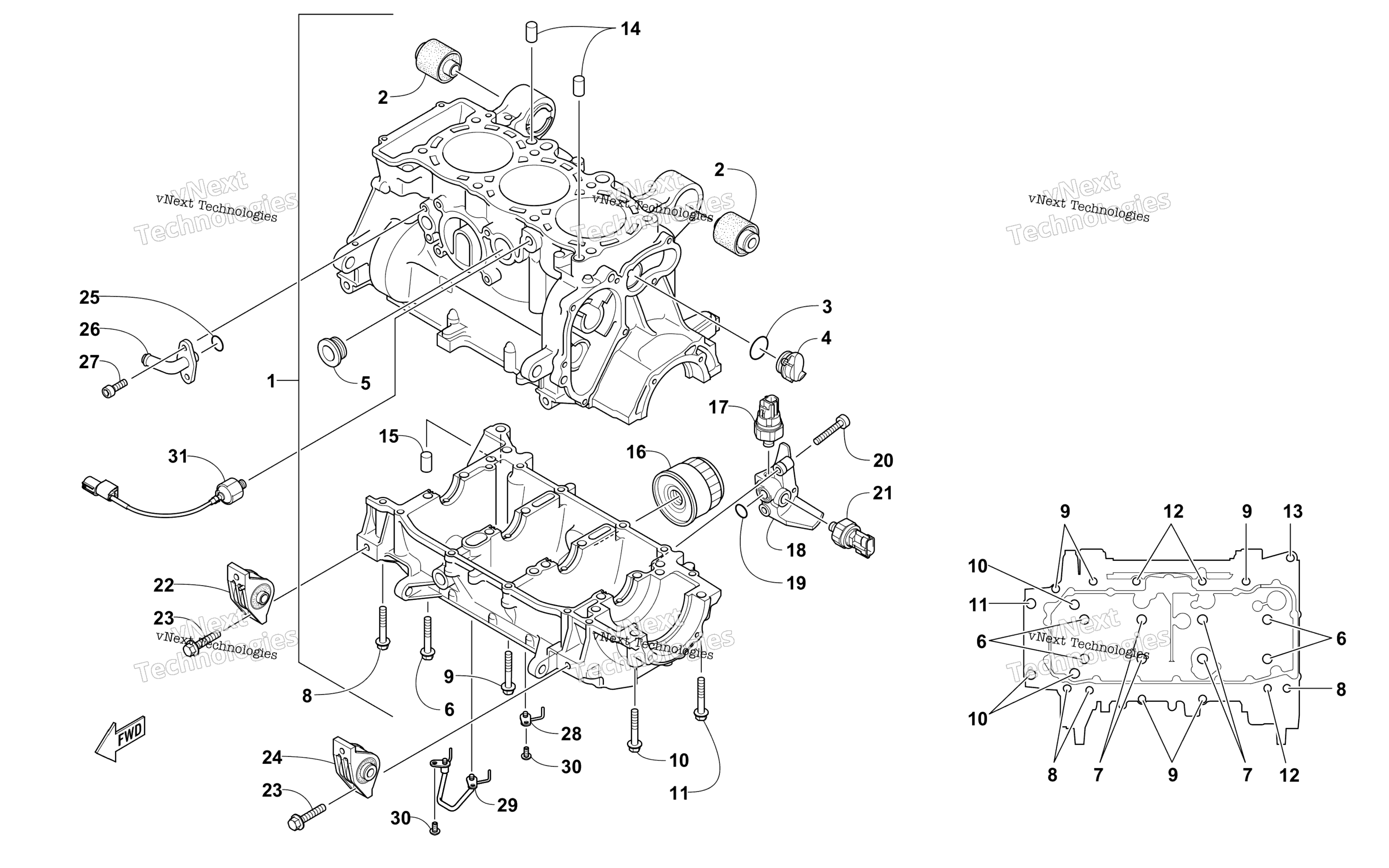

Схема картера Assembly для M 9000 KING CAT 162 BLACK (S2019M9XKCUSB)
Схема
Детали
Номер
Наименование детали
Цена
1
Crankcase Assembly (inc. 2-7) art. 3020-609
По запросу
2
Mount, Engine - Rear art. 3020-139
от 1 855 ₽
3
O-RING art. 3020-140
от 26 457 ₽
Аналог
Комплект прокладок полный Arctic Cat 1100 / Yamaha 1100
art. SM-09540F
26 457 ₽
Требуется 1 шт.
4
PLUG art. 3020-141
По запросу
5
PLUG art. 3020-142
По запросу
6
SCREW, CAP-HFH art. 3020-143
По запросу
7
SCREW, CAP art. 3020-144
По запросу
8
SCREW, CAP-HFH art. 3020-145
По запросу
9
SCREW, CAP-HFH art. 3020-146
По запросу
10
SCREW, CAP-HFH art. 3020-147
По запросу
11
SCREW, CAP-HFH art. 3020-148
По запросу
12
SCREW, CAP art. 3020-149
По запросу
13
SCREW, CAP art. 3020-150
По запросу
14
Pin, Dowel art. 3020-151
По запросу
15
PIN, DOWEL art. 3020-155
По запросу
16
Filter, Oil art. 3020-156
По запросу
17
SWITCH, OIL PRESSURE art. 3020-157
По запросу
18
Housing, Sensor art. 3020-158
По запросу
19
O-Ring art. 3020-159
от 26 457 ₽
Аналог
Комплект прокладок полный Arctic Cat 1100 / Yamaha 1100
art. SM-09540F
26 457 ₽
Требуется 1 шт.
20
Screw, Cap art. 3020-160
По запросу
21
Sensor, Oil Pressure art. 3020-161
По запросу
22
Mount, Engine - Front - Right art. 3020-162
По запросу
23
SCREW, CAP art. 3020-163
По запросу
24
Mount, Engine - Front - Left art. 3020-164
По запросу
25
O-RING art. 3020-165
от 26 457 ₽
Аналог
Комплект прокладок полный Arctic Cat 1100 / Yamaha 1100
art. SM-09540F
26 457 ₽
Требуется 1 шт.
26
Fitting, Elbow art. 3020-403
По запросу
27
SCREW,CAP-HSH art. 3020-167
По запросу
28
Nozzle art. 3020-610
По запросу
29
Nozzle Assembly art. 3020-611
По запросу
30
Screw art. 3020-612
По запросу
31
Sensor, Knock art. 3020-401
от 6 926 ₽
Другие схемы модели
Картер Assembly
