модель 2019 года
- Модель M 9000
- Код модели M 9000 KING CAT 162 BLACK (S2019M9XKCUSB)

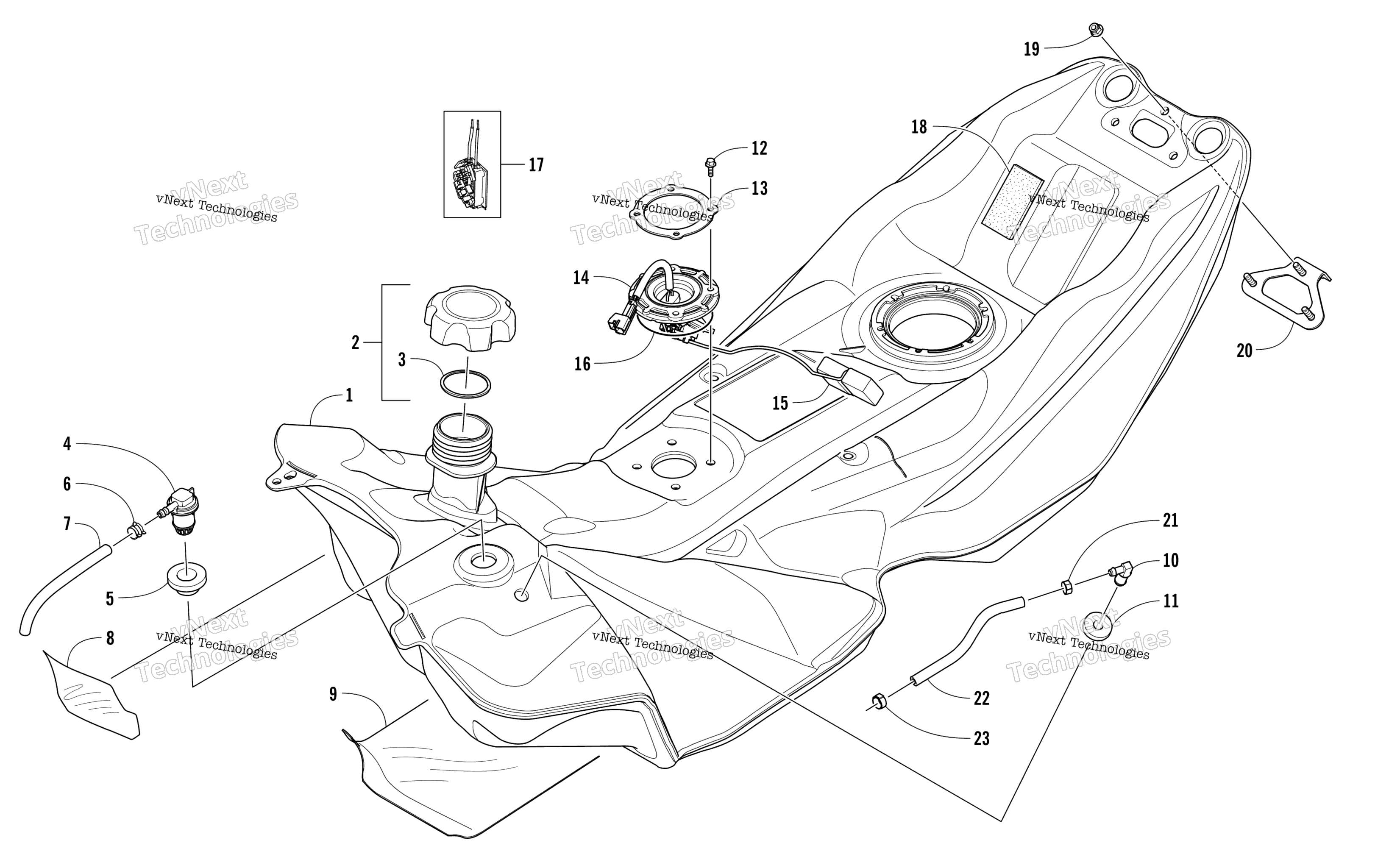

Схема узла топливного бака для M 9000 KING CAT 162 BLACK (S2019M9XKCUSB)
Схема
Детали
Номер
Наименование детали
Цена
1
Tank, Gas - Assembly (inc. 4-5 and 10-11) art. 1770-252
По запросу
2
Cap, Gas Tank - Assembly (inc. 3) art. 2670-048
По запросу
3
Прокладка крышки масляного бачка Arctic Cat art. 0109-733
По запросу
4
Valve, Check art. 2670-646
По запросу
5
Grommet art. 2670-650
По запросу
6
Clamp, Hose art. 1623-233
По запросу
7
Hose - 50 ft art. 6101-009
По запросу
8
Foil, Protective art. 3612-316
По запросу
9
Foil, Protective art. 3612-315
По запросу
10
Fitting, Elbow art. 1670-324
По запросу
11
Grommet art. 1670-325
По запросу
12
Screw, Cap art. 8408-517
По запросу
13
Plate, Retaining art. 2670-431
По запросу
14
Sensor, Fuel Level (inc. 15) art. 2670-386
По запросу
15
Поплавок бензонасоса Arctic Cat art. 2670-235
По запросу
16
O-Ring art. 2623-035
По запросу
17
Fuel Level Sensor Kit art. 1770-170
По запросу
18
Pad, Battery art. 0645-760
По запросу
19
Гайка Arctic Cat art. 8427-602
от 116 ₽
20
Bracket, Hold-Down art. 5706-771
По запросу
21
CLAMP,HOSE-10.8 MM TO 13.3 MM art. 0610-415
По запросу
22
Шланг топливный Arctic Cat art. 0410-143
от 20 832 ₽
23
CLAMP, HOSE (14.5), 12.0 MM TO 14.5 MM art. 0610-419
По запросу
