модель 2019 года
- Модель M 9000
- Код модели M 9000 KING CAT 162 BLACK (S2019M9XKCUSB)

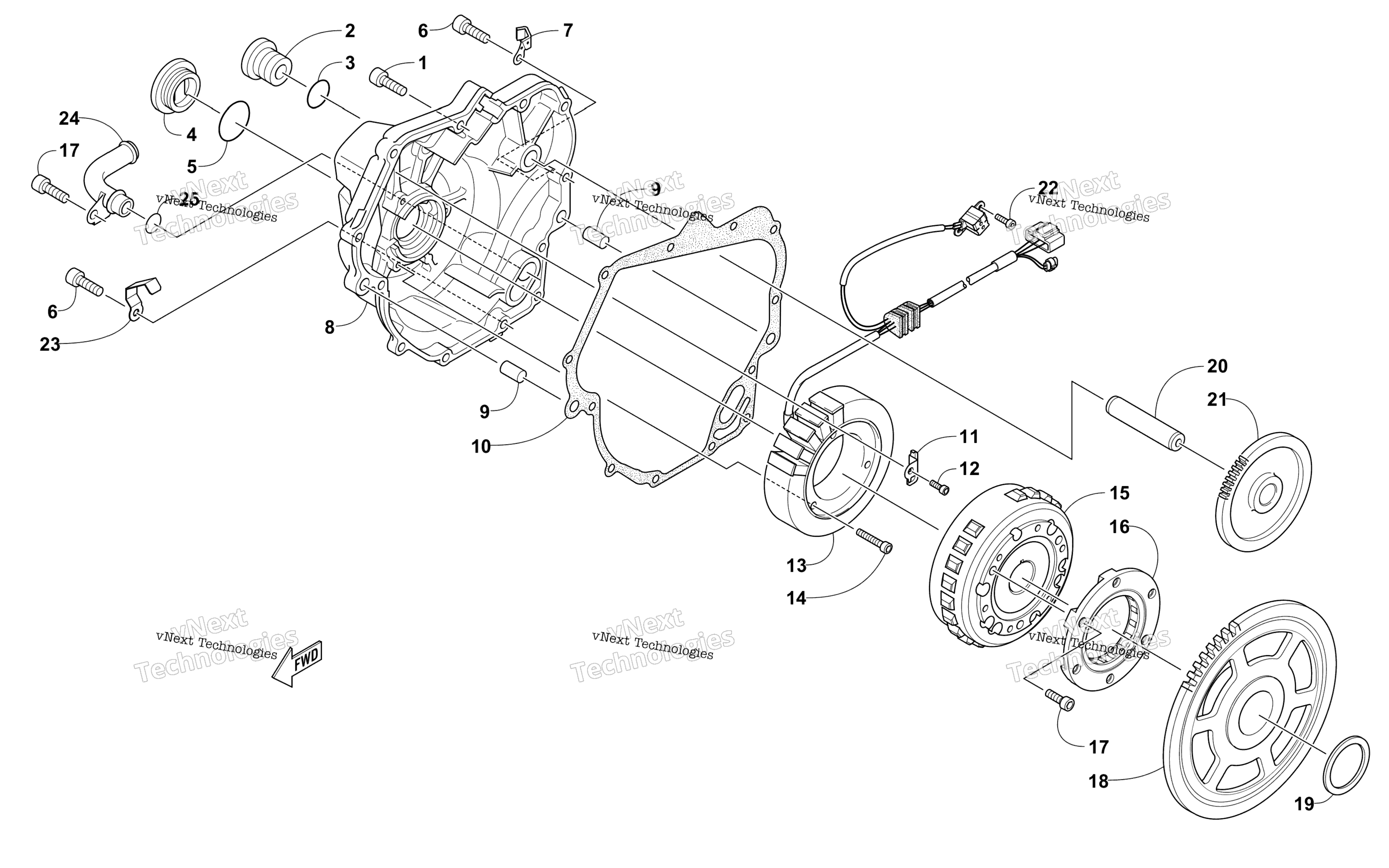

Схема магнето And Cover Assembly для M 9000 KING CAT 162 BLACK (S2019M9XKCUSB)
Схема
Детали
Номер
Наименование детали
Цена
1
Screw, Cap art. 3020-345
По запросу
2
Plug art. 3020-346
По запросу
3
O-RING art. 3020-347
от 26 457 ₽
Аналог
Комплект прокладок полный Arctic Cat 1100 / Yamaha 1100
art. SM-09540F
26 457 ₽
Требуется 1 шт.
4
Plug art. 3020-616
По запросу
5
O-Ring art. 3020-617
от 26 457 ₽
Аналог
Комплект прокладок полный Arctic Cat 1100 / Yamaha 1100
art. SM-09540F
26 457 ₽
Требуется 1 шт.
6
SCREW,CAP-HSH art. 3020-314
По запросу
7
BRACKET,RETAINING art. 3020-350
По запросу
8
Cover, Magneto art. 3020-613
По запросу
9
PIN, DOWEL art. 3020-293
По запросу
10
GASKET,MAGNETO COVER art. 3020-436
от 26 457 ₽
Аналог
Комплект прокладок полный Arctic Cat 1100 / Yamaha 1100
art. SM-09540F
26 457 ₽
Требуется 1 шт.
11
PLATE art. 3020-620
По запросу
12
SCREW,CAP-HSH art. 3020-354
По запросу
13
Stator art. 3020-396
от 17 080 ₽
Аналог
Статор Arctic Cat / Yamaha ( 3020-396, 8KJ-81410-00-00 )
art. SC-01389
17 080 ₽
Требуется 1 шт.
14
SCREW,CAP-HSH art. 3020-356
По запросу
15
Rotor/Flywheel art. 3020-619
По запросу
16
CLUTCH,STARTER-ONE WAY art. 3020-457
По запросу
17
SCREW,CAP-HSH art. 3020-359
По запросу
18
GEAR,CLUTCH-STARTER art. 3020-360
По запросу
19
WASHER art. 3020-361
По запросу
20
SHAFT,IDLER GEAR art. 3020-362
По запросу
21
GEAR,IDLER-STARTER art. 3020-456
По запросу
22
BOLT, HEXAGON SOCKET HEAD art. 3020-621
По запросу
23
Clamp art. 3020-618
По запросу
24
Pipe, Oil art. 3020-614
По запросу
25
O-RING art. 3020-615
от 26 457 ₽
Аналог
Комплект прокладок полный Arctic Cat 1100 / Yamaha 1100
art. SM-09540F
26 457 ₽
Требуется 1 шт.
