модель 2019 года
- Модель M 9000
- Код модели M 9000 KING CAT 162 BLACK (S2019M9XKCUSB)

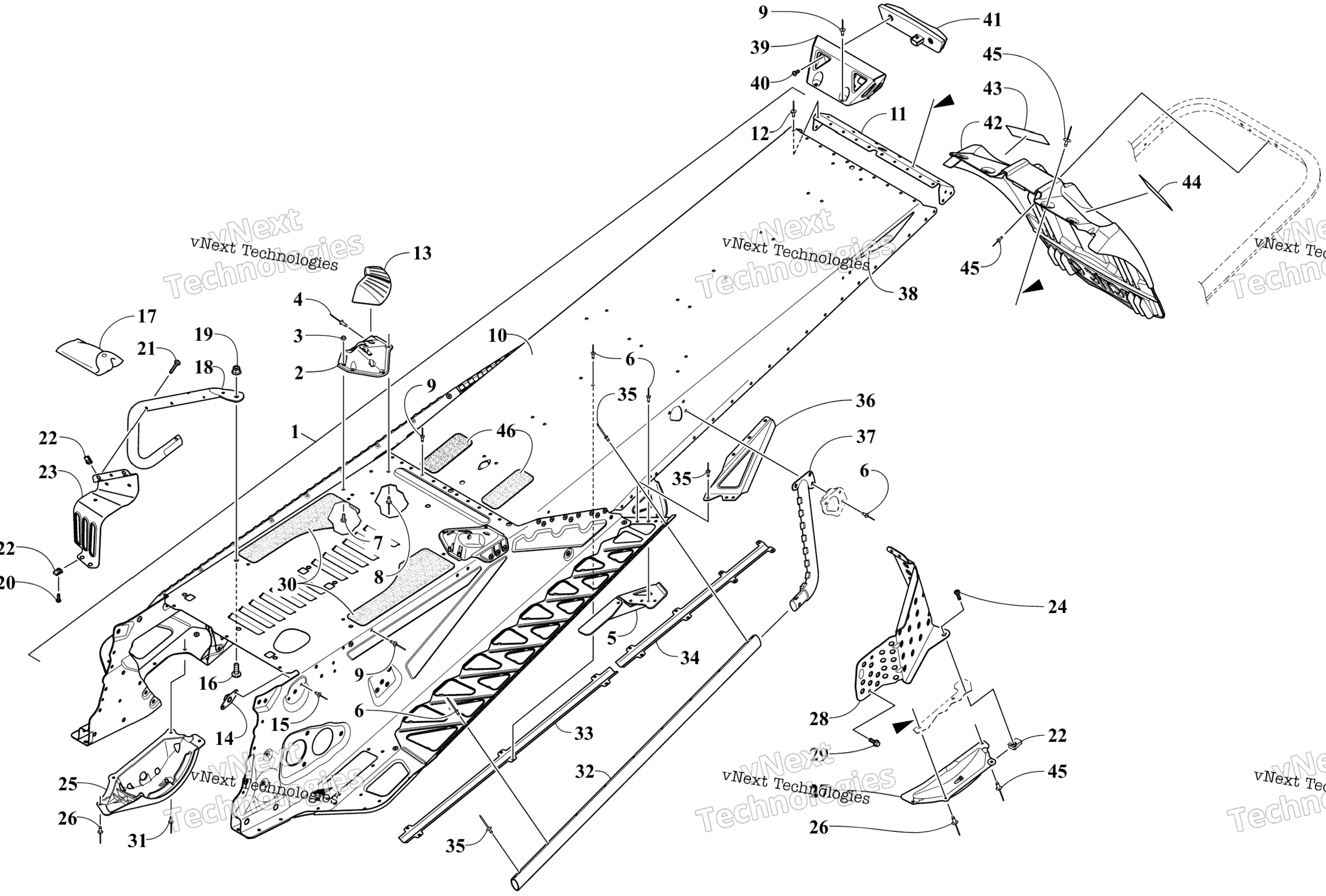

Схема Tunnel и Snowflap узла для M 9000 KING CAT 162 BLACK (S2019M9XKCUSB)
Схема
Детали
Номер
Наименование детали
Цена
0
Complete Chassis Assembly - Black art. 2707-647
По запросу
1
Tunnel Assembly - Black (inc. 2-13) art. 3707-133
По запросу
2
Bracket, Mounting - Rear Spar - Left - Black art. 1707-693
По запросу
2
Bracket, Mounting - Rear Spar - Right - Black art. 1707-692
По запросу
3
Nut, Lock art. 8422-502
По запросу
4
Rivet art. 1623-206
от 11 789 ₽
Аналог
11 789 ₽
Требуется 14 шт.
5
Bracket, Mounting - Suspension - Right - Black art. 2707-286
По запросу
5
Bracket, Mounting - Suspension - Left - Black art. 2707-287
По запросу
6
Заклепка Arctic Cat art. 8060-706
от 116 ₽
7
Винт Arctic Cat art. 8475-512
от 160 ₽
8
Rivet art. 1623-257
По запросу
9
Rivet - Black art. 8060-702
По запросу
10
Tunnel, Rear - Black art. 2707-968
По запросу
11
End Cap, Tunnel - Black art. 1707-725
По запросу
12
Rivet art. 8060-484
По запросу
13
Support, Gas Tank - Left art. 6606-665
По запросу
13
Support, Gas Tank - Right art. 6606-664
По запросу
14
Plate, Retaining art. 0608-631
По запросу
15
Rivet art. 8060-708
По запросу
16
Screw, Machine art. 8476-820
По запросу
17
Kit, Tool art. 0744-088
По запросу
18
Support, Footrest - Right - Black art. 2707-870
По запросу
18
Support, Footrest - Left - Black art. 2707-871
По запросу
19
Гайка М 10 х1,25 мм Arctic Cat art. 8427-802
от 1 415 ₽
20
Screw, Machine art. 8470-516
По запросу
21
Screw, Machine art. 8468-535
По запросу
22
Клипса рамы Arctic Cat art. 1623-637
от 368 ₽
23
Footrest - Left - Black art. 2707-659
По запросу
23
Footrest - Right - Black art. 2707-658
По запросу
24
Винт M5X.8X20 Arctic Cat art. 8470-520
от 168 ₽
25
Protector, Chain Case art. 1607-646
По запросу
26
Rivet art. 8061-710
По запросу
27
Protector, Brake Disc art. 1607-645
По запросу
28
Shield, Brake Disc - Black art. 2707-904
По запросу
29
Screw, Cap art. 8408-613
По запросу
30
Pad, Fuel Tank - Left art. 6606-815
По запросу
30
Pad, Fuel Tank - Right art. 6606-814
По запросу
31
Заклепка Arctic Cat art. 8061-708
от 168 ₽
32
Roll, Tunnel - Black art. 1707-697
По запросу
33
Protector, Harness - Taillight Extension art. 0630-382
По запросу
34
Protector, Harness - Taillight art. 0630-381
По запросу
35
Rivet art. 1623-241
от 11 789 ₽
Аналог
11 789 ₽
Требуется 1 шт.
36
Gusset, Running Board - Right - Black art. 2707-288
По запросу
36
Gusset, Running Board - Left - Black art. 2707-289
По запросу
37
Gusset, Tunnel Roll - Right - Black art. 1707-700
По запросу
37
Gusset, Tunnel Roll - Left - Black art. 1707-701
По запросу
38
Decal, Reflector - Red art. 8621-870
По запросу
39
Bracket, Mounting - Taillight - Black art. 0730-227
По запросу
40
Screw, Machine art. 8470-510
от 110 ₽
41
стоп сигнал art. 0609-898
от 3 166 ₽
42
Snowflap art. 6606-394
от 10 642 ₽
43
Decal, Warning - Towing (English) art. 5611-853
По запросу
44
Decal, Warning - Towing (French) art. 5611-852
По запросу
45
Rivet art. 8061-706
По запросу
46
Pad, Tank art. 6606-877
По запросу
