модель 2019 года
- Модель M 9000
- Код модели M 9000 KING CAT 162 BLACK (S2019M9XKCUSB)

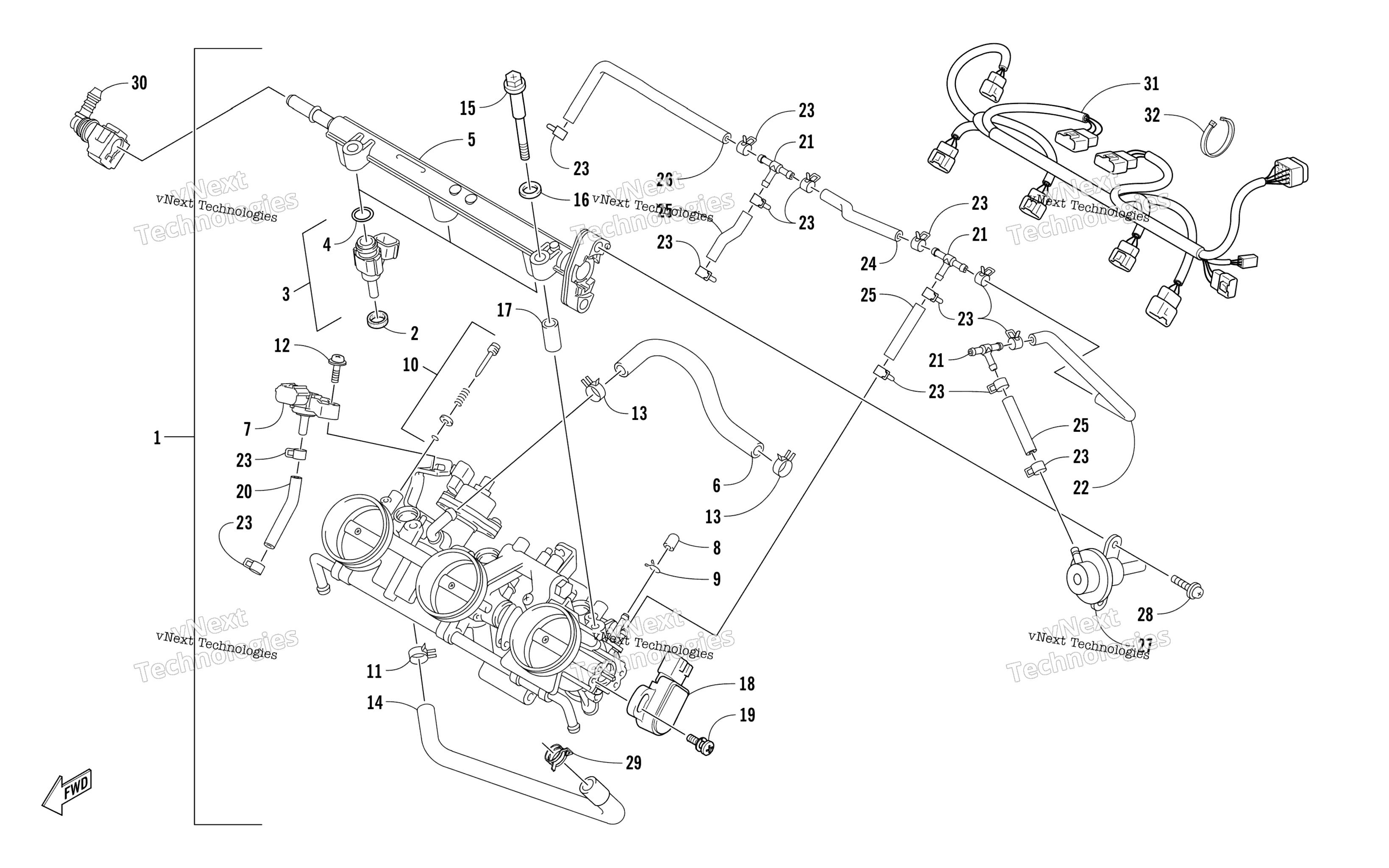

Схема дросселя Body Assembly для M 9000 KING CAT 162 BLACK (S2019M9XKCUSB)
Схема
Детали
Номер
Наименование детали
Цена
1
Body, Throttle - Assembly (inc. 2-29) art. 3020-587
По запросу
2
Grommet art. 3020-588
По запросу
3
Injector (inc. 4) art. 3020-589
По запросу
4
O-Ring art. 3020-590
от 26 457 ₽
Аналог
Комплект прокладок полный Arctic Cat 1100 / Yamaha 1100
art. SM-09540F
26 457 ₽
Требуется 3 шт.
5
Rail, Fuel art. 3020-591
По запросу
6
Hose, ISC - Upper art. 3020-339
По запросу
7
Sensor, Pressure art. 3020-398
По запросу
8
Cap art. 3020-592
По запросу
9
Clamp, Hose art. 3020-593
По запросу
10
Screw, Adjustment art. 3020-335
По запросу
11
Clamp, Hose art. 3020-594
По запросу
12
Screw, Machine art. 3020-595
По запросу
13
Clamp, Hose art. 3020-596
По запросу
14
Hose, ISC - Lower art. 3020-407
По запросу
15
Screw, Shoulder art. 3020-329
По запросу
16
Washer art. 3020-330
По запросу
17
Spacer art. 3020-331
По запросу
18
Sensor, Throttle Position - Assembly art. 3020-342
от 6 263 ₽
Аналог
6 263 ₽
Требуется 1 шт.
19
Screw, Machine art. 3020-343
По запросу
20
Hose, Vent art. 3020-597
По запросу
21
Fitting art. 3020-598
По запросу
22
Hose art. 3020-599
По запросу
23
Clamp, Hose art. 3020-600
По запросу
24
Hose art. 3020-601
По запросу
25
Hose art. 3020-602
По запросу
26
Hose art. 3020-603
По запросу
27
Regulator, Pressure art. 3020-604
По запросу
28
Screw art. 3020-605
По запросу
29
Clamp, Hose art. 1623-285
По запросу
30
Quick Connect art. 3020-383
По запросу
31
Harness, Engine art. 1686-762
По запросу
32
Пластиковая стяжка Arctic Cat art. 0123-903
По запросу
32
Зажим Arctic Cat art. 0123-788
По запросу
