модель 2019 года
- Модель M 9000
- Код модели M 9000 KING CAT 162 BLACK (S2019M9XKCUSB)

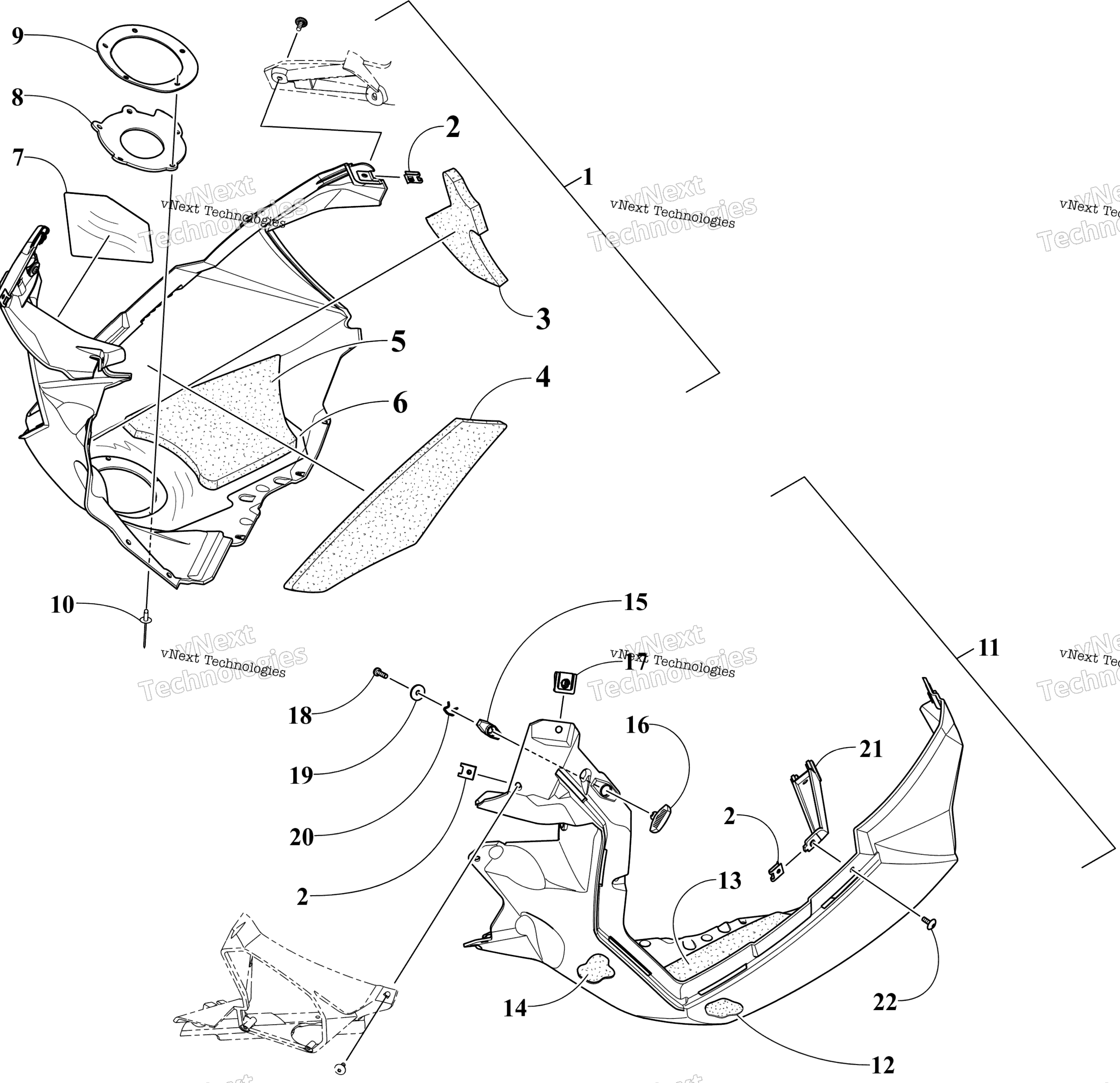

Схема Skid Plate узла для M 9000 KING CAT 162 BLACK (S2019M9XKCUSB)
Схема
Детали
Номер
Наименование детали
Цена
1
Plate, Skid w/Foam - Right - Black (inc. 3-7 and 16-20) art. 5718-374
По запросу
2
Nut, U art. 1623-939
По запросу
3
Foam, Skid Plate - Front - Right art. 0617-760
По запросу
4
Foam, Skid Plate - Middle - Right art. 0617-762
По запросу
5
Foam, Skid Plate - Lower - Right art. 0617-764
По запросу
6
Foil, Skid Plate - Right art. 3612-326
По запросу
7
Foil art. 3612-330
По запросу
8
Seal, Exhaust Outlet art. 3612-191
По запросу
9
Plate, Exhaust Outlet art. 3612-193
По запросу
10
Заклепка Arctic Cat art. 8061-708
от 168 ₽
11
Plate, Skid w/Foam - Left - Black (inc. 3 and 12-20) art. 5718-349
По запросу
12
Foam, Skid Plate - Lower - Left art. 0617-765
По запросу
13
Foam, Skid Plate - Middle - Left art. 0617-763
По запросу
14
Foam, Skid Plate - Front - Left art. 0617-761
По запросу
15
Plate, Backing art. 7606-296
По запросу
16
Knob, Hold-Down art. 7606-265
от 1 513 ₽
Аналог
1 513 ₽
Требуется 2 шт.
17
Clip, Retaining art. 2623-005
от 1 130 ₽
18
Screw, Self-Tapping art. 2623-211
от 1 513 ₽
Аналог
1 513 ₽
Требуется 2 шт.
19
Washer art. 2623-171
от 1 513 ₽
Аналог
1 513 ₽
Требуется 2 шт.
20
Clip, Retaining art. 2623-155
По запросу
21
Brace art. 7606-620
По запросу
22
Винт Arctic Cat art. 2623-164
от 368 ₽
Другие схемы модели
Skid Plate узел
