модель 2003 года
- Модель 340 Classic
- Код модели 340 EDGE/EDGE CLASSIC (S03NB3AS/S03ND3AS)

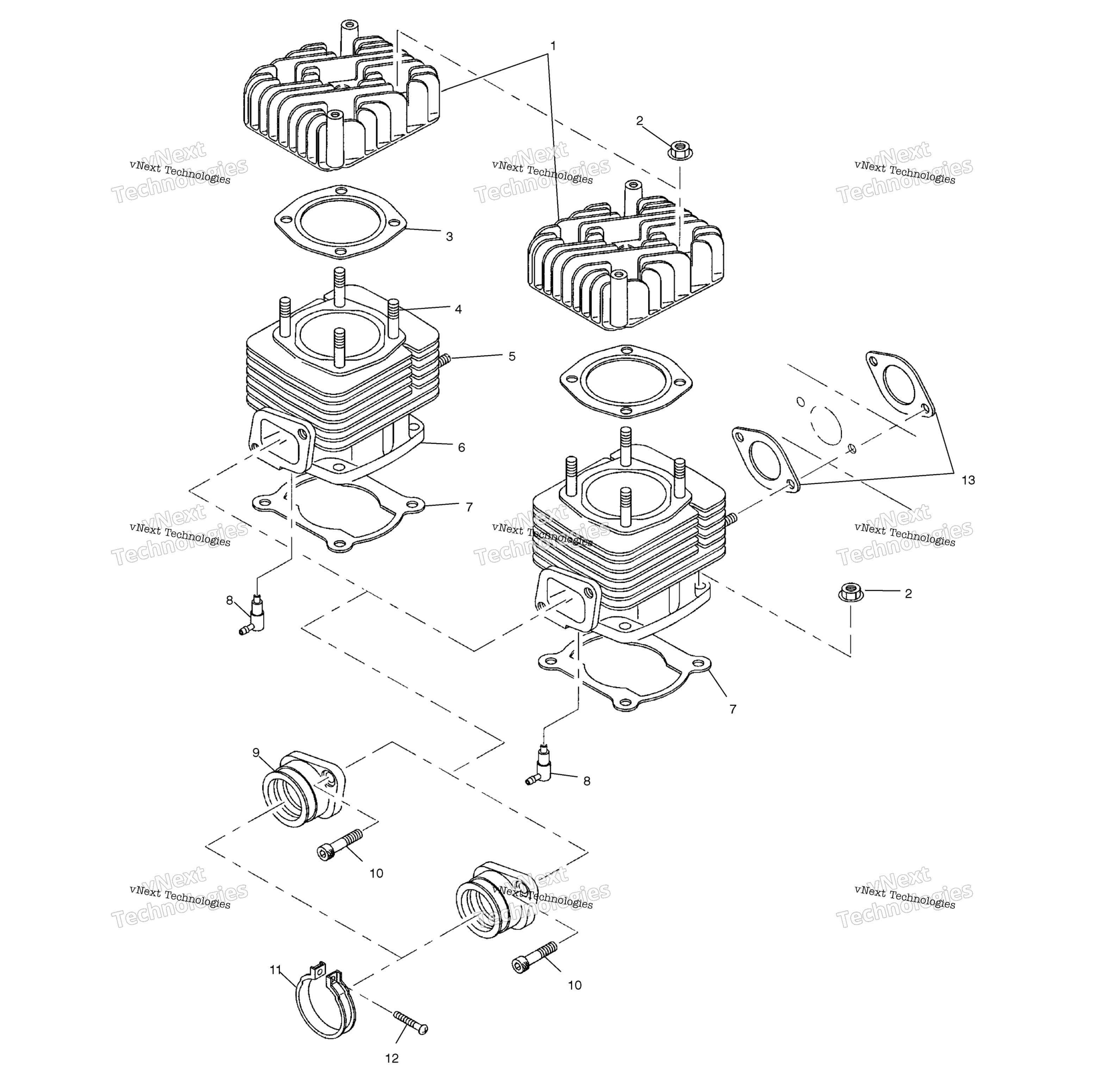

Схема цилиндра для 340 EDGE/EDGE CLASSIC (S03NB3AS/S03ND3AS)
Схема
Детали
Номер
Наименование детали
Цена
1
HEAD, CYLINDER art. 3083573
По запросу
2
FLANGE NUT art. 3082910
По запросу
3
GASKET HEAD ASSEMBLY art. 3085844
По запросу
4
STUD art. 3080283
По запросу
5
STUD art. 3085326
По запросу
6
CYLINDER ASSEMBLY [Incl. 4,5] art. 3083570
По запросу
7
CYLINDER GASKET art. 3085843
По запросу
8
VALVE CHECK ASSEMBLY art. 3086785
По запросу
9
Шестерня реверса 18 зубьев Polaris art. 9999999
По запросу
10
SOCKET HEAD BOLT art. 3081330
По запросу
11
BAND ASSEMBLY, ADAPTER [Incl. 12] art. 3082257
По запросу
12
PAN HEAD SCREW art. 3081497
По запросу
13
ASM.,GASKET,EXHAUST art. 3085845
По запросу
