модель 2003 года
- Модель 340 Classic
- Код модели 340 EDGE/EDGE CLASSIC (S03NB3AS/S03ND3AS)

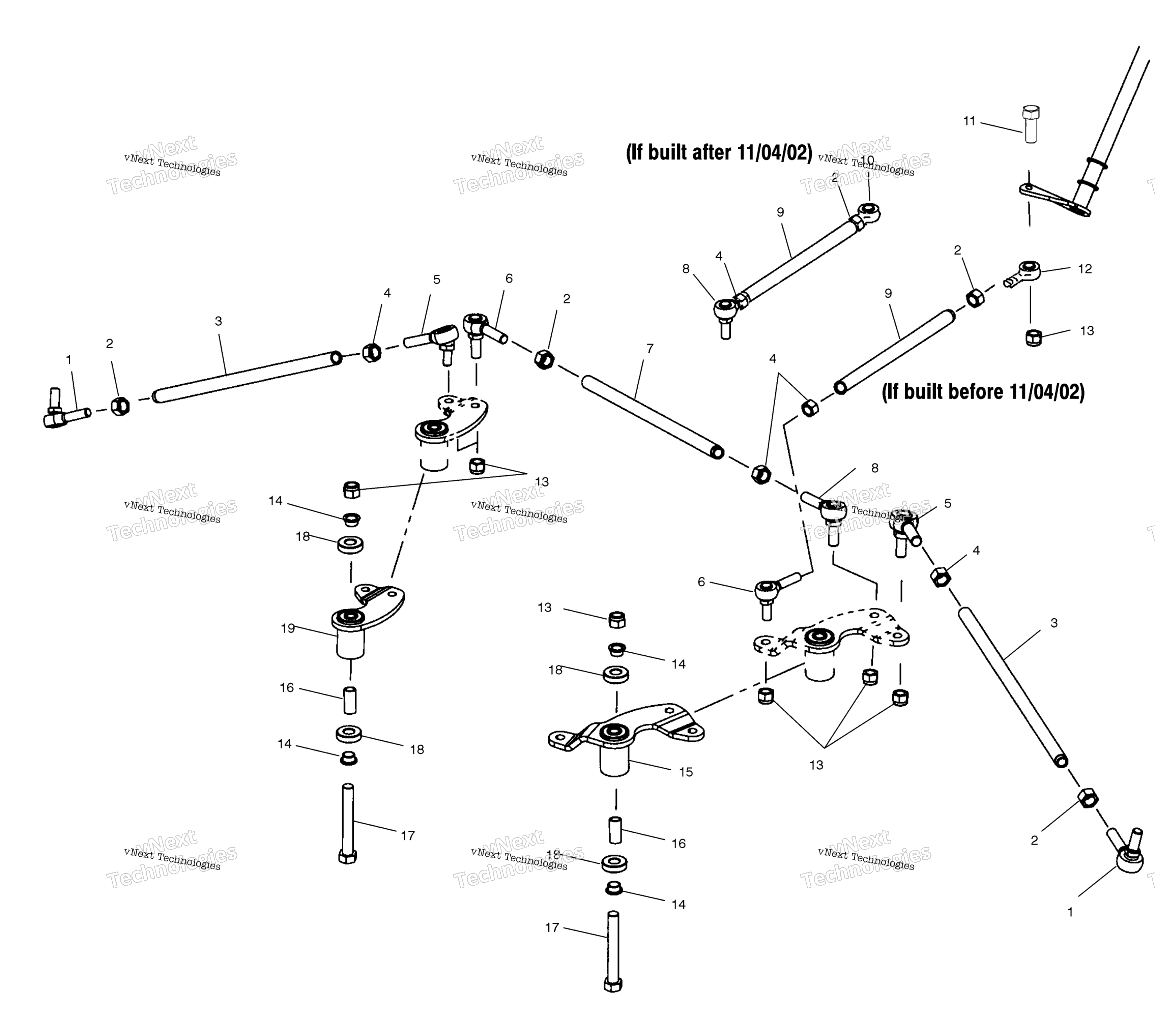

Схема рулевого управления для 340 EDGE/EDGE CLASSIC (S03NB3AS/S03ND3AS)
Схема
Детали
Номер
Наименование детали
Цена
1
TIE ROD END, RIGHT HAND art. 7061057
от 1 722 ₽
Аналог
Наконечник рулевой (правая резьба) Polaris ( 7061057 )
art. 08-102-03
1 722 ₽
Требуется 2 шт.
2
NUT,HEX,RH(10) art. 7542401
По запросу
3
TIE ROD art. 5333949
По запросу
4
Гайка шестигранная Polaris art. 7542424
от 116 ₽
5
ROD END-3/8,PL,75 LH,750 STUD art. 7061055
от 1 677 ₽
6
ROD END-3/8 RH,HI-ANGLE,PR (Qty. 1 if built before 11/04/02) art. 7061076
от 2 184 ₽
7
TIE ROD art. 5333949
По запросу
8
ROD END-3/8 LH,HI-ANGLE,PR (Qty. 2 if built after 11/04/02) art. 7061075
По запросу
9
ROD,DRAGLINK,12.50,STEEL art. 5333773
По запросу
10
Наконечник рулевой , правая резьба Polaris art. 7060167
По запросу
11
BOLT art. 7515528
По запросу
12
Наконечник рулевой , левая резьба Poalris art. 7060166
от 1 877 ₽
Аналог
Рулевой наконечник Polaris / Arctic Cat (левая резьба)
art. 08-102-10
1 877 ₽
Требуется 1 шт.
13
Гайка Polaris art. 7542439
от 263 ₽
14
REDUCER BUSHING, 12 MM art. 5132106
По запросу
15
PITMAN ARM ASSEMBLY [Incl. 14,16,18] art. 1820957
По запросу
16
SPACER-TUBE PITMAN/IDLER ARMS art. 5133423
По запросу
17
SCREW(10) art. 7512435
По запросу
18
BALL BEARING art. 3514320
По запросу
19
ASM-IDLER ARM [Incl. 14,16,18] art. 1820959
По запросу
