модель 2003 года
- Модель 340 Classic
- Код модели 340 EDGE/EDGE CLASSIC (S03NB3AS/S03ND3AS)

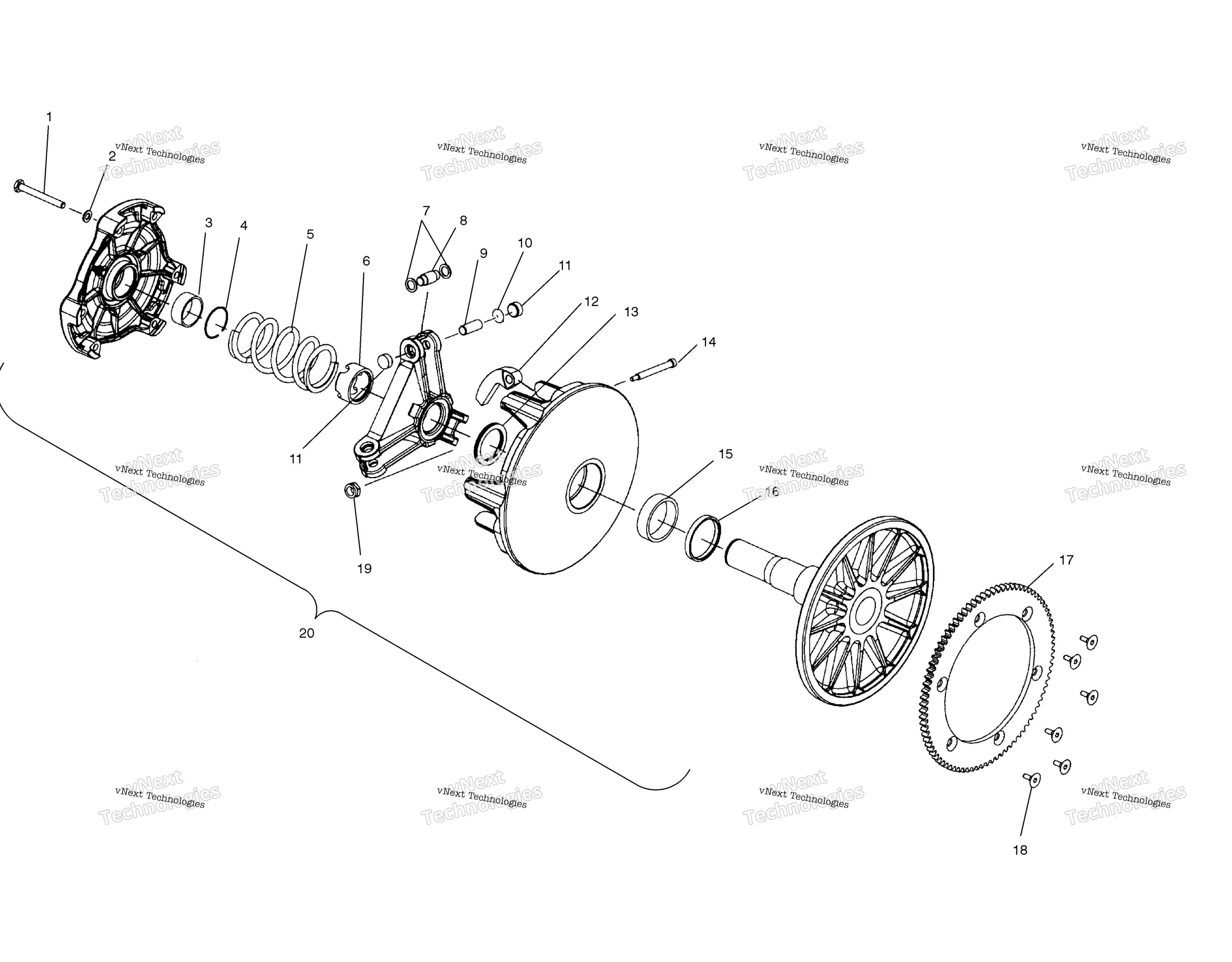

Схема привода Clutch S03nd3as для 340 EDGE/EDGE CLASSIC (S03NB3AS/S03ND3AS)
Схема
Детали
Номер
Наименование детали
Цена
1
Болт крышки ведущего вариатора Polaris art. 7512265
По запросу
2
SPRING LOCK WASHER art. 7552801
По запросу
3
Втулка ведущего вариатора Polaris art. 3576516
от 10 602 ₽
4
RETAINING RING COVER art. 7710417
По запросу
5
Пружина ведущего вариатора Polaris (снята с производства) art. 7043681
По запросу
6
JAM NUT art. 5020425
По запросу
7
Шайба втулки вариатора Polaris art. 5438247
от 12 695 ₽
Аналог
13 545 ₽
Требуется 6 шт.
Аналог
22 869 ₽
Требуется 6 шт.
Аналог
12 695 ₽
Требуется 6 шт.
Аналог
24 948 ₽
Требуется 6 шт.
8
Роллер вариатора Polaris art. 1321622
от 12 695 ₽
Аналог
22 869 ₽
Требуется 3 шт.
Аналог
12 695 ₽
Требуется 3 шт.
Аналог
24 948 ₽
Требуется 3 шт.
9
Палец роллера вариатора Polaris art. 5133079
от 882 ₽
10
Шайбы вариатора регулировочные ( к-т 12шт) Polaris art. 2200387
от 15 540 ₽
11
Слайдер вариатора Polaris art. 5430445
от 1 092 ₽
Аналог
Комплект слайдеров ведущего вариатора (6 шт) Polaris ( 5430445 )
art. 03-151-15T
2 323 ₽
Требуется 6 шт.
12
Грузик вариатора Polaris art. 1321526
от 7 298 ₽
13
SPACER,.130 [.130] art. 5132542
По запросу
13
SPACER, .050 [.050] art. 5210754
По запросу
13
SPACER, .032 [.032] art. 5210753
По запросу
13
SPACER, .025 [.025] art. 5242981
По запросу
13
SPACER, .020 [.020] art. 5210752
По запросу
14
Болт вариатора ( ось грузика) Polaris art. 7515105
от 1 300 ₽
Аналог
1 701 ₽
Требуется 3 шт.
15
Втулка ведущего вариатора Polaris art. 3576502
По запросу
16
Кольцо упорное ведущего вариатора Polaris art. 5010188
По запросу
17
Венец стартера Polaris art. 2877485
По запросу
18
BOLT art. 7515351
По запросу
19
Гайка оси грузика вариатора Polaris art. 7541906
от 1 300 ₽
Аналог
1 701 ₽
Требуется 3 шт.
Аналог
2 100 ₽
Требуется 3 шт.
20
CLUTCH,BASIC,#42(DRIVE) [Incl. All Less 5,12] art. 1321596
По запросу
