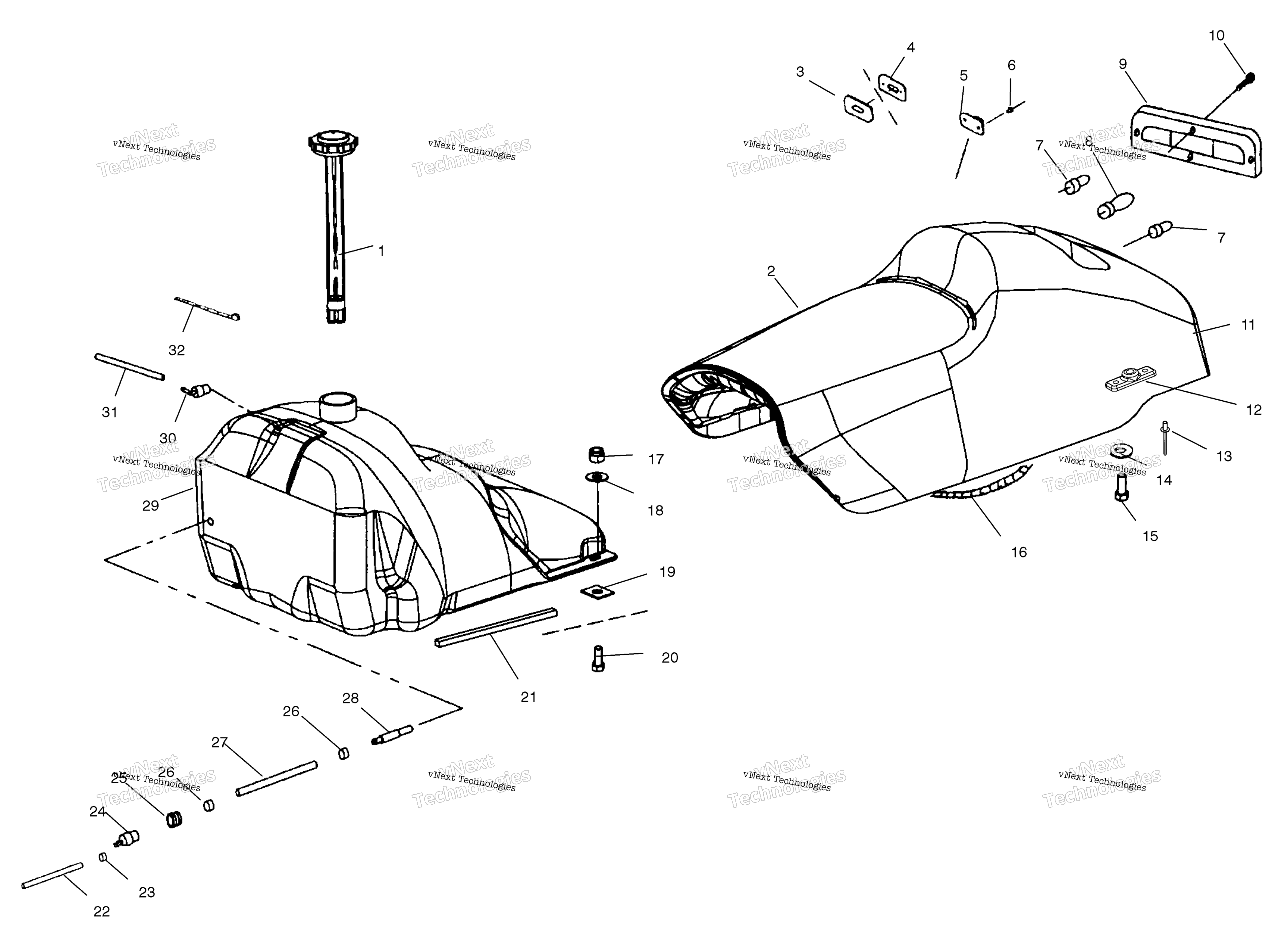

Схема сиденье & топливный бака для 340 EDGE/EDGE CLASSIC (S03NB3AS/S03ND3AS)
Схема
Детали
Номер
Наименование детали
Цена
1
Шестерня реверса 18 зубьев Polaris art. 9999999
По запросу
2
SUBSTITUTED BY 2683230 [Incl. 2-11,16][Edge] art. 2683011
По запросу
2
Шестерня реверса 18 зубьев Polaris art. 9999999
По запросу
2
ASM-SEAT,EDGE [Incl. 2-11,16][Edge Classic] art. 2683038
По запросу
2
SUBSTITUTED BY 2683231 [Edge] art. 2683012
По запросу
3
GROMMET,RELATCH,1",BOTT. art. 7080550
По запросу
4
GROMMET,RELATCH,1",TOP art. 7080549
По запросу
5
TWISTLOCK,RELATCH,1 IN ,W/HOLE( art. 7080548
По запросу
6
RIVET(10) art. 7621337
По запросу
7
TAILLIGHT BULB art. 4030024
По запросу
8
BULB art. 4030045
По запросу
9
Шестерня реверса 18 зубьев Polaris art. 9999999
По запросу
10
SCREW art. 7511840
По запросу
11
TAILLIGHT HOUSING art. 5433341
По запросу
12
NUT-SEAT art. 5631194
По запросу
13
RIVET,POP,5/32 (50) art. 7621319
По запросу
14
FLAT WASHER art. 7558301
По запросу
15
SCREW art. 7517219
По запросу
16
TAILLIGHT HARNESS art. 2460399
По запросу
17
Гайка Polaris art. 7542122
от 263 ₽
18
FLAT WASHER art. 7555960
По запросу
19
NUT, SPEED art. 7670021
По запросу
20
CARRIAGE BOLT art. 7512193
По запросу
21
Tape, Foam art. 8360033
По запросу
21
SEAL FOAM art. 5810947
По запросу
22
FUEL HOSE, 250 CM art. 8450117-250
По запросу
23
HOSE CLAMP art. 7080307
По запросу
24
FITTING-1/4 STRAIGHT,DEX art. 7052321
По запросу
25
GROMMET art. 7052028
По запросу
26
Хомут пружинный Polaris art. 7080402
от 263 ₽
27
FUEL LINE ESTER art. 8350019-160
По запросу
28
Фильтр топливный Polaris art. 7052301
от 1 901 ₽
29
FUEL TANK ASSEMBLY, EDGE [Incl. 28-30] art. 2520727
По запросу
30
FITTING,90 DEG,1/8 art. 7052095
По запросу
31
FUEL LINE, 3 MM X 7 MM art. 8450061-600
По запросу
32
CABLE TIE-RELEASABLE,5 1/2 art. 7080804
По запросу
