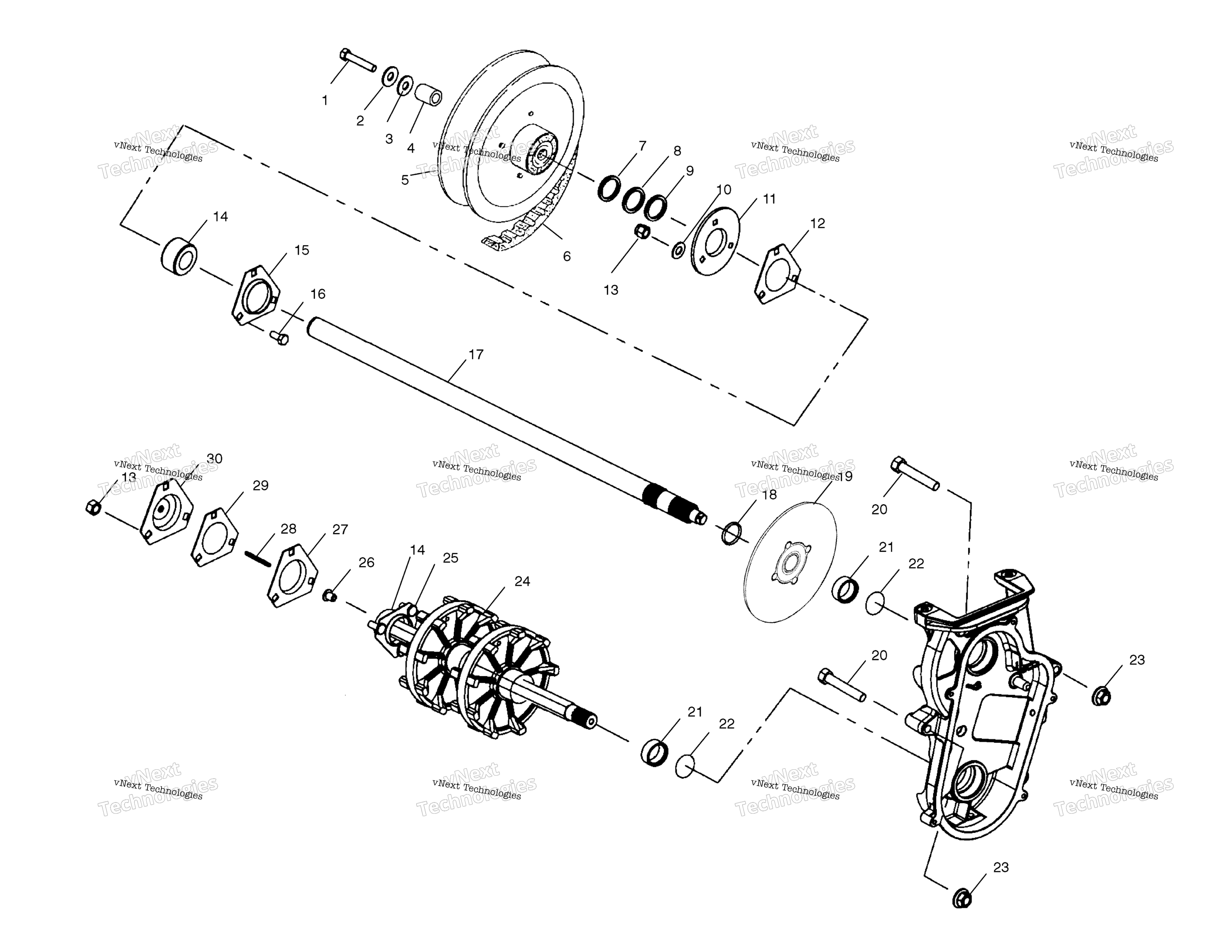

Схема трансмиссии для 340 EDGE/EDGE CLASSIC (S03NB3AS/S03ND3AS)
Схема
Детали
Номер
Наименование детали
Цена
1
BOLT art. 7515369
По запросу
2
WASHER,FLAT art. 7555701
По запросу
3
WASHER,FLAT(10) art. 7555734
По запросу
4
SPACER-.328X.894X.75,CLTCH art. 5133928
По запросу
5
ASM., DRIVEN CLUTCH, [SEE DRIVEN CLUTCH PG. B13, REF. 10] art. -------
По запросу
6
BELT DRIVE art. 3211081
По запросу
7
Шайба Polaris art. 7555864
от 116 ₽
8
BUSHING art. 7556509
По запросу
9
WASHER art. 7555917
По запросу
10
FLAT WASHER art. 7558402
По запросу
11
Шестерня реверса 18 зубьев Polaris art. 9999999
По запросу
11
FITTING,LUB/VEN art. 7080561
По запросу
12
JACKSHAFT GASKET, BLACK art. 5811095
По запросу
13
Гайка Polaris art. 7542324
от 160 ₽
14
Подшипник Polaris (снят с производства) art. 3514525
от 831 ₽
15
FLANGETTE art. 5222751
По запросу
16
CARRIAGE BOLT art. 7512377
По запросу
17
ASM-JACKSHAFT,P90,EDGE [Incl. 14,18] art. 1332261
По запросу
18
RING, RETAINING art. 7710422
от 4 694 ₽
19
SUBSTITUTED BY 1910703 art. 1910612
По запросу
20
BOLT,CARRIAGE art. 7515428
По запросу
21
SLEEVE SEAL art. 5020588
от 2 632 ₽
22
O-RING art. 5410613
от 2 632 ₽
23
NUT,FLANGE art. 7542423
По запросу
24
ASM-DRIVESHAFT,EDGE,9T,CB [Incl. 14,25,26] art. 1590427
По запросу
25
Фланец подшипника приводного вала Polaris art. 1012945
По запросу
26
SPEEDO METAL BUSHING art. 3280019
По запросу
27
Проставка подшипника приводного вала Polaris art. 5243529
По запросу
28
Вал спидометра Polaris art. 3280017
По запросу
29
Прокладка адаптера спидометра Polaris art. 5830012
По запросу
30
Адаптер спидометра Polaris art. 3280540
По запросу
