модель 2003 года
- Модель 340 Classic
- Код модели 340 EDGE/EDGE CLASSIC (S03NB3AS/S03ND3AS)

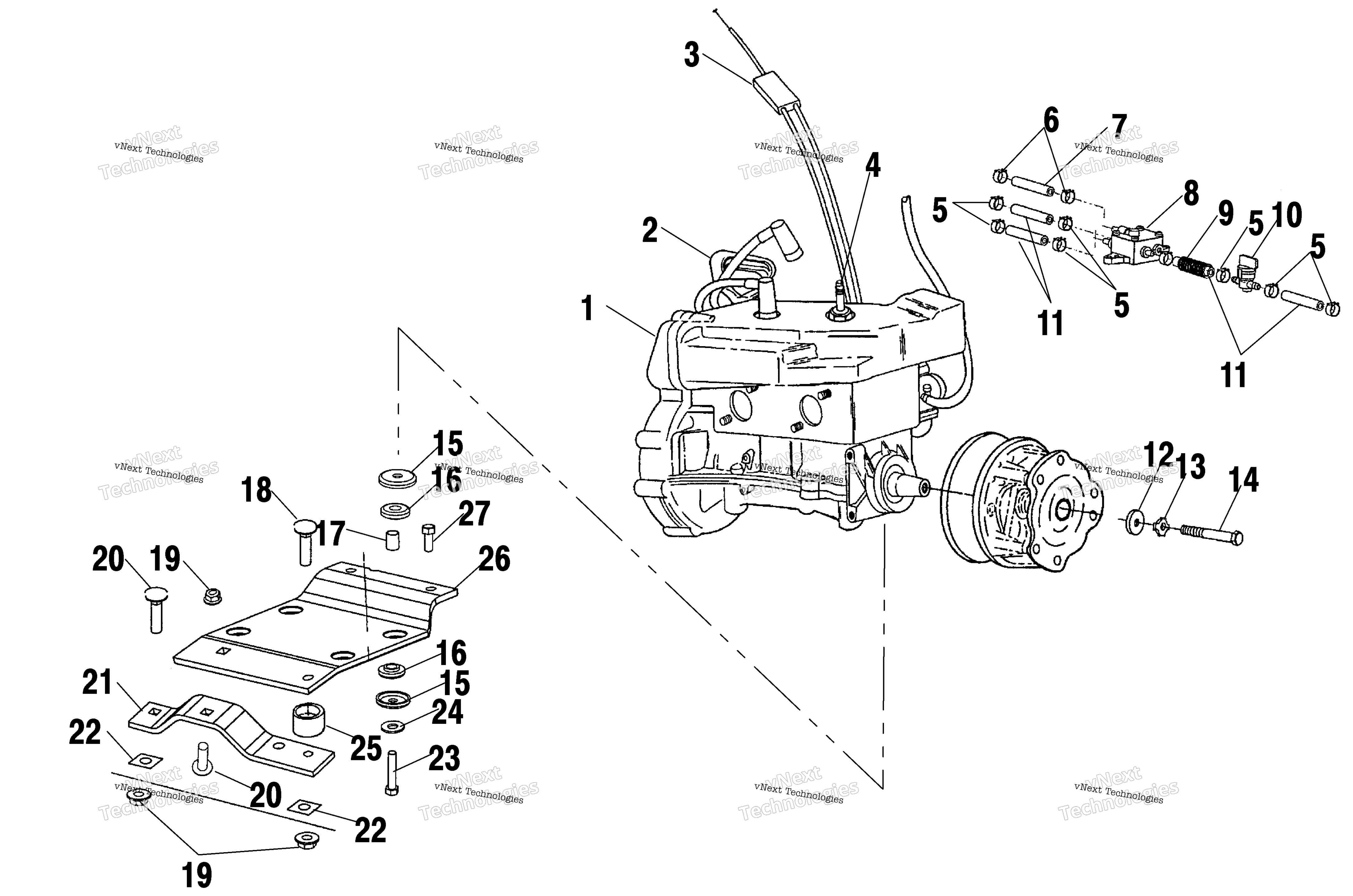

Схема двигателя Mounting для 340 EDGE/EDGE CLASSIC (S03NB3AS/S03ND3AS)
Схема
Детали
Номер
Наименование детали
Цена
1
N/A,USE COMPONENTS NOTE: The Short Block assembly contains a crankcase assembly, cylinder and cylinder head assembly, and a piston & crankshaft assembly. Prior authorization is required for warranty consideration. art. 9990000
По запросу
2
RECOIL HANDLE, GLOSS BLACK art. 5431499-070
По запросу
3
THROTTLE CABLE art. 7081044
По запросу
4
BR8ES SPARK PLUG, NGK art. 3070156
По запросу
5
HOSE CLAMP art. 7080307
По запросу
6
Хомут пружинный Polaris art. 7080003
от 116 ₽
7
FUEL LINE, 600 CM art. 8450040-600
По запросу
8
ASM., FUEL PUMP [SEE FUEL PUMP PG. C10, REF. 3] art. -------
По запросу
9
CONVOLUTED CONDUIT, 30 CM art. 4010051-30
По запросу
10
FUEL VALVE, PLASTIC, INCLINE 1/ art. 7052248
По запросу
11
FUEL HOSE, 250 CM art. 8450117-250
По запросу
12
WASHER,CLUTCH RETAINER art. 5010287
По запросу
13
Шайба Polaris art. 7575202
от 263 ₽
14
Болт подвески Polaris art. 7512566
По запросу
15
Шестерня реверса 18 зубьев Polaris art. 9999999
По запросу
16
DAMPNER-VIB. art. 5410320
По запросу
17
BUSHING-MOTOR MT. art. 5010163
По запросу
18
BOLT,CARRIAGE art. 7515428
По запросу
19
Гайка Polaris art. 7547180
По запросу
20
Шестерня реверса 18 зубьев Polaris art. 9999999
По запросу
21
STRAP-ENGINE MNT,BLK art. 5246136-067
По запросу
22
RETAINER-BOLT,PUSHNUT,3/8 art. 7670146
По запросу
23
BOLT art. 7512515
По запросу
24
Шайба гроверная Polaris art. 7553101
По запросу
25
SPACER-.390X1.80X1.11 ENGINE art. 5133371
По запросу
26
PLATE-ENGINE art. 5133372
По запросу
27
SCR-3/8-16X1-P30-SPEC-Y art. 7517854
По запросу
