модель 2003 года
- Модель 340 Classic
- Код модели 340 EDGE/EDGE CLASSIC (S03NB3AS/S03ND3AS)

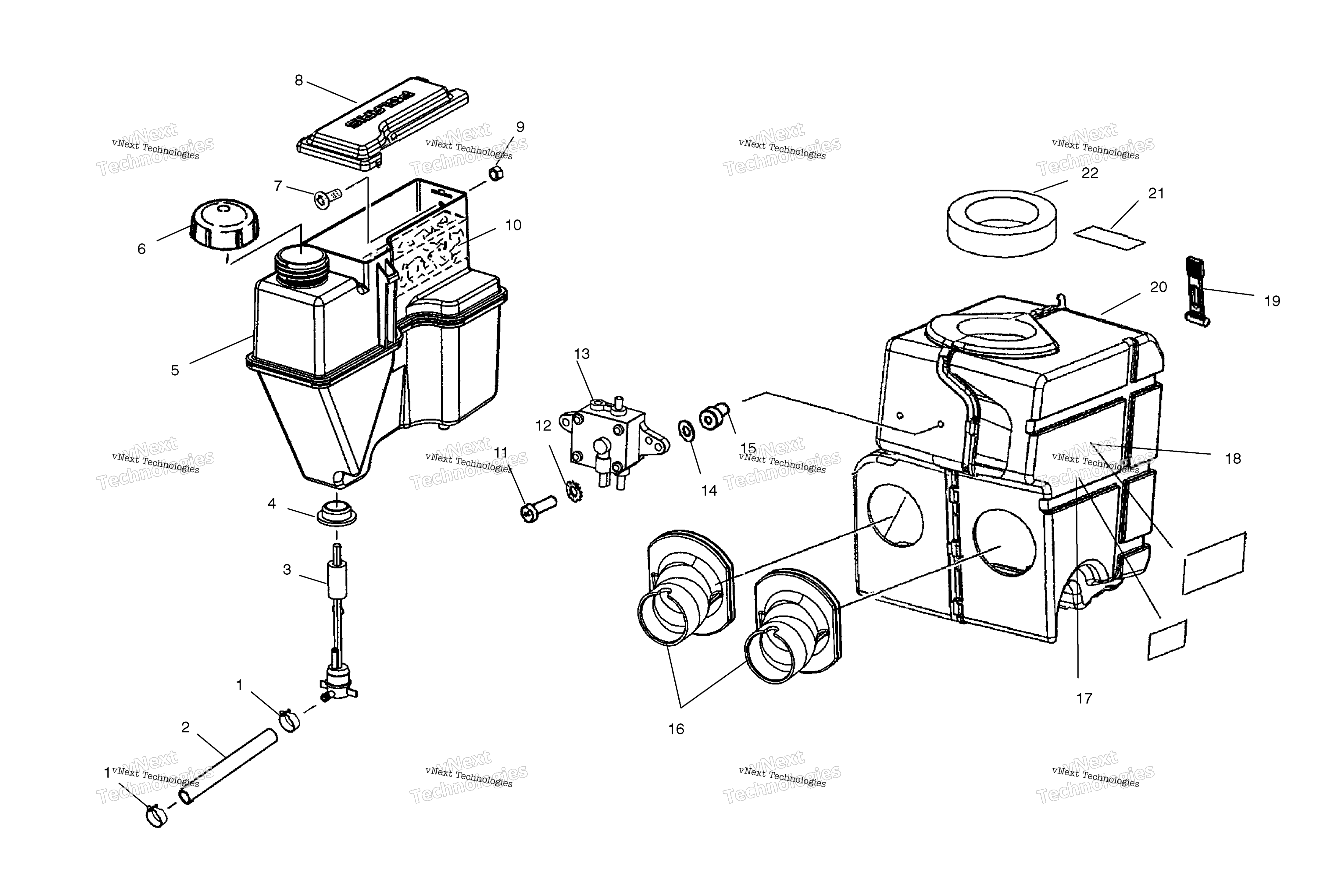

Схема масляный бак / Воздушный Box для 340 EDGE/EDGE CLASSIC (S03NB3AS/S03ND3AS)
Схема
Детали
Номер
Наименование детали
Цена
1
HOSE CLAMP art. 7080307
По запросу
2
FUEL LINE, 1/4 ID art. 8450003-1525
По запросу
3
OIL SENDER WITH FRONT TERMINALS art. 4010660
По запросу
4
OIL SENDER GROMMET art. 7052305
По запросу
5
N/A,USE COMPONENTS art. 9990000
По запросу
6
CAP-OIL art. 1244736
По запросу
7
SCREW art. 7512297
По запросу
8
TOOL BOX COVER art. 5434089
По запросу
9
NYLOK NUT art. 7542122
По запросу
10
FOAM art. 5812209
По запросу
11
SCREW(10) art. 7512222
По запросу
12
WASHER art. 7552604
По запросу
13
ASM., FUEL PUMP [SEE FUEL PUMP PG.C10, REF. 3] art. -------
По запросу
14
WASHER, WROUGHT art. 7558302
По запросу
15
Гайка (10) Polaris art. 7541923
от 882 ₽
16
Шестерня реверса 18 зубьев Polaris art. 9999999
По запросу
17
DECAL, GREASING art. 7073426
По запросу
18
Decal, Adjustable Driven Clutch art. 7073820
По запросу
19
STRAP art. 5433150
от 532 ₽
20
Asm., Air Silencer [Incl. Decals] art. 1253458
По запросу
21
DECAL,CAUTION art. 7075351
По запросу
22
FOAM art. 5811882
По запросу
Другие схемы модели
масляный бак / Воздушный Box
