модель 2003 года
- Модель 340 Classic
- Код модели 340 EDGE/EDGE CLASSIC (S03NB3AS/S03ND3AS)

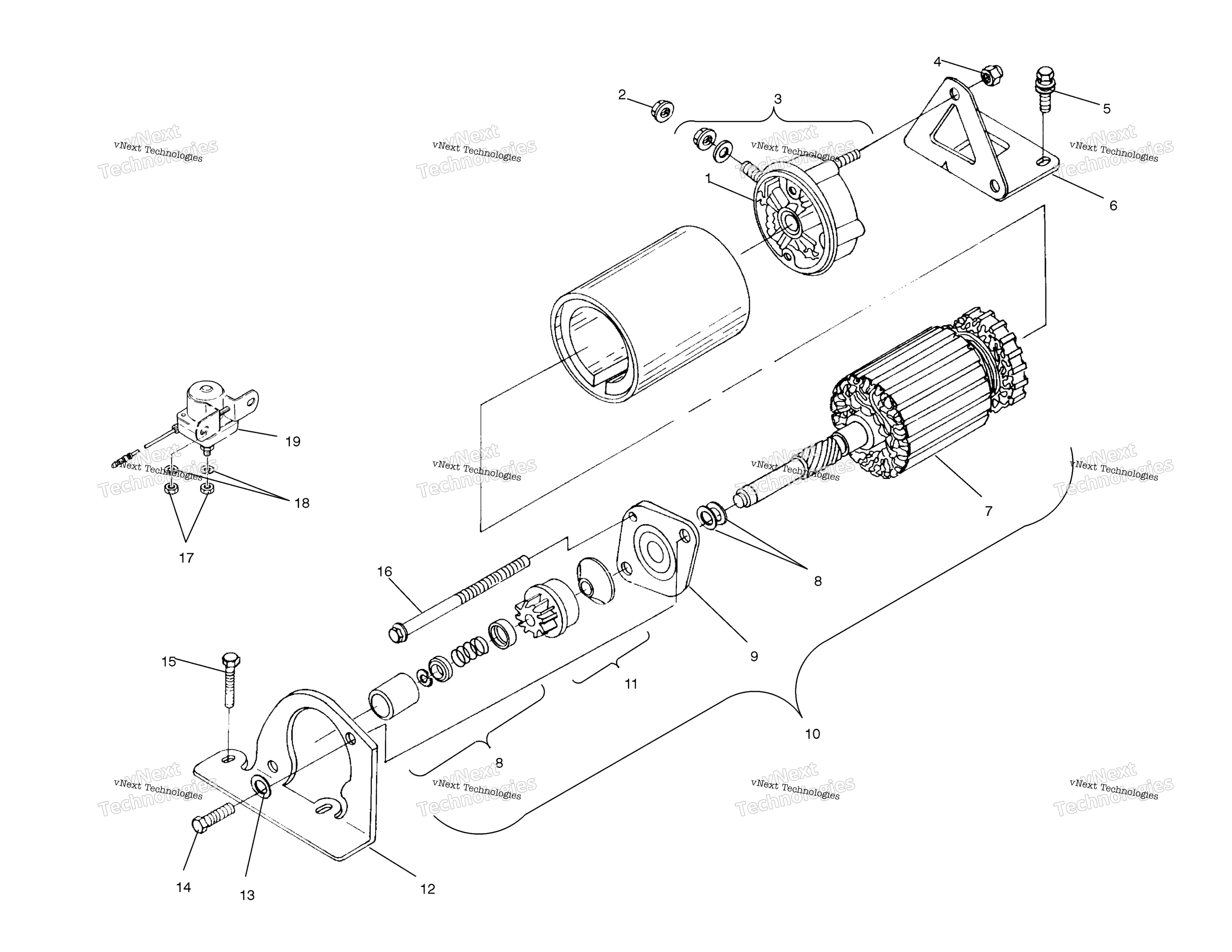

Схема пусковой системы Motor S03nd3as для 340 EDGE/EDGE CLASSIC (S03NB3AS/S03ND3AS)
Схема
Детали
Номер
Наименование детали
Цена
1
ASM., BRUSH & SCREW art. -------
По запросу
1
BRUSH AND SPRING KIT art. 2200759
По запросу
2
Гайка Polaris art. 7542103
По запросу
3
KIT,COMMUTATOR CAP ASM. [Incl. 1] art. 2200758
По запросу
4
Гайка Polaris art. 7542153
По запросу
5
SCREW art. 7516815
По запросу
6
BRACKET,STARTER,REAR art. 5241786
По запросу
7
ARMATURE KIT ASSEMBLY art. 2200756
По запросу
8
COVER, DUST art. -------
По запросу
8
Шестерня реверса 18 зубьев Polaris art. 9999999
По запросу
9
DRIVECAP KIT ASSEMBLY art. 2200757
По запросу
10
Шестерня реверса 18 зубьев Polaris art. 9999999
По запросу
11
PINION art. -------
По запросу
11
Шестерня реверса 18 зубьев Polaris art. 9999999
По запросу
12
BRACKET,STARTER,FRONT(3/LITE) art. 5241316
По запросу
13
Шайба гроверная Polaris art. 7552603
По запросу
14
Болт подвески Polaris art. 7512492
от 326 ₽
15
SCREW AND WASHER ASSEMBLY art. 7516730
По запросу
16
BOLT, THRU art. -------
По запросу
16
KIT,SCREW art. 2200753
По запросу
17
NUT(10) art. 3082939
По запросу
18
WASHER SPRING(10) art. 3080077
По запросу
19
Реле стартера Polaris art. 4011335
от 1 810 ₽
Аналог
Реле стартера Forzoni для Polaris ( 4011335 )
art. FS-750
1 000 ₽
Требуется 1 шт.
