модель 2003 года
- Модель 340 Classic
- Код модели 340 EDGE/EDGE CLASSIC (S03NB3AS/S03ND3AS)

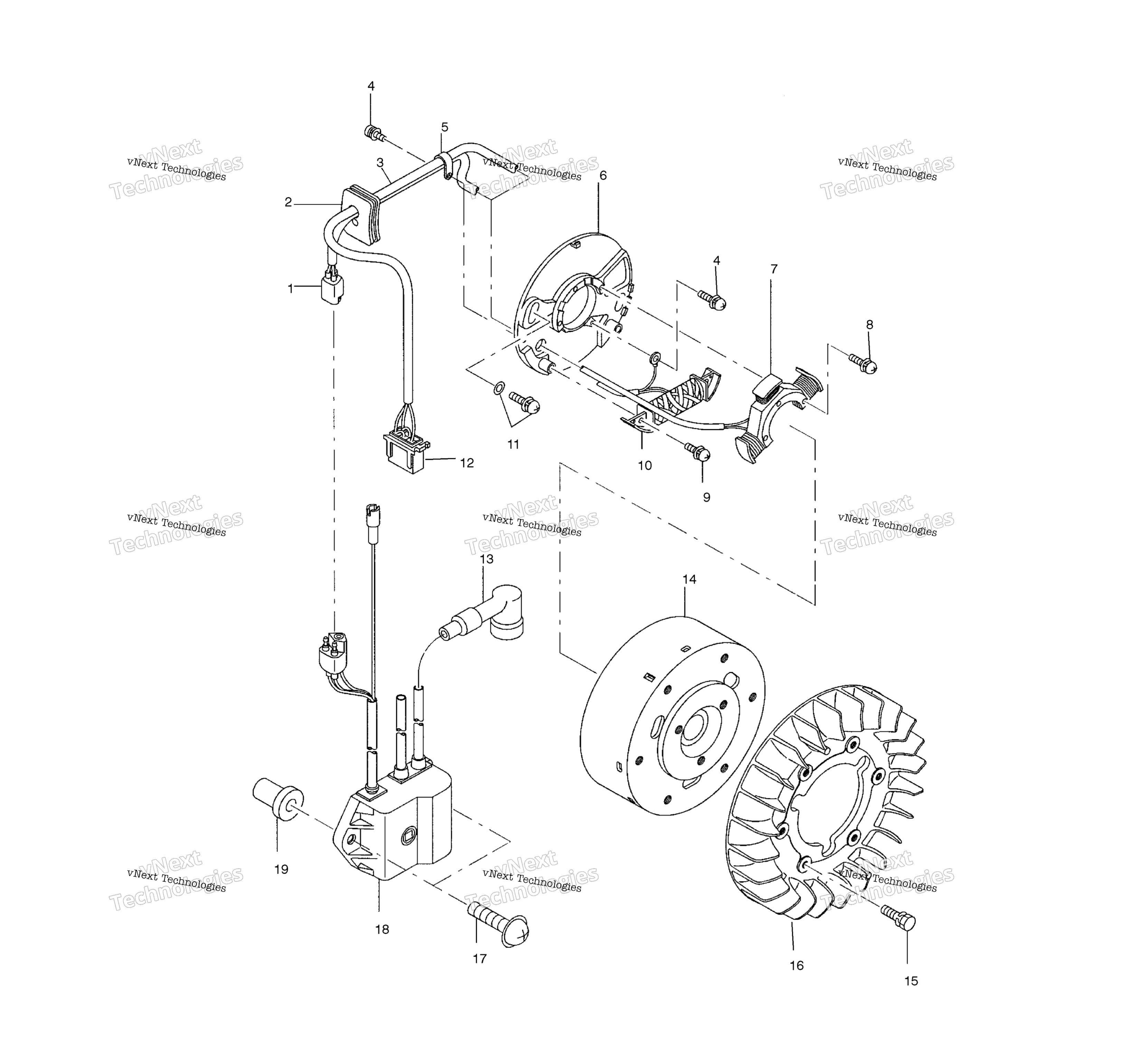

Схема магнето для 340 EDGE/EDGE CLASSIC (S03NB3AS/S03ND3AS)
Схема
Детали
Номер
Наименование детали
Цена
1
COUPLER-3P art. 3083150
По запросу
1
Coupler, 3P art. 3087271
По запросу
2
GROMMET art. 3082969
По запросу
3
Harness, Wire [Incl. 1-3,12] art. 3087270
По запросу
4
ASM.,SCREW&WASHER(10) art. 3081260
По запросу
5
CLAMP art. 3081296
По запросу
6
PLATE COIL art. 3083987
По запросу
6
ASM.,PLATE [Incl. 1-10,12] art. 3087268
По запросу
7
Stator art. 3087269
По запросу
8
SCREW&WASHER ASM.(10) art. 3083736
По запросу
9
ASM.,SCREW & WASHER art. 3083423
По запросу
10
COIL EXCITER art. 3083984
от 2 471 ₽
11
ASM.,SCREW&WASHER(10) art. 3082175
По запросу
12
COUPLER,MALE art. 3081513
По запросу
13
RESISTOR PLUG CAP art. 4020129
По запросу
14
ASM.,FLYWHEEL [Incl. 14-16] art. 3087272
По запросу
15
BOLT&WASHER ASM. art. 3085660
По запросу
16
BLOWER art. 3083152
По запросу
17
SCREW&WASHER,(10) art. 3083784
По запросу
18
CDI UNIT art. 3083723
По запросу
19
RUBBER NUT art. 3083240
По запросу
