модель 2016 года
- Модель Raptor 90
- Код модели RAPTOR 90 (YFM09RYXGL)

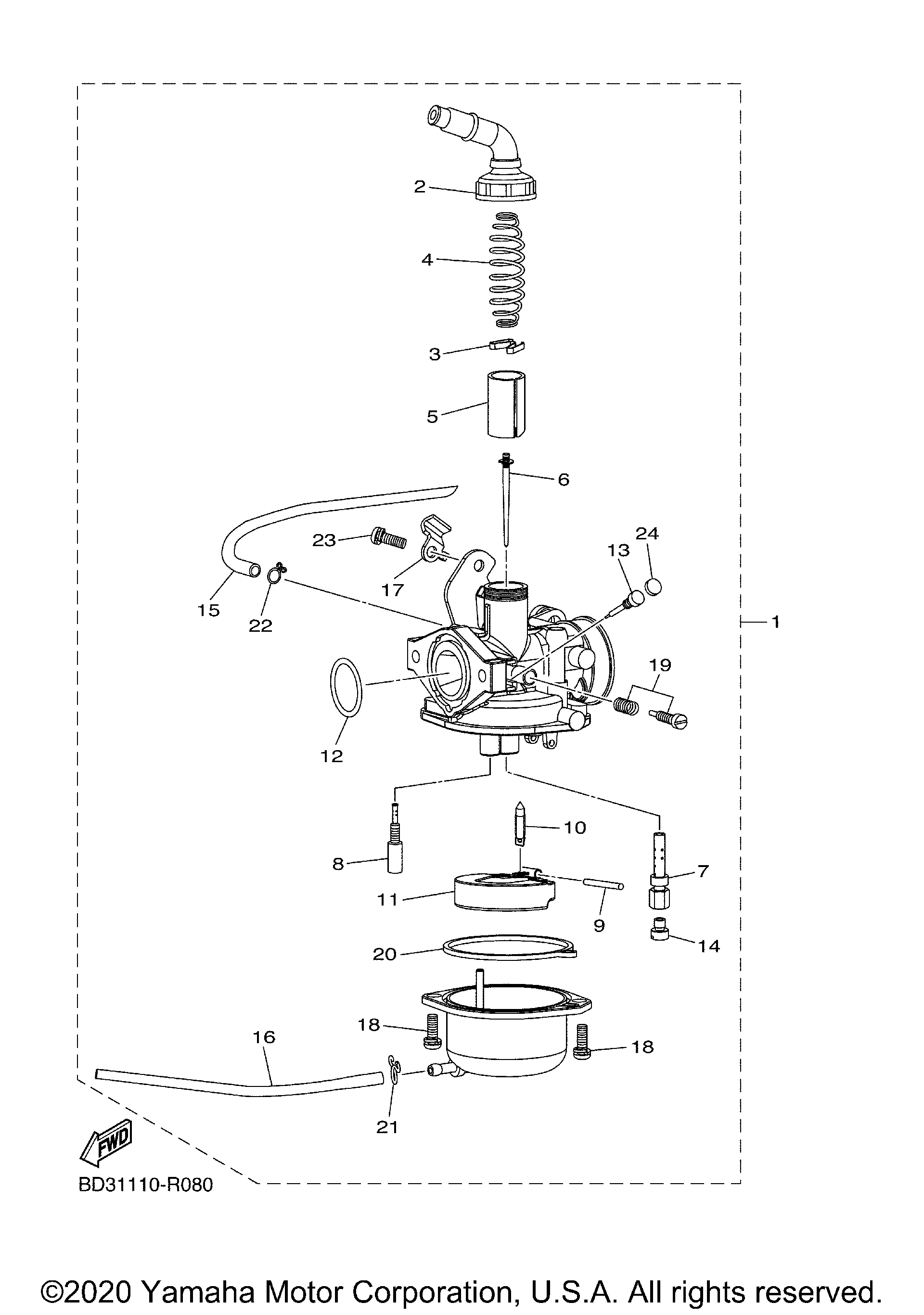

Схема карбюратора для RAPTOR 90 (YFM09RYXGL)
Схема
Детали
Номер
Наименование детали
Цена
1
CARBURETOR ASSY 1 art. BD3-E4101-00-00
По запросу
2
. .CAP, MIXING CHAMBER art. BD3-E439D-00-00
По запросу
3
. .CLIP 1 art. BD3-E439G-00-00
По запросу
4
. .SPRING, THROTTLE VALVE art. BD3-E4331-00-00
По запросу
5
. .VALVE, THROTTLE art. BD3-E3731-00-00
По запросу
6
. .NEEDLE ASSY art. BD3-E4150-00-00
По запросу
7
. .PIPE, MAIN BLEED art. BD3-E414G-00-00
По запросу
8
. .JET, PILOT art. BD3-E4942-00-00
По запросу
9
. .PIN, FLOAT art. BD3-E4386-00-00
По запросу
10
. .VALVE, NEEDLE art. BD3-E4392-00-00
По запросу
11
. .FLOAT art. BD3-E4385-00-00
По запросу
12
. .O-RING art. BD3-E4397-00-00
По запросу
13
. .SCREW, PILOT ADJUSTING art. BD3-E4211-00-00
По запросу
14
. .JET, MAIN art. BD3-E415A-00-00
По запросу
15
. .PIPE 1 art. BD3-E4348-00-00
По запросу
16
. .PIPE art. BD3-E4349-00-00
По запросу
17
. .BRACKET art. BD3-E4581-00-00
По запросу
18
. .SCREW, PAN HEADThis item has been discontinued and may not be available. Contact us for more information. art. BD3-E4325-00-00
По запросу
19
. .SCREW, ADJUST art. BD3-E4521-00-00
По запросу
20
. .GASKET, FLOAT CHAMBER art. BD3-E4384-00-00
По запросу
21
. .CLIP 2 art. BD3-E439H-00-00
По запросу
22
. .CLIP 1 art. BD3-E449C-00-00
По запросу
23
. .SCREW art. BD3-E4216-00-00
По запросу
24
. .PLUG, BLIND art. BD3-E443B-00-00
По запросу
