модель 2016 года
- Модель Raptor 90
- Код модели RAPTOR 90 (YFM09RYXGL)

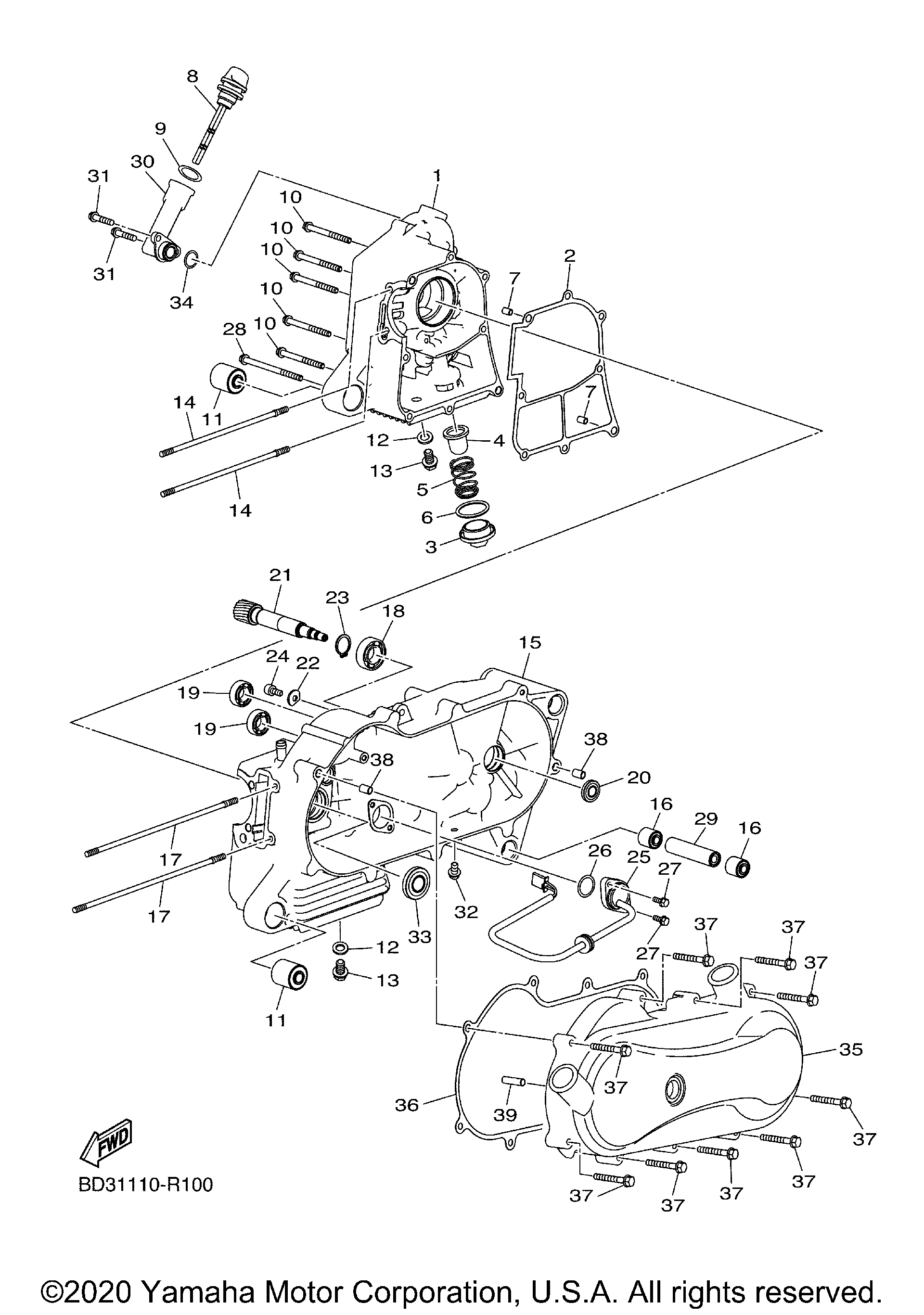

Схема картера для RAPTOR 90 (YFM09RYXGL)
Схема
Детали
Номер
Наименование детали
Цена
1
CRANKCASE 2 art. BD3-E5121-00-00
По запросу
2
GASKET, CRANKCASE 1 art. BD3-E5314-00-00
По запросу
3
PLUG, DRAIN art. BD3-E5351-00-00
По запросу
4
STRAINER, OIL art. BD3-E3411-00-00
По запросу
5
SPRING art. BD3-E3469-00-00
По запросу
6
O-RING art. BD3-E119B-00-00
По запросу
7
PIN, DOWEL art. BD3-E3516-00-00
По запросу
8
PLUG, OIL LEVEL art. BD3-E5362-00-00
По запросу
9
O-RING art. BD3-E2843-00-00
По запросу
10
BOLT art. BD3-H1826-00-00
По запросу
11
DAMPER art. BD3-E4844-00-00
По запросу
12
WASHER art. BD3-E5158-00-00
По запросу
13
BOLT art. BD3-G2544-00-00
По запросу
14
BOLT art. BD3-G2742-00-00
По запросу
15
CRANKCASE 1 art. BD3-E5111-00-00
По запросу
16
SPACER, DAMPER art. BD3-E5328-00-00
По запросу
17
BOLT art. BD3-G3143-00-00
По запросу
18
BEARING 1 art. BD3-E1428-00-00
По запросу
19
BEARING 2 art. BD3-E1429-00-00
По запросу
20
OIL SEAL art. BD3-E511A-00-00
По запросу
21
GEAR, PRIMARY DRIVE art. BD3-E6111-00-00
По запросу
22
OIL SEAL art. BD3-E511B-00-00
По запросу
23
CIRCLIP art. BD3-E5744-00-00
По запросу
24
BOLT art. BD3-G3886-00-00
По запросу
25
NEUTRAL SWITCH ASSY art. BD3-H2540-00-00
По запросу
26
O-RING art. BD3-E2439-00-00
По запросу
27
BOLT art. BD3-G4581-00-00
По запросу
28
BOLT art. BD3-G5154-00-00
По запросу
29
SPACER, ENGINE MOUNT art. BD3-E5327-00-00
По запросу
30
PIPE, OIL art. BD3-E5112-00-00
По запросу
31
BOLT art. BD3-E2623-00-00
По запросу
32
BOLT, FLANGE W/WASHER art. BD3-G5241-00-00
По запросу
33
SEAL, CRANKCASE art. BD3-E5315-00-00
По запросу
34
O-RING art. BD3-E5114-00-00
По запросу
35
COVER, CRANKCASE 1 art. BD3-E5411-00-00
По запросу
36
GASKET, CRANKCASE COVER 1 art. BD3-E5451-00-00
По запросу
37
BOLT art. BD3-G1148-00-00
По запросу
38
PIN, DOWEL art. BD3-E3516-00-00
По запросу
39
SHAFT 1 art. BD3-E5521-00-00
По запросу
