модель 2016 года
- Модель Raptor 90
- Код модели RAPTOR 90 (YFM09RYXGL)

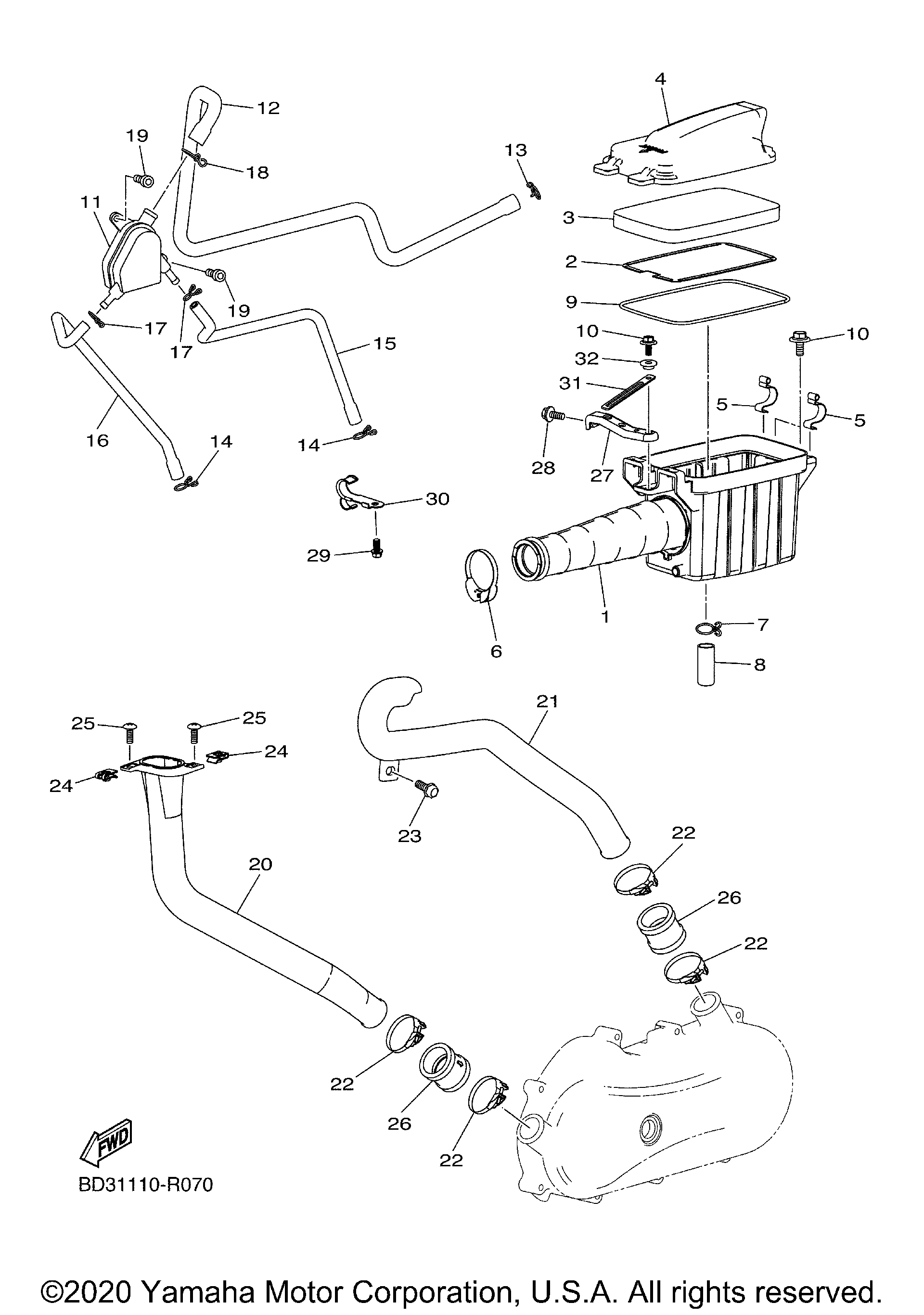

Схема впускной системы для RAPTOR 90 (YFM09RYXGL)
Схема
Детали
Номер
Наименование детали
Цена
1
AIR FILTER CASE COMP. art. BD3-E4408-00-00
По запросу
2
PLATE, ELEMENT art. BD3-E4472-00-00
По запросу
3
ELEMENT, AIR CLEANER art. BD3-E4451-00-00
По запросу
4
CAP, CLEANER CASE 1 art. BD3-E4412-00-00
По запросу
5
CLIP, CAP FITTING art. BD3-E4424-00-00
По запросу
6
CLAMP 1 art. BD3-E2491-00-00
По запросу
7
CLIP art. BD3-E1486-00-00
По запросу
8
PIPE, DRAIN art. BD3-E443E-00-00
По запросу
9
SEAL art. BD3-E4457-00-00
По запросу
10
BOLT art. BD3-E4446-00-00
По запросу
11
SEPERATOR, OIL art. BD3-E1164-00-00
По запросу
12
PIPE, BREATHER 1 art. BD3-E1166-00-00
По запросу
13
CLIP art. BD3-E3577-00-00
По запросу
14
CLIP art. BD3-E4137-00-00
По запросу
15
PIPE, BREATHER 3 art. BD3-E1126-00-00
По запросу
16
PIPE, BREATHER 4 art. BD3-E1125-00-00
По запросу
17
CLIP art. BD3-E4159-00-00
По запросу
18
CLIP art. BD3-E4919-00-00
По запросу
19
BOLT art. BD3-E4777-00-00
По запросу
20
DUCT, AIR art. BD3-E5471-00-00
По запросу
21
DUCT, AIR art. BD3-E5473-00-00
По запросу
22
CLAMP, HOSE 1 art. BD3-E1387-00-00
По запросу
23
BOLT, FOOTREST art. BD3-F7416-00-00
По запросу
24
NUT SPRING 1 art. BD3-E261D-00-00
По запросу
25
SCREW art. BD3-E5793-00-00
По запросу
26
SEAL, AIR DUCT art. BD3-E5472-00-00
По запросу
27
BRACKET art. BD3-E4849-00-00
По запросу
28
BOLT art. BD3-E2228-00-00
По запросу
29
BOLT art. BD3-E7647-00-00
По запросу
30
RETAINER art. BD3-E3274-00-00
По запросу
31
GUIDE art. BD3-E4458-00-00
По запросу
32
COLLAR art. BD3-E4495-00-00
По запросу
