модель 2016 года
- Модель Raptor 90
- Код модели RAPTOR 90 (YFM09RYXGL)

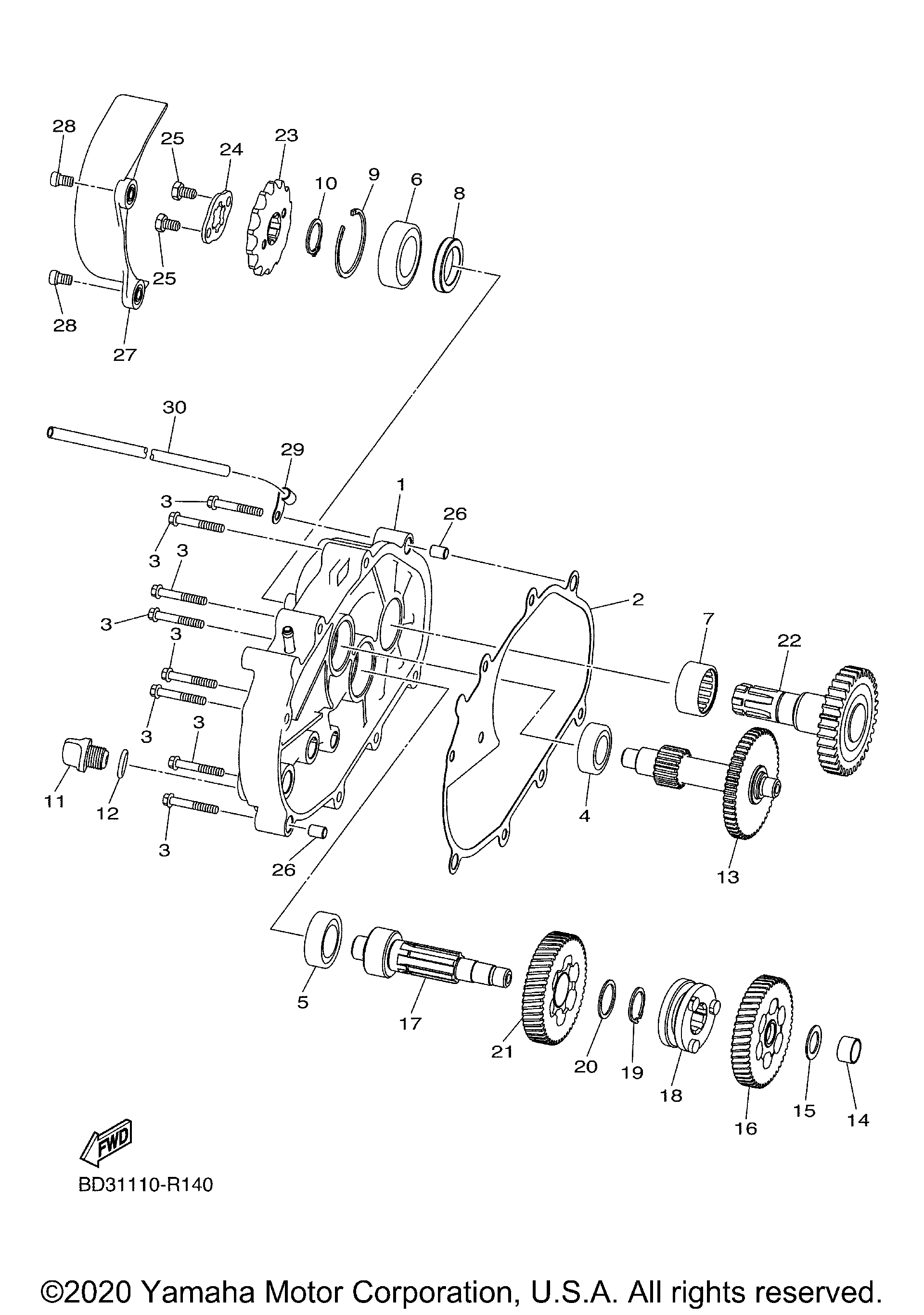

Схема трансмиссии для RAPTOR 90 (YFM09RYXGL)
Схема
Детали
Номер
Наименование детали
Цена
1
CRANKCASE COVER ASSY 2(replaces BD3-E5420-00-00) art. BD3-E5420-10-00
По запросу
2
GASKET, CRANKCASE COVER 2 art. BD3-E5461-00-00
По запросу
3
BOLT art. BD3-G1148-00-00
По запросу
4
BEARING 2 art. BD3-E1429-00-00
По запросу
5
BEARING art. BD3-E4814-00-00
По запросу
6
BEARING art. BD3-E5693-00-00
По запросу
7
BEARING art. BD3-E7678-00-00
По запросу
8
RING, SEAL art. BD3-E4005-00-00
По запросу
9
CIRCLIP art. BD3-E2842-00-00
По запросу
10
CIRCLIP art. BD3-E662A-00-00
По запросу
11
PLUG, OIL art. BD3-E5363-00-00
По запросу
12
O-RING art. BD3-E4561-00-00
По запросу
13
COUNTER AXLE ASSY art. BD3-E7430-00-00
По запросу
14
COLLAR art. BD3-E1478-00-00
По запросу
15
WASHER art. BD3-E3578-00-00
По запросу
16
GEAR, PRIMARY DRIVEN art. BD3-E6151-00-00
По запросу
17
AXLE, DRIVE art. BD3-E7421-00-00
По запросу
18
CLUTCH, DOG art. BD3-E7285-00-00
По запросу
19
CIRCLIP 1 art. BD3-E551A-00-00
По запросу
20
WASHER art. BD3-E3995-00-00
По запросу
21
GEAR, REVERSE WHEEL 2 art. BD3-E7253-00-00
По запросу
22
DRIVE PINION ASSY art. BD3-E7520-00-00
По запросу
23
SPROCKET, DRIVE art. BD3-E7451-00-00
По запросу
24
PLATE art. BD3-E7446-00-00
По запросу
25
BOLT, STOPPER art. BD3-E2299-00-00
По запросу
26
PIN, DOWEL art. BD3-E7498-00-00
По запросу
27
COVER, CHAIN CASE art. BD3-E5418-00-00
По запросу
28
SCREW art. BD3-E4429-00-00
По запросу
29
RETAINER art. BD3-E5689-00-00
По запросу
30
HOSE, BREATHER 1 art. BD3-E531A-00-00
По запросу
