модель 2016 года
- Модель Raptor 90
- Код модели RAPTOR 90 (YFM09RYXGL)

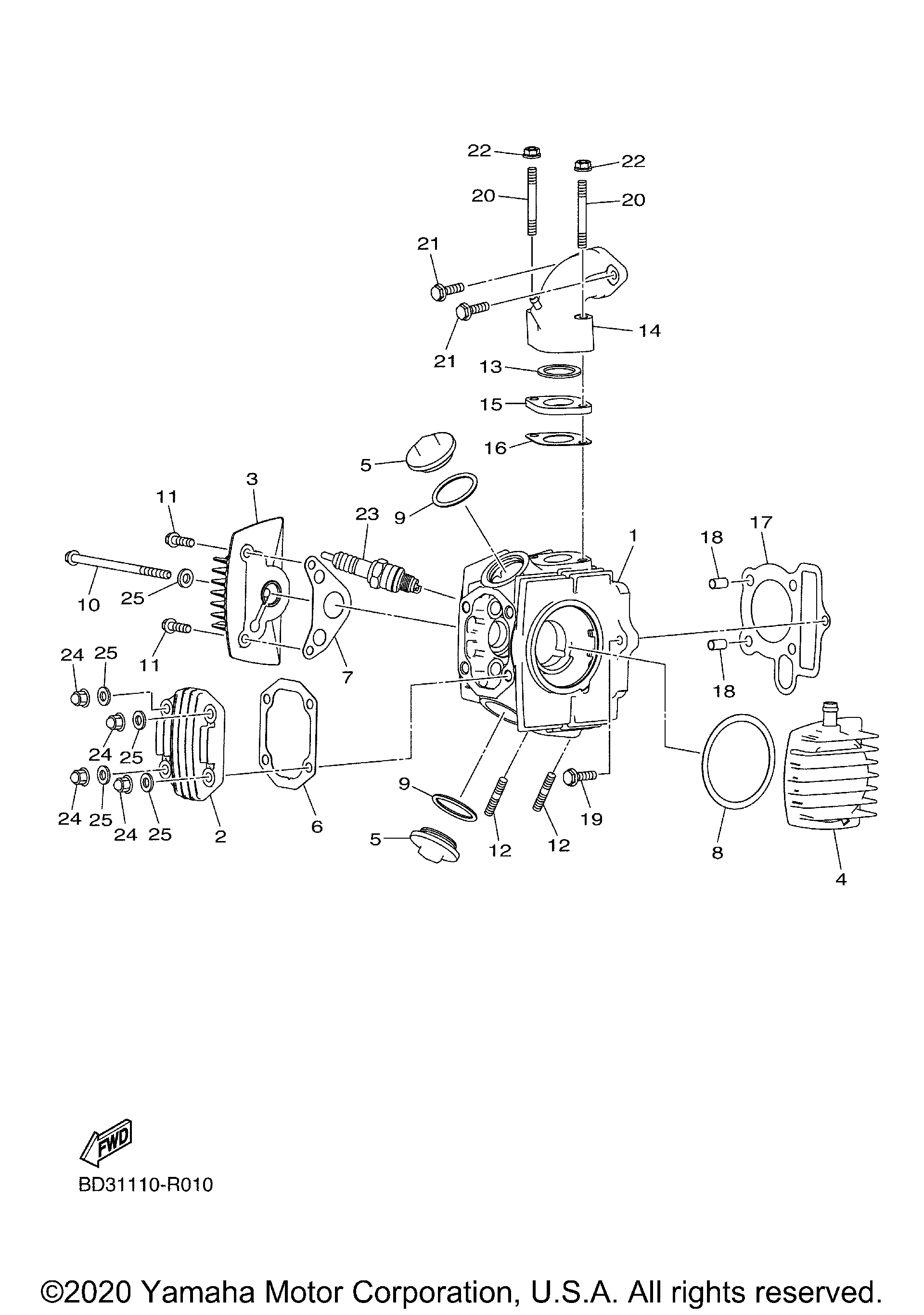

Схема головки блока цилиндров для RAPTOR 90 (YFM09RYXGL)
Схема
Детали
Номер
Наименование детали
Цена
1
CYLINDER HEAD ASSY 2 art. BD3-E1103-00-00
По запросу
2
COVER, CYLINDER HEAD 2 art. BD3-E1192-00-00
По запросу
3
COVER, CYLINDER HEAD 3 art. BD3-E112E-00-00
По запросу
4
COVER, CYLINDER HEAD 1 art. BD3-E1190-00-00
По запросу
5
COVER, CYLINDER HEAD SIDE 2 art. BD3-E1186-00-00
По запросу
6
GASKET, HEAD COVER 1(replaces BD3-E1193-00-00) art. BD3-E1193-10-00
По запросу
7
GASKET, HEAD COVER 2(replaces BD3-E1194-00-00) art. BD3-E1194-10-00
По запросу
8
GASKET, BREATHER COVER(replaces BD3-E1169-00-00) art. BD3-E1169-10-00
По запросу
9
O-RING art. BD3-E119B-00-00
По запросу
10
BOLT art. BD3-E2615-00-00
По запросу
11
BOLT art. BD3-E2623-00-00
По запросу
12
BOLT, STUD art. BD3-E1179-00-00
По запросу
13
O-RING art. BD3-E119A-00-00
По запросу
14
JOINT, CARBURETOR 1 art. BD3-E3586-00-00
По запросу
15
INSULATOR art. BD3-E4271-00-00
По запросу
16
GASKET, MANIFOLD art. BD3-E3556-00-00
По запросу
17
GASKET, CYLINDER HEAD 1 art. BD3-E1181-00-00
По запросу
18
PIN, DOWEL art. BD3-E3516-00-00
По запросу
19
BOLT art. BD3-E2157-00-00
По запросу
20
BOLT, STUD 1 art. BD3-E1391-00-00
По запросу
21
BOLT art. BD3-E2157-00-00
По запросу
22
NUT art. BD3-F1494-00-00
По запросу
23
Свеча зажигания Yamaha art. CR6-HSA00-00-00
По запросу
24
NUT art. BD3-E4439-00-00
По запросу
25
WASHER art. BD3-E3318-00-00
По запросу
