модель 2016 года
- Модель Raptor 90
- Код модели RAPTOR 90 (YFM09RYXGL)

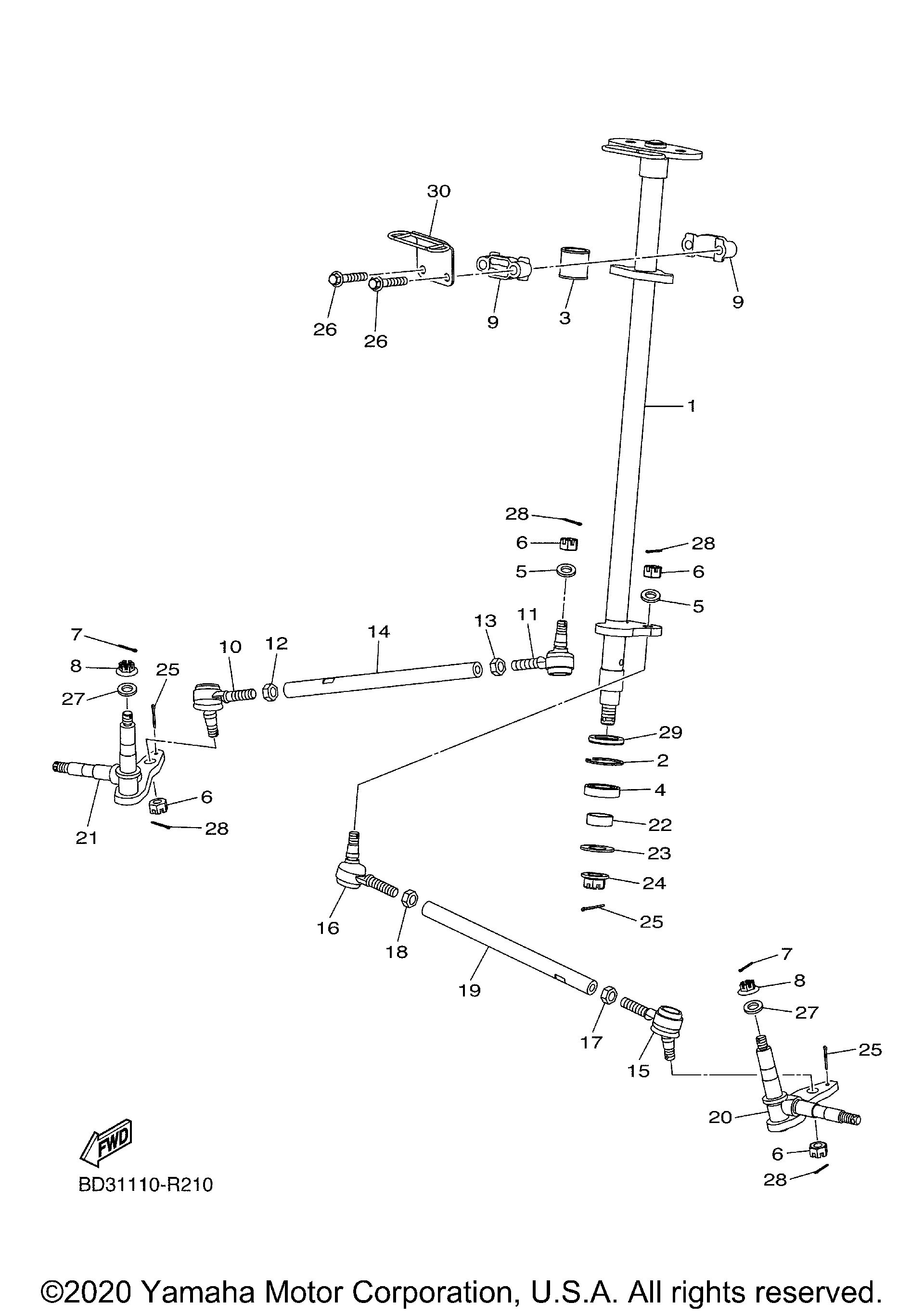

Схема рулевого управления для RAPTOR 90 (YFM09RYXGL)
Схема
Детали
Номер
Наименование детали
Цена
1
COLUMN, STEERING 2 art. BD3-F3813-00-00
По запросу
2
CLIP, RING art. BD3-F384N-00-00
По запросу
3
COVER, STEERING art. BD3-F3818-00-00
По запросу
4
BEARING, STEERING art. BD3-F3812-00-00
По запросу
5
WASHER art. BD3-F3427-00-00
По запросу
6
NUT art. BD3-F3856-00-00
По запросу
7
PIN 2 art. BD3-F146E-00-00
По запросу
8
NUT art. BD3-F3877-00-00
По запросу
9
HOLDER, BEARING art. BD3-F3872-00-00
По запросу
10
JOINT, UNIVERSAL 1(replaces BD3-F3841-00-00) art. BD3-F3841-20-00
По запросу
11
JOINT, UNIVERSAL 2 art. BD3-F3845-00-00
По запросу
12
NUT art. BD3-F1791-00-00
По запросу
13
NUT art. BD3-F1829-00-00
По запросу
14
ROD, TIE(replaces BD3-F3831-00-00) art. BD3-F3831-10-00
По запросу
15
JOINT, UNIVERSAL 1(replaces BD3-F3841-00-00) art. BD3-F3841-20-00
По запросу
16
JOINT, UNIVERSAL 2 art. BD3-F3845-00-00
По запросу
17
NUT art. BD3-F1791-00-00
По запросу
18
NUT art. BD3-F1829-00-00
По запросу
19
ROD, TIE(replaces BD3-F3831-00-00) art. BD3-F3831-10-00
По запросу
20
KNUCKLE, STEERING 1 art. BD3-F3511-00-00
По запросу
21
KNUCKLE, STEERING 2 art. BD3-F3521-00-00
По запросу
22
SPACER art. BD3-F38B2-00-00
По запросу
23
WASHER, FELT art. BD3-F3165-00-00
По запросу
24
NUT art. BD3-F4531-00-00
По запросу
25
PIN art. BD3-F112N-00-00
По запросу
26
BOLT 2 art. BD3-F4177-00-00
По запросу
27
WASHER 4 art. BD3-F2246-00-00
По запросу
28
PIN art. BD3-F4374-00-00
По запросу
29
SEAL art. BD3-F3844-00-00
По запросу
30
BRACKET, STEERING LOWER art. BD3-F3868-00-00
По запросу
