модель 2016 года
- Модель Raptor 90
- Код модели RAPTOR 90 (YFM09RYXGL)

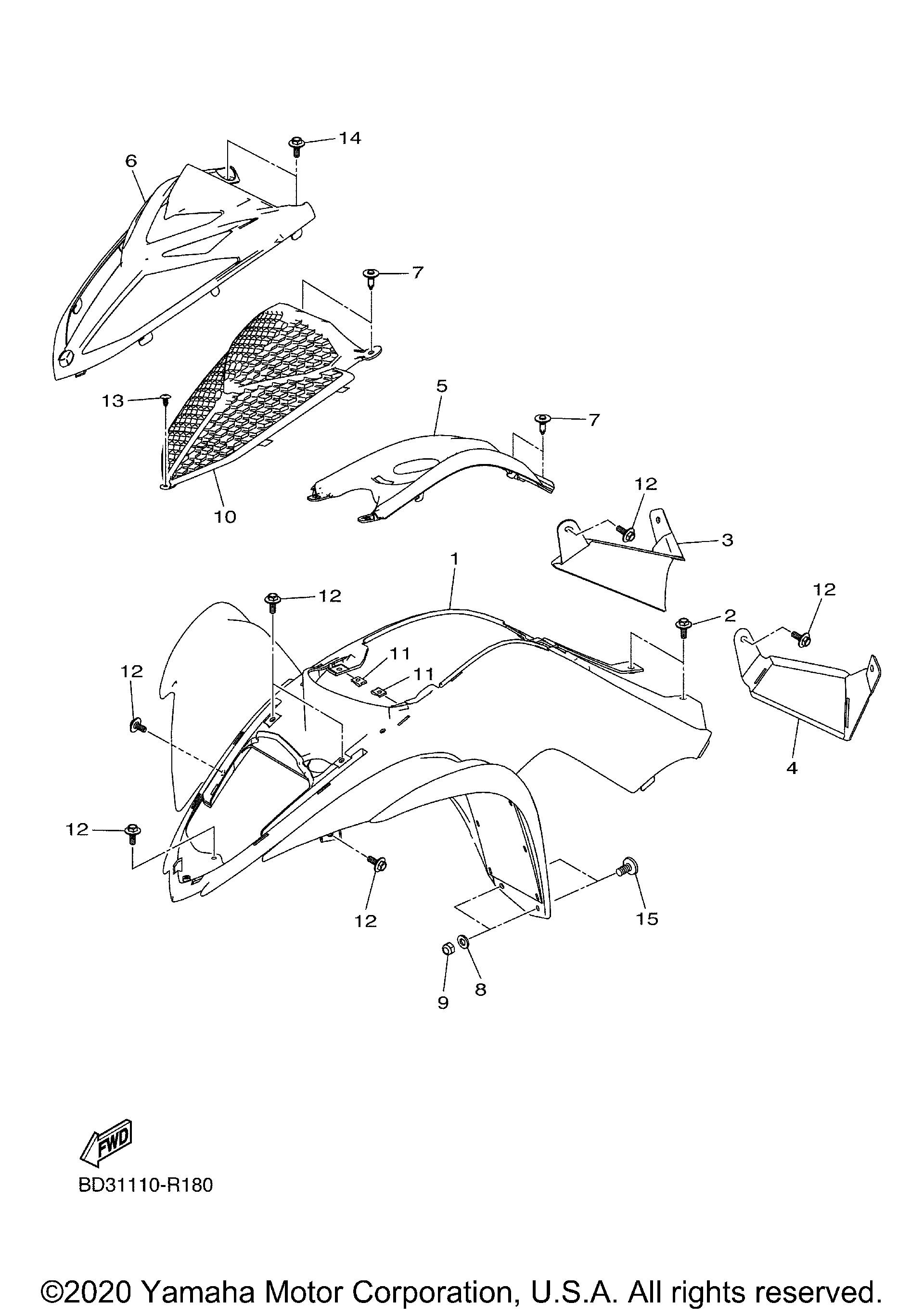

Схема переднего крыла для RAPTOR 90 (YFM09RYXGL)
Схема
Детали
Номер
Наименование детали
Цена
1
FRONT FENDER ASSY art. BD3-F1500-30-00
По запросу
2
BOLT art. BD3-F1738-00-00
По запросу
3
COVER, SIDE 2 art. BD3-F1721-00-00
По запросу
4
COVER, SIDE 1 art. BD3-F1711-00-00
По запросу
5
COVER, TOP art. BD3-F171A-00-00
По запросу
6
FENDER, FRONT 2 art. BD3-F1556-00-00
По запросу
7
RIVET art. BD3-F1728-00-00
По запросу
8
WASHER art. BD3-F2149-00-00
По запросу
9
NUT, SPEED 3 art. BD3-F4148-00-00
По запросу
10
COVER, RADIATOR art. BD3-E2467-00-00
По запросу
11
NUT art. BD3-F4149-00-00
По запросу
12
BOLT 2 art. BD3-F1632-00-00
По запросу
13
SCREW 1 art. BD3-F2969-00-00
По запросу
14
BOLT 2 art. BD3-F3356-00-00
По запросу
15
SCREW 4 art. BD3-F11C8-00-00
По запросу
