модель 2016 года
- Модель Raptor 90
- Код модели RAPTOR 90 (YFM09RYXGL)

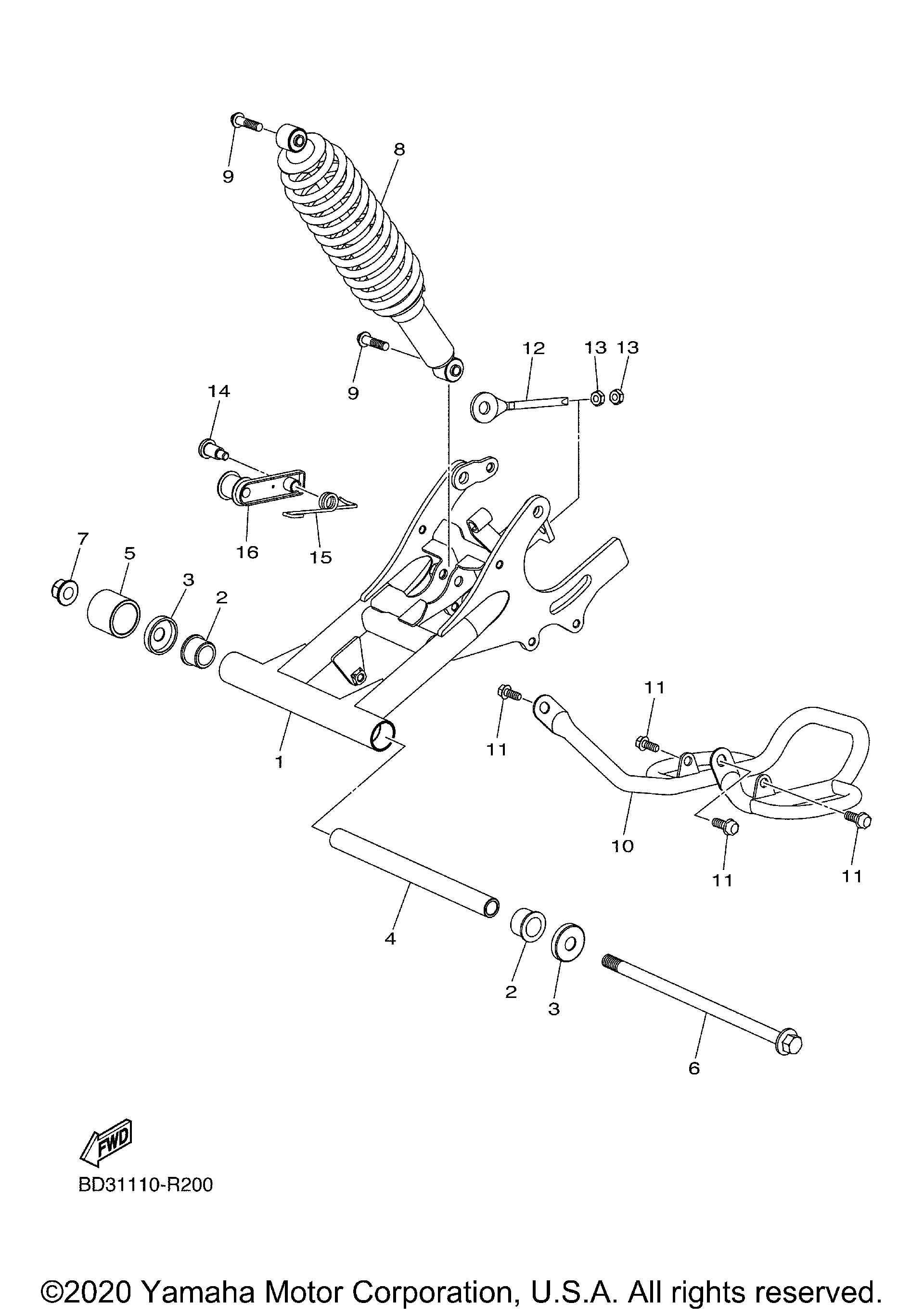

Схема заднего рычага подвески для RAPTOR 90 (YFM09RYXGL)
Схема
Детали
Номер
Наименование детали
Цена
1
REAR ARM COMP.(replaces BD3-F2110-00-00) art. BD3-F2110-10-00
По запросу
2
Втулка Yamaha art. BD3-F2123-00-00
По запросу
3
COVER, THRUST 1 art. BD3-F2128-00-00
По запросу
4
COLLAR, DISTANCE art. BD3-F2126-00-00
По запросу
5
SEAL, GUARD art. BD3-F2151-00-00
По запросу
6
BOLT 2 art. BD3-F1722-00-00
По запросу
7
NUT 1 art. BD3-F1535-00-00
По запросу
8
SHOCK ABSORBER ASSY, REAR art. BD3-F2210-00-00
По запросу
9
BOLT art. BD3-F4834-00-00
По запросу
10
GUARD 1(replaces BD3-F2361-00-00) art. BD3-F2361-10-00
По запросу
11
BOLT art. BD3-F3876-00-00
По запросу
12
PULLER, CHAIN 1(replaces BD3-F5388-00-00) art. BD3-F5388-10-00
По запросу
13
NUT 2 art. BD3-F1536-00-00
По запросу
14
BOLT art. BD3-F3769-00-00
По запросу
15
SPRING, TENSIONER art. BD3-F2169-00-00
По запросу
16
BRACKET, TENSIONER(replaces BD3-F2183-00-00) art. BD3-F2183-10-00
По запросу
