модель 2016 года
- Модель Raptor 90
- Код модели RAPTOR 90 (YFM09RYXGL)

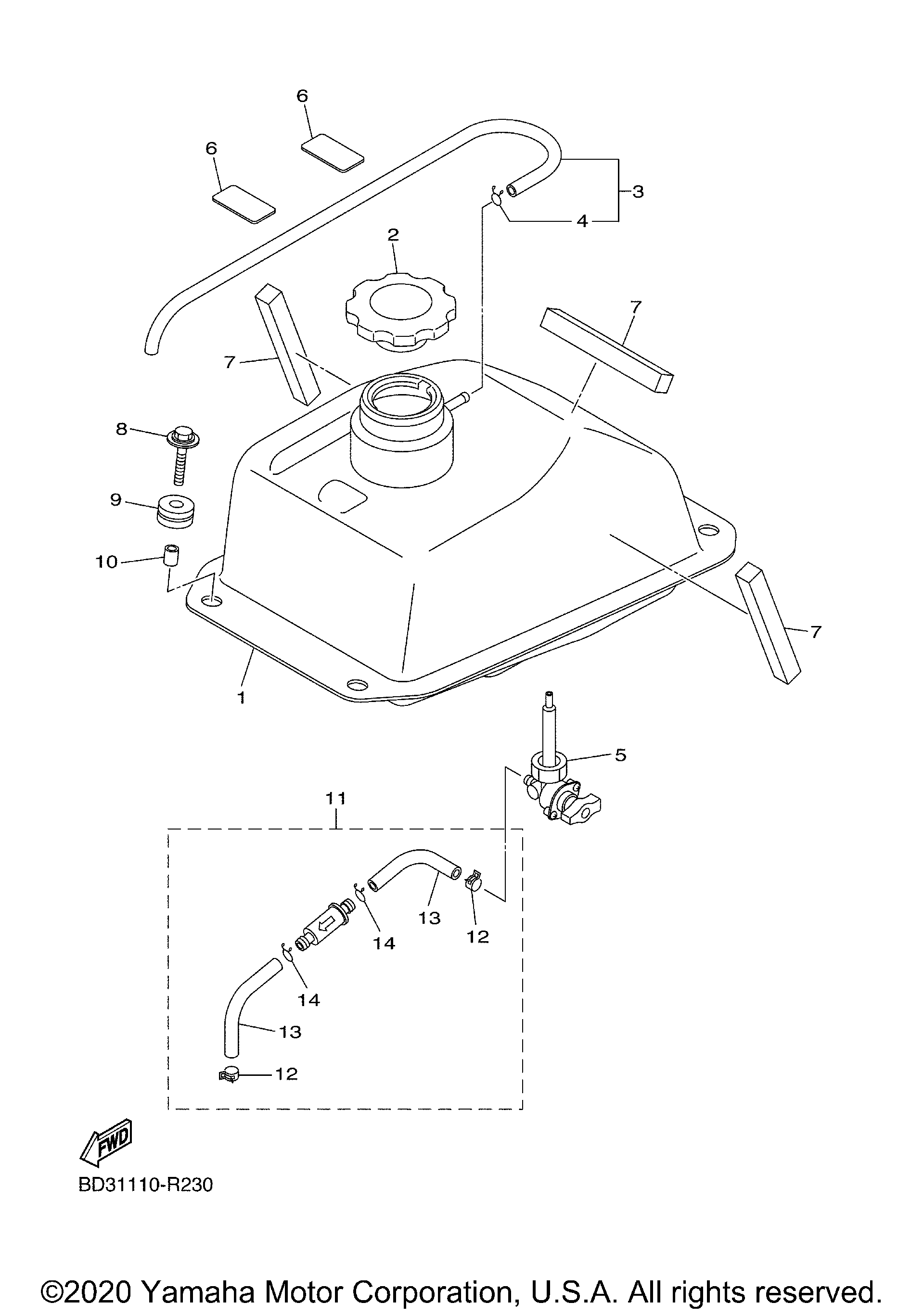

Схема топливного бака для RAPTOR 90 (YFM09RYXGL)
Схема
Детали
Номер
Наименование детали
Цена
1
FUEL TANK COMP.(replaces BD3-F4110-00-00) art. BD3-F4110-10-00
По запросу
2
CAP ASSY art. BD3-F4610-00-00
По запросу
3
HOSE ASSY art. BD3-F318J-00-00
По запросу
4
. .CLIP art. BD3-F3447-00-00
По запросу
5
FUEL COCK ASSY 1 art. BD3-F4500-00-00
По запросу
6
TAPE, 1 art. BD3-F1566-00-00
По запросу
7
DAMPER, LOCATING 1 art. BD3-F4181-00-00
По запросу
8
BOLT art. BD3-F3492-00-00
По запросу
9
GROMMET art. BD3-F4339-00-00
По запросу
10
COLLAR art. BD3-F412G-00-00
По запросу
11
FILTER ASSY art. BD3-F4560-00-00
По запросу
12
. .CLAMP, FUEL PIPE 1 art. BD3-F4366-00-00
По запросу
13
. .TUBE art. BD3-F4864-00-00
По запросу
14
. .CLIP art. BD3-F411M-00-00
По запросу
