модель 2009 года
- Модель 366
- Код модели ATV 366 4X4 AUTOMATIC RED [A2009IDG4BUSR]

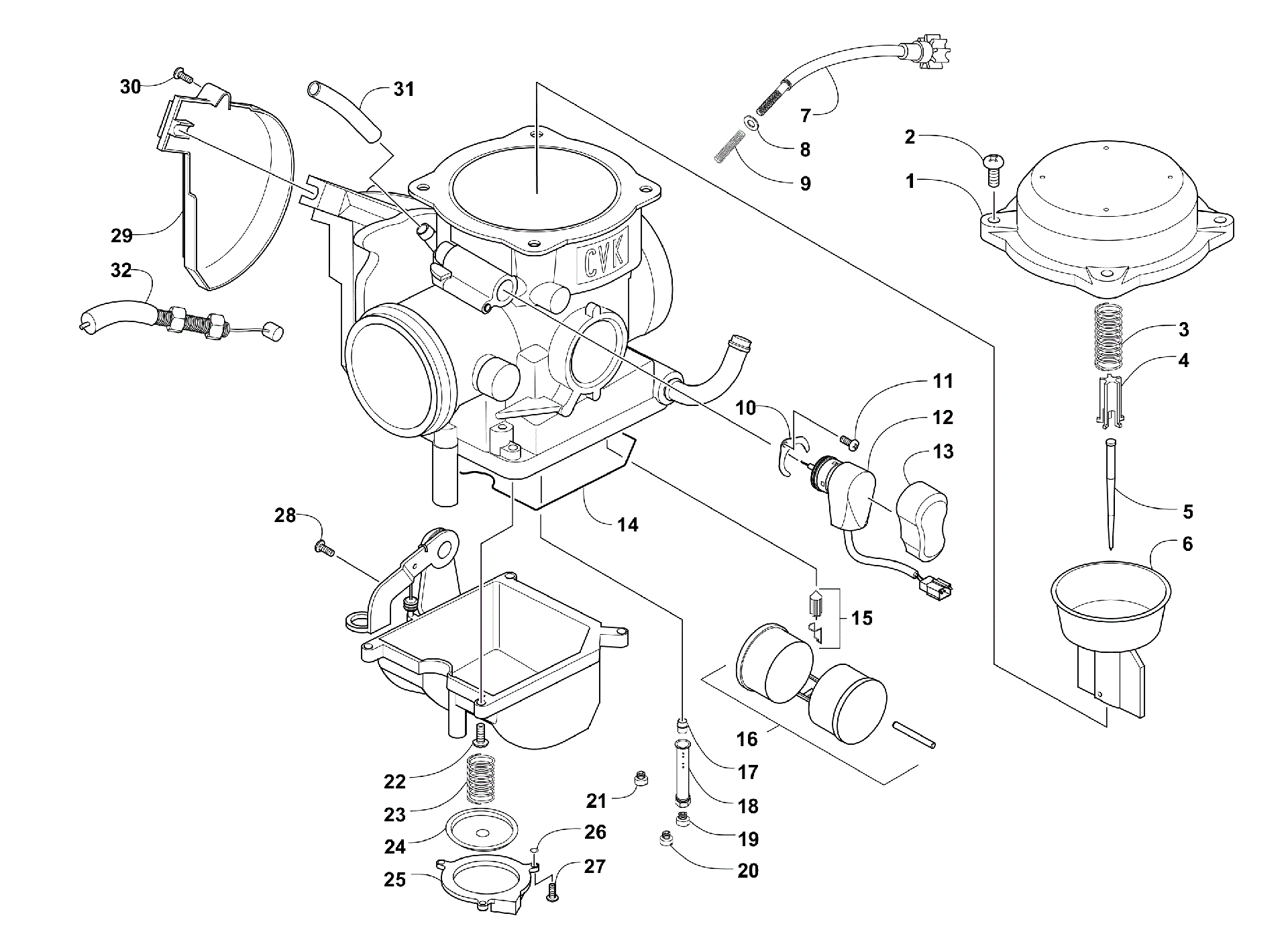

Схема карбюратора [90907] для ATV 366 4X4 AUTOMATIC RED [A2009IDG4BUSR]
Схема
Детали
![Карбюратор [90907]](/upload/schemas/633b0cae0e69c0.77414118.gif)
Номер
Наименование детали
Цена
1
COVER, TOP art. 5507-001
По запросу
2
SCREW, TOP COVER art. 5507-002
По запросу
3
SPRING art. 5507-240
По запросу
4
Пружина Arctic Cat art. 5507-005
По запросу
5
JET NEEDLE art. 5507-243
По запросу
6
PISTON, VACUUM art. 5507-004
По запросу
7
STOP SCREW COMP. art. 5507-027
По запросу
8
WASHER art. 5507-028
По запросу
9
SPRING art. 5507-029
По запросу
10
PLATE art. 5507-115
По запросу
11
SCREW art. 5507-117
По запросу
12
Choke, Electric art. 5507-180
По запросу
13
COVER art. 5507-114
По запросу
14
O-RING, FLOAT CHAMBER art. 5507-067
По запросу
15
FLOAT VALVE SET art. 5507-107
По запросу
16
Поплавок Arctic Cat art. 5507-039
от 3 119 ₽
17
NEEDLE JET art. 5507-007
По запросу
18
HOLDER, NEEDLE- JET art. 5507-047
По запросу
19
MAIN JET #112 art. 3305-434
По запросу
20
STARTER JET 75 art. 5507-097
По запросу
21
JET,SLOW #38 art. 5507-246
По запросу
22
SCREW art. 5507-017
По запросу
23
SPRING art. 5507-032
По запросу
24
Diaphragm art. 5507-197
По запросу
25
PUMP HOUSING art. 5507-198
По запросу
26
U RING art. 5507-034
По запросу
27
SCREW art. 5507-035
По запросу
28
SCREW, DRAIN art. 5507-050
По запросу
29
COVER art. 5507-036
По запросу
30
SCREW(TOP COVER) art. 5507-037
По запросу
31
Топливный шланг Arctic Cat art. 0410-070
от 6 122 ₽
32
CABLE,THROTTLE art. 3323-029
По запросу
470
CARB,CVK 34mm-(GRAVITY)(366,350 KYMCO) art. 0470-737
По запросу
