модель 2009 года
- Модель 366
- Код модели ATV 366 4X4 AUTOMATIC RED [A2009IDG4BUSR]

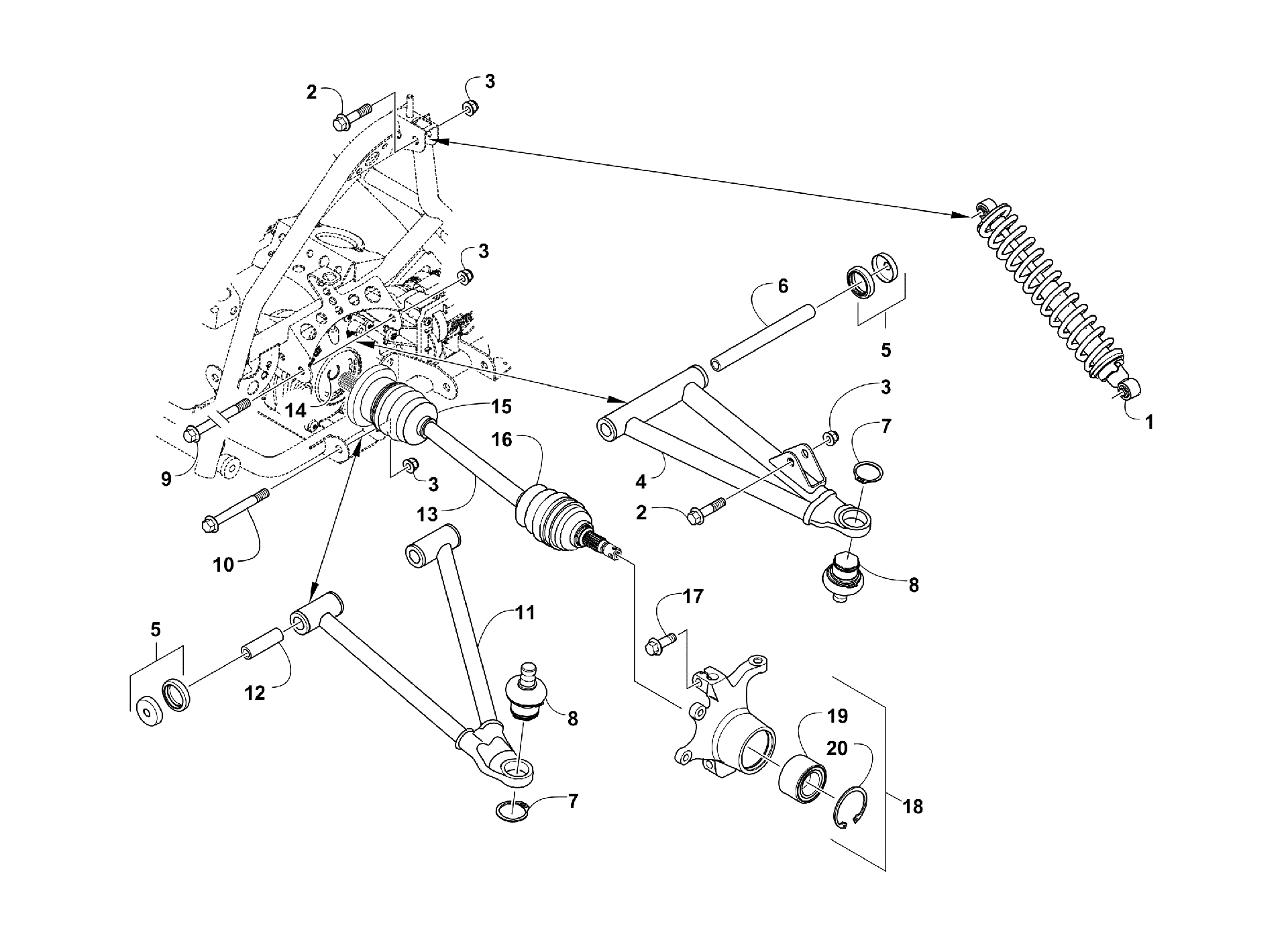

Схема узла передней подвески [90890] для ATV 366 4X4 AUTOMATIC RED [A2009IDG4BUSR]
Схема
Детали
![Узел передней подвески [90890]](/upload/schemas/633b18e122ec01.06812057.gif)
Номер
Наименование детали
Цена
1
Shock/Spring Assembly Platinum art. 3313-330
По запросу
2
SCREW,CAP-HFH M10X1.25X40 art. 3303-376
По запросу
3
NUT U 10MM art. 3304-031
По запросу
4
A-Arm, Upper Left Platinum (inc. 5-8) art. 3313-085
По запросу
4
A-Arm, Upper Right Platinum (inc. 5-8) art. 3313-084
По запросу
5
Сальник рычага подвески Arctic Cat art. 3313-113
от 420 ₽
6
Втулка рычага подвески Arctic Cat art. 3313-111
от 2 006 ₽
7
Зажим шаровой опоры Arctic Cat art. 0423-009
от 221 ₽
8
Шаровая опора Arctic Cat art. 0405-483
от 2 919 ₽
Аналог
1 810 ₽
Требуется 4 шт.
Подписаться
Аналог
2 000 ₽
Требуется 4 шт.
Подписаться
9
SCREW,CAP-HFH M10 X 1.25 art. 3313-430
По запросу
10
SCREW,CAP-HFH M10X1.25X85 art. 3304-183
По запросу
11
A-ARM,FRONT LWR-RH-ASSY (PL) (inc. 5, 7, 8, and 12) art. 3313-080
По запросу
11
A-Arm, Lower Left Platinum (inc. 5, 7, 8, and 12) art. 3313-081
По запросу
12
Втулка рычага подвески Arctic Cat art. 3313-107
от 1 397 ₽
13
HALFSHAFT (inc. 14-16) art. 3313-447
По запросу
14
CLIP,RETAINING-INBOARD art. 0423-844
По запросу
15
DIFF SIDE BOOT SERVICE KIT(IN BOARD) art. 3313-560
По запросу
16
Пыльник привода Arctic Cat art. 3313-558
от 8 411 ₽
17
Болт переднего кулака Arctic Cat art. 0423-998
от 390 ₽
18
Кулак поворотный левый Arctic Cat art. 0505-979
По запросу
18
Поворотный кулак правый art. 0505-978
от 13 680 ₽
19
Bearing, Wheel art. 1402-027
от 1 890 ₽
20
Стопорное кольцо Arctic Cat art. 0423-423
от 420 ₽
