модель 2009 года
- Модель 366
- Код модели ATV 366 4X4 AUTOMATIC RED [A2009IDG4BUSR]

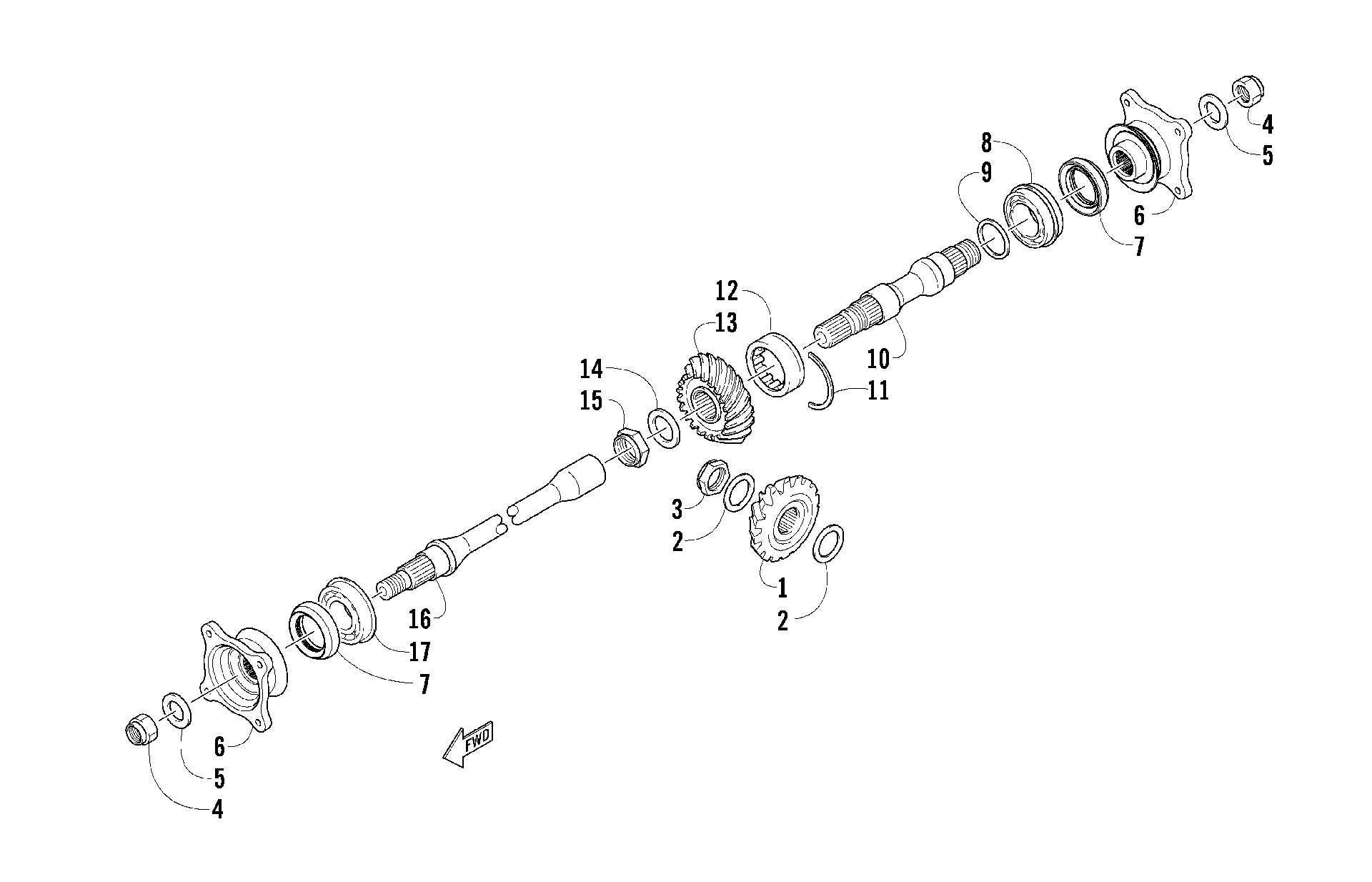

Схема secondary привод ASSEMBLY [90911] для ATV 366 4X4 AUTOMATIC RED [A2009IDG4BUSR]
Схема
Детали
![Secondary привод ASSEMBLY [90911]](/upload/schemas/633b25fdb1a064.22939515.gif)
Номер
Наименование детали
Цена
1
GEAR, SECONDARY DRIVE art. 0819-018
По запросу
2
WASHER THRUST 20MM art. 3305-554
По запросу
3
NUT, HEX-COLLLARD (M20X1.5) art. 0827-047
По запросу
4
NUT art. 3306-428
По запросу
5
WASH 16 MM art. 3304-958
По запросу
6
FLANGE, OUTPUT JOINT - REAR art. 0819-022
По запросу
7
Сальник Arctic Cat art. 0830-144
от 2 100 ₽
8
BEARING,CONRAD-W/SNAPRING art. 0832-041
По запросу
9
SHIM L DRIVEN BEVEL GEAR T=1.15MM art. 0828-088
По запросу
10
SHAFT, SECONDARY DRIVEN - REAR art. 0819-021
По запросу
11
C-RING-DRIVEN BEARING art. 0819-070
По запросу
12
BEARING,NEEDLE ROLLER-W/CUTOUT art. 0832-040
По запросу
13
GEAR, SECONDARY DRIVEN art. 0819-019
По запросу
14
WASHER,22.2X35.8X2.5 art. 0828-090
По запросу
15
NUT,SEC DRIVEN GEAR,22MM art. 0827-022
По запросу
16
SHAFT,SECONDARY DVN-FRONT (4X4) art. 0819-020
По запросу
17
BEARING,FR SEC DVN SHAFT (4X4) art. 0832-026
По запросу
