модель 2009 года
- Модель 366
- Код модели ATV 366 4X4 AUTOMATIC RED [A2009IDG4BUSR]

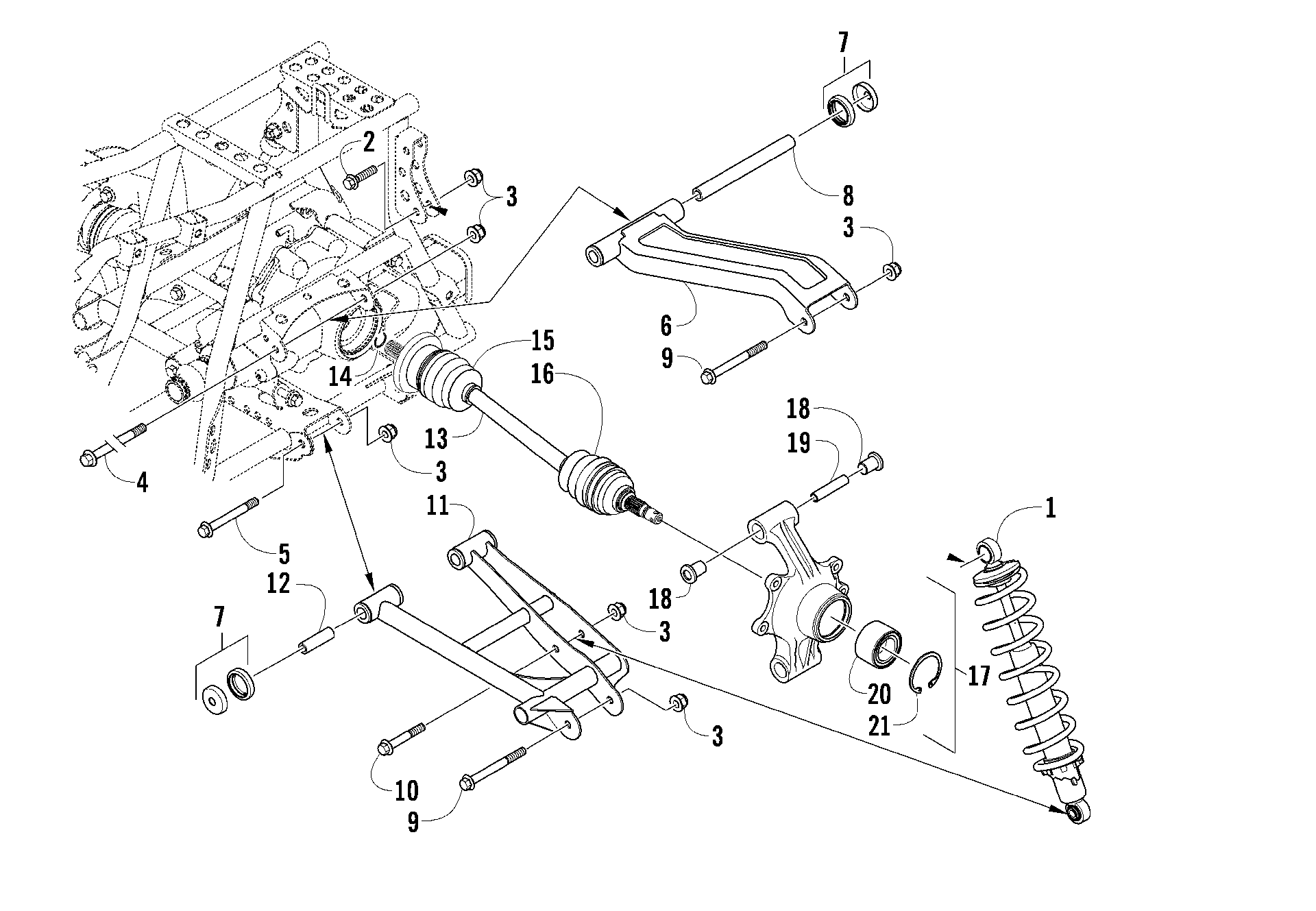

Схема задней подвески ASSEMBLY [90891] для ATV 366 4X4 AUTOMATIC RED [A2009IDG4BUSR]
Схема
Детали
![Задняя подвеска ASSEMBLY [90891]](/upload/schemas/633b241dad3b68.56655952.gif)
Номер
Наименование детали
Цена
1
SHOCK/SPRING-REAR-ASSY (PLT) art. 3313-541
По запросу
2
SCREW,CAP-HFH M10X1.25X40 art. 3303-376
По запросу
3
NUT U 10MM art. 3304-031
По запросу
4
SCREW,CAP-HFH M10 X 1.25 art. 3313-430
По запросу
5
SCREW,CAP-HFH M10X1.25X85 art. 3304-183
По запросу
6
CONTROL ARM,LH UPPER-ASSY(PLT) (inc. 7-8) art. 3313-121
По запросу
6
CONTROL ARM,RH UPPER-ASSY(PLT) (inc. 7-8) art. 3313-120
По запросу
7
Сальник рычага подвески Arctic Cat art. 3313-113
от 420 ₽
8
Втулка рычага подвески Arctic Cat art. 3313-111
от 2 006 ₽
9
Болт Arctic Cat art. 8409-000
от 310 ₽
10
SCREW,CAP-HFH M10X1.25X65 CL10.9 Z&Y art. 8409-065
По запросу
11
A-ARM,RH LOWER-ASSEMBLY (PLAT) (inc. 7 and 12) art. 3313-134
По запросу
11
A-ARM,LH LOWER-ASSEMBLY (PLAT) (inc. 7 and 12) art. 3313-135
По запросу
12
Втулка рычага подвески Arctic Cat art. 3313-107
от 1 397 ₽
13
HALFSHAFT (inc. 14-16) art. 3313-448
По запросу
14
CLIP,RETAINING-INBOARD art. 0423-845
По запросу
15
DIFF SIDE BOOT SERVICE KIT(IN BOARD) art. 3313-560
По запросу
16
Пыльник привода Arctic Cat art. 3313-558
от 8 411 ₽
17
Knuckle, Rear - Assembly (inc. 18-21) art. 0504-616
По запросу
17
Задняя цапфа левая Arctic Cat art. 0504-549
от 14 450 ₽
18
Втулка рычага подвески art. 0403-283
от 368 ₽
Аналог
1 470 ₽
Требуется 8 шт.
Подписаться
Аналог
Втулки задних рычагов Bronco для Arctic Cat
art. AT-04559
4 330 ₽
Требуется 8 шт.
Подписаться
Аналог
3 570 ₽
Требуется 8 шт.
19
Втулка рычага подвески art. 0403-437
от 1 029 ₽
Аналог
Втулки задних рычагов Bronco для Arctic Cat
art. AT-04559
4 330 ₽
Требуется 4 шт.
Подписаться
20
Bearing, Wheel art. 1402-027
от 1 890 ₽
21
Стопорное кольцо Arctic Cat art. 0423-423
от 420 ₽
