модель 2009 года
- Модель 366
- Код модели ATV 366 4X4 AUTOMATIC RED [A2009IDG4BUSR]

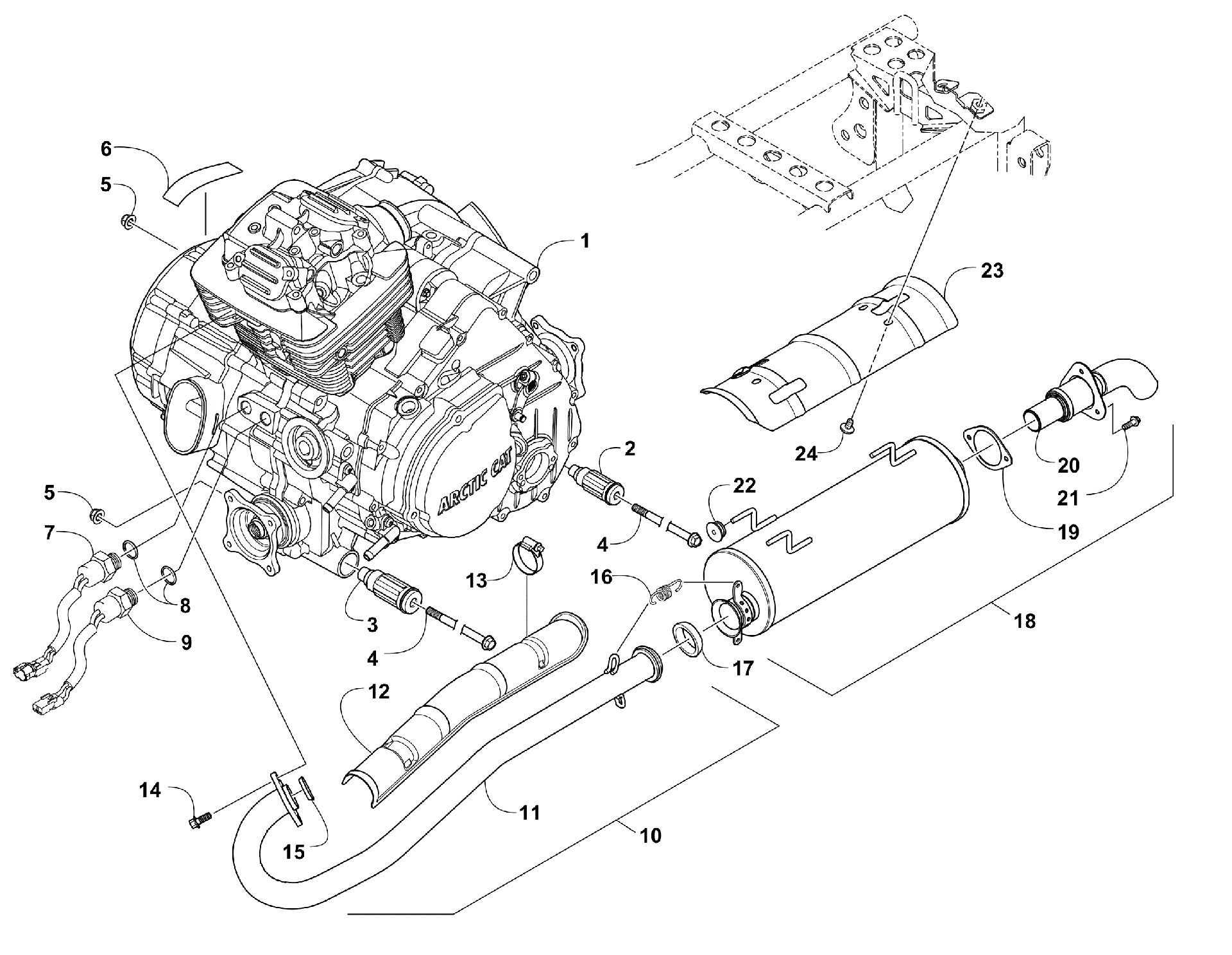

Схема двигателя AND EXHAUST [90900] для ATV 366 4X4 AUTOMATIC RED [A2009IDG4BUSR]
Схема
Детали
![Двигатель AND EXHAUST [90900]](/upload/schemas/633b151f243dc2.85101893.gif)
Номер
Наименование детали
Цена
1
ENGINE,366 (inc. 2-3) art. 3313-400
По запросу
2
MOUNT,RUBBER-ENGINE art. 0801-092
По запросу
3
MOUNT,RUBBER-ENGINE 79.5MM art. 0801-144
По запросу
4
BOLT,HFH M10-1.25X185 CL10.9 ZY art. 3323-174
По запросу
5
NUT U 10MM art. 3304-031
По запросу
6
Decal, Warning art. 0411-426
По запросу
7
SWITCH,TEMP-FAN art. 3313-432
По запросу
8
O-RING,TEMP SWITCH (13.5X1.5) art. 0830-180
По запросу
9
SWITCH,TEMP-LIGHT art. 3313-431
По запросу
10
PIPE,EXHAUST-ASSY (inc. 11-13) art. 3313-364
По запросу
11
PIPE,EXHAUST-BLACK art. 3313-024
По запросу
12
SHIELD,EXHAUST PIPE art. 3313-025
По запросу
13
Clamp, Hose art. 0423-317
По запросу
14
BOLT,FLANGE 8*16 art. 3313-710
По запросу
15
SEAL,EXHAUST PIPE art. 0412-007
По запросу
16
Пружина Arctic Cat art. 0612-668
от 683 ₽
17
Gasket, Exhaust - Tail Pipe art. 0612-188
от 1 554 ₽
18
MUFFLER-ASSEMBLY (inc. 19-21) art. 3313-640
По запросу
19
GASKET,SPARK ARRESTER art. 3313-708
По запросу
20
Arrester, Spark - Assembly art. 3313-720
По запросу
21
BOLT FLANGE 6*16 art. 3305-344
По запросу
22
GROMMET,MUFFLER art. 3313-264
По запросу
23
Cover, Muffler art. 3313-026
По запросу
24
BOLT,WASHER 6*12 art. 3313-711
По запросу
