модель 2009 года
- Модель 366
- Код модели ATV 366 4X4 AUTOMATIC RED [A2009IDG4BUSR]

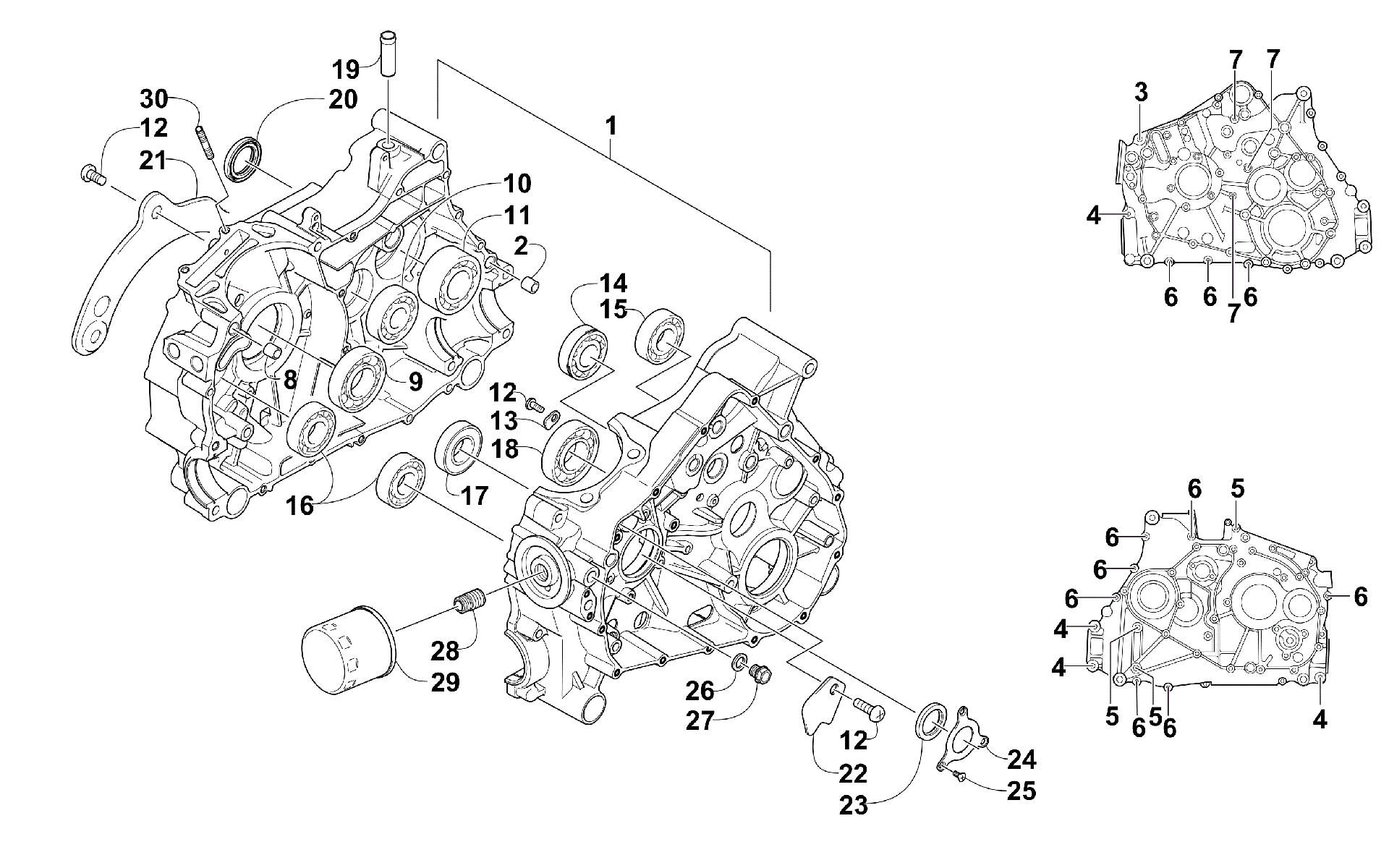

Схема картера ASSEMBLY [90863] для ATV 366 4X4 AUTOMATIC RED [A2009IDG4BUSR]
Схема
Детали
![Картер ASSEMBLY [90863]](/upload/schemas/633b1070874283.03740237.gif)
Номер
Наименование детали
Цена
1
CRANK CASE COMP RIGHT (inc. 2-5) art. 0801-021
По запросу
2
PIN,DOWEL art. 0829-050
По запросу
3
BOLT FLANGE 8*60 art. 3303-372
По запросу
4
BOLT,FLANGE (M8X1.25X50) art. 0826-126
По запросу
5
ACS SCREW,HFH-M8-1.25x85 art. 0826-064
По запросу
6
BOLT FLANGE SH 6*45 art. 3303-387
По запросу
7
ACS SCREW,HFH-M6-1x70 art. 0826-065
По запросу
8
PIN,DOWEL art. 0829-046
По запросу
9
BEARING,RADIAL BALL 6207-9C3(use -087) art. 0832-086
По запросу
10
Bearing art. 0832-073
По запросу
11
BEARING,BALL, D/R 30 X 62 X 23.8 art. 0832-074
По запросу
12
SCREW,PPH,M6X1X12 art. 0826-144
По запросу
13
RETAINER,BEARING art. 0822-104
По запросу
14
BRG RADIAL BALL 6205 art. 3304-195
По запросу
15
BRG BALL RADIAL 6204 art. 3304-699
По запросу
16
BEARING,CONRAD-6204RHR art. 0832-022
По запросу
17
BEARING,CONRAD-6207 - 35RUEF art. 0832-020
По запросу
18
BEARING art. 0832-019
По запросу
19
TUBE,CRANKCASE VENT art. 0801-027
По запросу
20
SEAL, DRIVESHAFT art. 0830-066
По запросу
21
PLATE, OIL GUIDE - RIGHT art. 0801-018
По запросу
22
PLATE, OIL GUIDE - LEFT art. 0801-019
По запросу
23
SEAL, CRANKSHAFT OIL art. 0830-058
По запросу
24
RETAINER,CS OIL SEAL- MIDDLE art. 0805-018
По запросу
25
SCREW,PFH,M6X1X8 art. 0826-145
По запросу
26
Шайба Arctic Cat art. 0830-143
По запросу
27
PLUG,CASE 12*14 art. 0835-004
По запросу
28
UNION,OIL FILTER (KY) art. 0812-066
По запросу
29
Фильтр масляный Arctic Cat art. 0812-135
от 990 ₽
30
BOLT,STUD M6X1 X 40 art. 3313-721
По запросу
