модель 2009 года
- Модель 366
- Код модели ATV 366 4X4 AUTOMATIC RED [A2009IDG4BUSR]

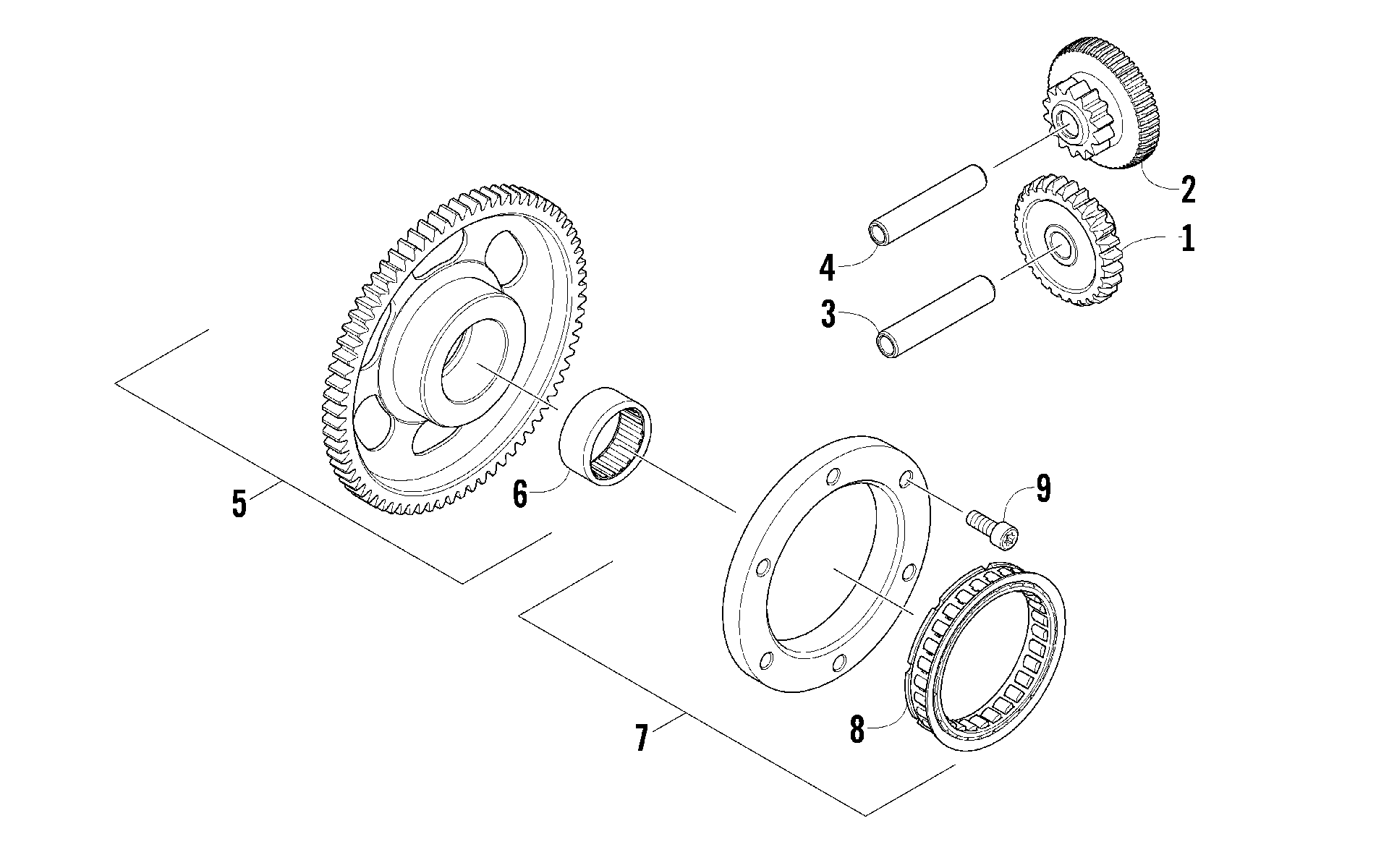

Схема сцепления стартера ASSEMBLY [90909] для ATV 366 4X4 AUTOMATIC RED [A2009IDG4BUSR]
Схема
Детали
![Сцепление стартера ASSEMBLY [90909]](/upload/schemas/633b28d0e5e0c6.81225944.gif)
Номер
Наименование детали
Цена
1
Шестерня стартера Arctic Cat art. 0815-022
от 4 179 ₽
2
Gear, Starter Idler - No. 1 Up to Engine Serial Number 1301260 art. 0815-025
По запросу
2
Шестерня стартера Arctic Cat art. 0815-031
По запросу
3
PIN,STARTER IDLER GEAR-NO.2 art. 0815-015
По запросу
4
PIN, STARTER IDLER GEAR NO. 1 art. 0815-007
По запросу
5
GEAR,STARTER CLUTCH-MFG PKG 73T (inc. 6) art. 0815-023
По запросу
6
BEARING,NEEDLE ROLLER-31 X 39 X 18 art. 0832-069
По запросу
7
CLUTCH,ONE WAY-W/ HUB ASSEMBLY (inc. 8) art. 0802-044
По запросу
8
Not A Serviceable Item art. 0
По запросу
9
SCREW,HSH-M8X1.25X20 art. 0826-120
По запросу
