модель 2009 года
- Модель 366
- Код модели ATV 366 4X4 AUTOMATIC RED [A2009IDG4BUSR]

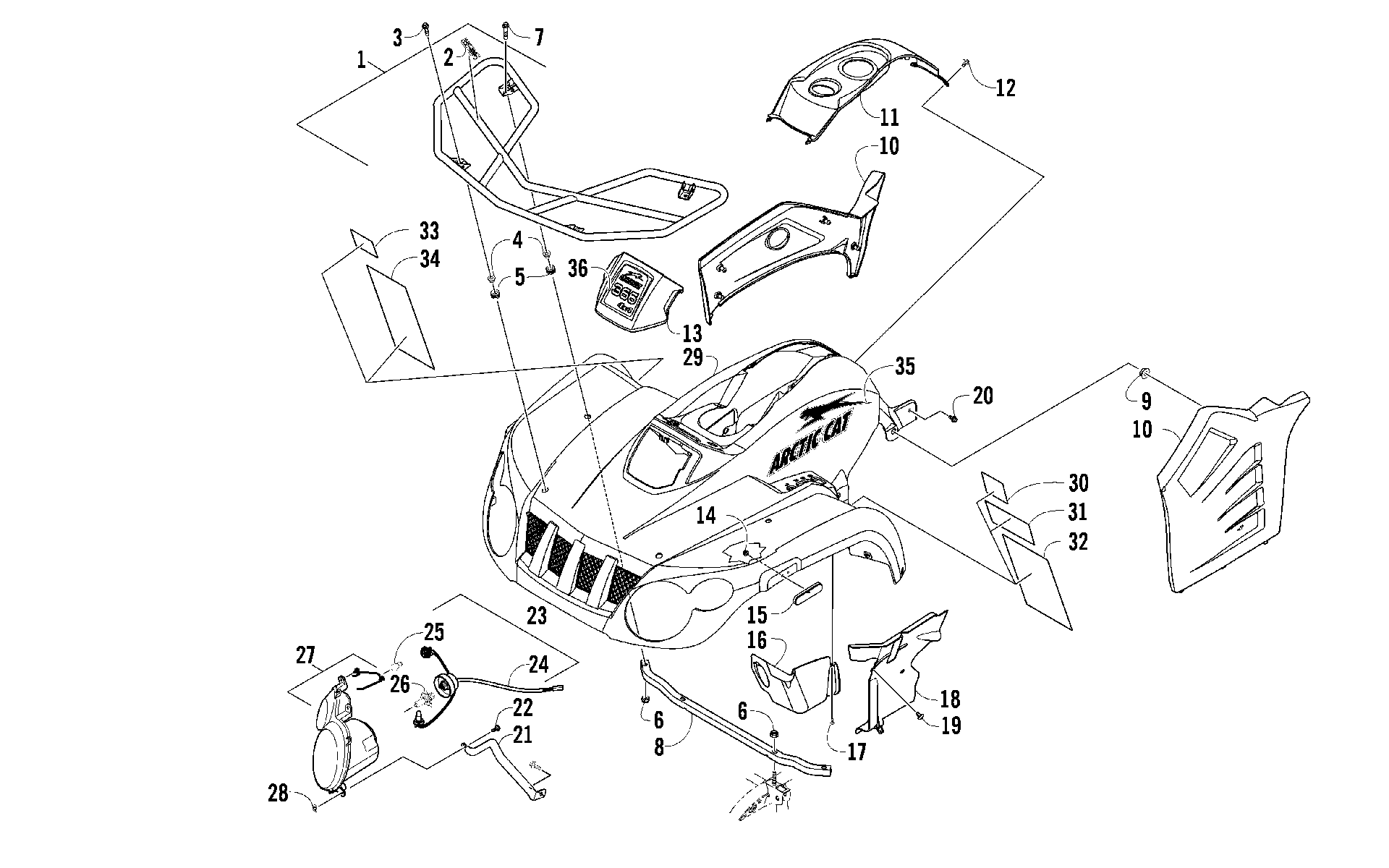

Схема передней части BODY, RACK, AND HEADLIGHT ASSEMBLY [90884] для ATV 366 4X4 AUTOMATIC RED [A2009IDG4BUSR]
Схема
Детали
![Передняя часть BODY, RACK, AND HEADLIGHT ASSEMBLY [90884]](/upload/schemas/633b16fe0f7684.57749311.gif)
Номер
Наименование детали
Цена
1
Rack, Front - Assembly (inc. 2) art. 3313-372
По запросу
2
DECAL,WARNING RACK (75LB) art. 1411-681
По запросу
3
BOLT,M8*25 art. 3313-522
По запросу
4
Втулка крепежная Arctic Cat art. 0423-669
По запросу
5
GROMMET,RUBBER-12.7X23.8125 art. 0423-465
По запросу
6
NUT FLANGE 8MM art. 3304-668
По запросу
7
BOLT,FLANGE 8*50 art. 3313-713
По запросу
8
TUBE,REAR MOUNT-FRONT RACK-PAINTED art. 3313-469
По запросу
9
Втулка Arctic Cat art. 0423-678
от 326 ₽
10
Panel, Side - Lower - Left(replaces 3313-193) art. 3313-753
По запросу
10
PANEL,SIDE-RH art. 3313-752
По запросу
11
COVER,TANK-FUEL(RED) art. 3313-188
По запросу
12
CLIP FENDER art. 3304-057
По запросу
13
COVER,ELECTRICAL (RED) art. 3313-266
По запросу
14
NUT FLANGE 5MM(G) art. 3304-774
По запросу
15
REFLECTOR,FRONT (OVAL) art. 3313-359
По запросу
16
SHIELD,LINKAGE art. 3313-466
По запросу
17
SCREW TAPPING 5*16 (CIRCLE HEAD) art. 3304-650
По запросу
18
PANEL,SPLASH-LH art. 3313-445
По запросу
18
PANEL,SPLASH-RH(replaces 3313-444) art. 3313-756
По запросу
19
CLIP MUDGUARD art. 3303-592
По запросу
20
BOLT WASHER 8*16 art. 3305-783
По запросу
21
BRACKET,SUPPORT-HEADLIGHT-RH-PAINTED art. 3313-492
По запросу
21
BRACKET,SUPPORT-HEADLIGHT-LH-PAINTED art. 3313-493
По запросу
22
BOLT WASH 5*16 art. 3304-029
По запросу
23
Headlight - Assembly - Right (inc. 24-27) art. 3313-516
По запросу
23
Headlight - Assembly - Left (inc. 24-27) art. 3313-517
По запросу
24
Socket, Headlight - Assembly art. 3313-173
По запросу
25
BULB,BACKUP(R5W -12V 5W) (CLEAR) art. 3313-508
По запросу
26
BULB HEAD LIGHT art. 3303-846
По запросу
27
UNIT HEAD LIGHT L art. 3313-495
По запросу
27
ASSY, CLIP-RETAIN H. LIGHT (RH-SAE) art. 3313-249
По запросу
28
NUT CLIP 5MM art. 3304-061
По запросу
29
PANEL,FENDER-FRONT-RED (ASSY) (inc. 30-34) art. 3313-723
По запросу
30
DECAL,WARNING HILL art. 0411-835
По запросу
31
DECAL,WARNING-AGE (16) art. 1411-804
По запросу
32
Decal, Warning - General art. 1411-932
По запросу
33
DECAL,WARNING-OFF ROAD ONLY art. 1411-574
По запросу
34
DECAL,WARNING-PRE RIDE(AE) art. 1411-250
По запросу
35
DECAL,SIDE-ARCTIC CAT-RH(A&B BODY) art. 1411-634
По запросу
35
DECAL,SIDE-ARCTIC CAT-LH(A&B BODY) art. 1411-635
По запросу
36
DECAL,POD-366 art. 1411-691
По запросу
