модель 2009 года
- Модель 366
- Код модели ATV 366 4X4 AUTOMATIC RED [A2009IDG4BUSR]

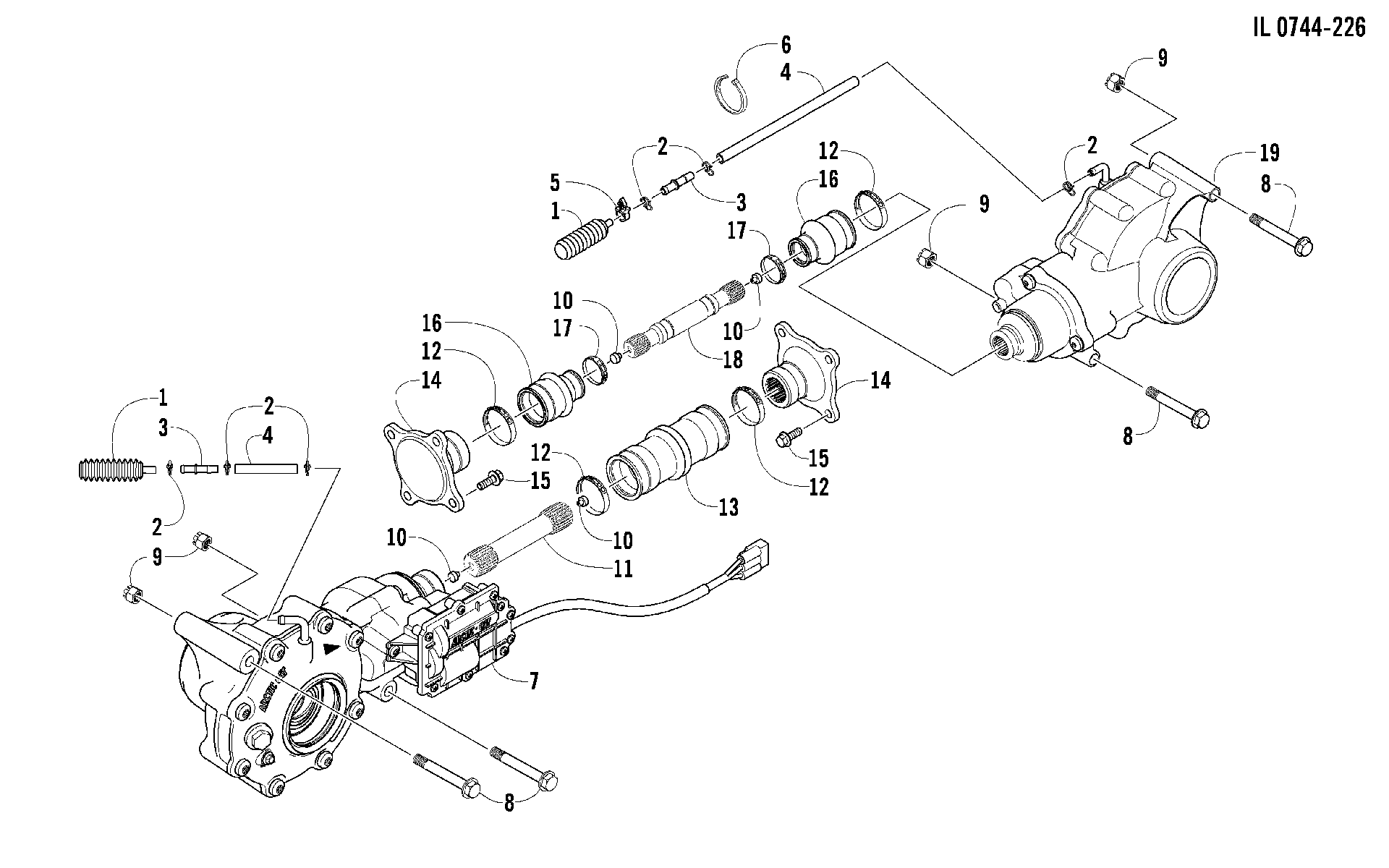

Схема трансмиссии ASSEMBLY [90903] для ATV 366 4X4 AUTOMATIC RED [A2009IDG4BUSR]
Схема
Детали
![Трансмиссия ASSEMBLY [90903]](/upload/schemas/633b142dbe5700.18881006.gif)
Номер
Наименование детали
Цена
1
BREATHER TUBE RR GEAR ASSY art. 3304-170
По запросу
2
Хомут сапуна Arctic Cat art. 0423-315
от 210 ₽
3
FITTING, BARB HOSE -INTAKE MANIFOLD art. 3323-150
По запросу
4
Топливный шланг Arctic Cat art. 0410-070
от 6 122 ₽
5
Clip, Routing Optional art. 0623-101
По запросу
6
Зажим Arctic Cat art. 0123-788
По запросу
7
Gearcase, Front art. 1502-398
По запросу
8
BOLT FLANGE 10*110 art. 3305-787
По запросу
9
NUT U 10MM art. 3304-031
По запросу
10
Демпфер резиновый карданного вала Arctic Cat art. 0673-618
от 368 ₽
11
SHAFT,PROPELLER art. 0402-963
По запросу
12
Хомут пыльника Arctic Cat art. 0423-393
от 683 ₽
13
BOOT,REAR DRIVE (M) art. 0402-954
По запросу
14
FLANGE,OUTPUT art. 2402-193
от 11 600 ₽
15
BOLT FLANGE 8*20 art. 3304-565
По запросу
16
Втулка рычага подвески Arctic Cat art. 3313-111
от 2 006 ₽
17
Хомут Arctic Cat art. 0423-411
По запросу
18
Карданный вал задний Arctic Cat art. 1402-234
По запросу
19
GEARCASE,REAR(3.1)-ASSEMBLY art. 1502-487
По запросу
