модель 2009 года
- Модель 500
- Код модели ATV 500 4X4 MANUAL RED [A2009IBM4AUSR]

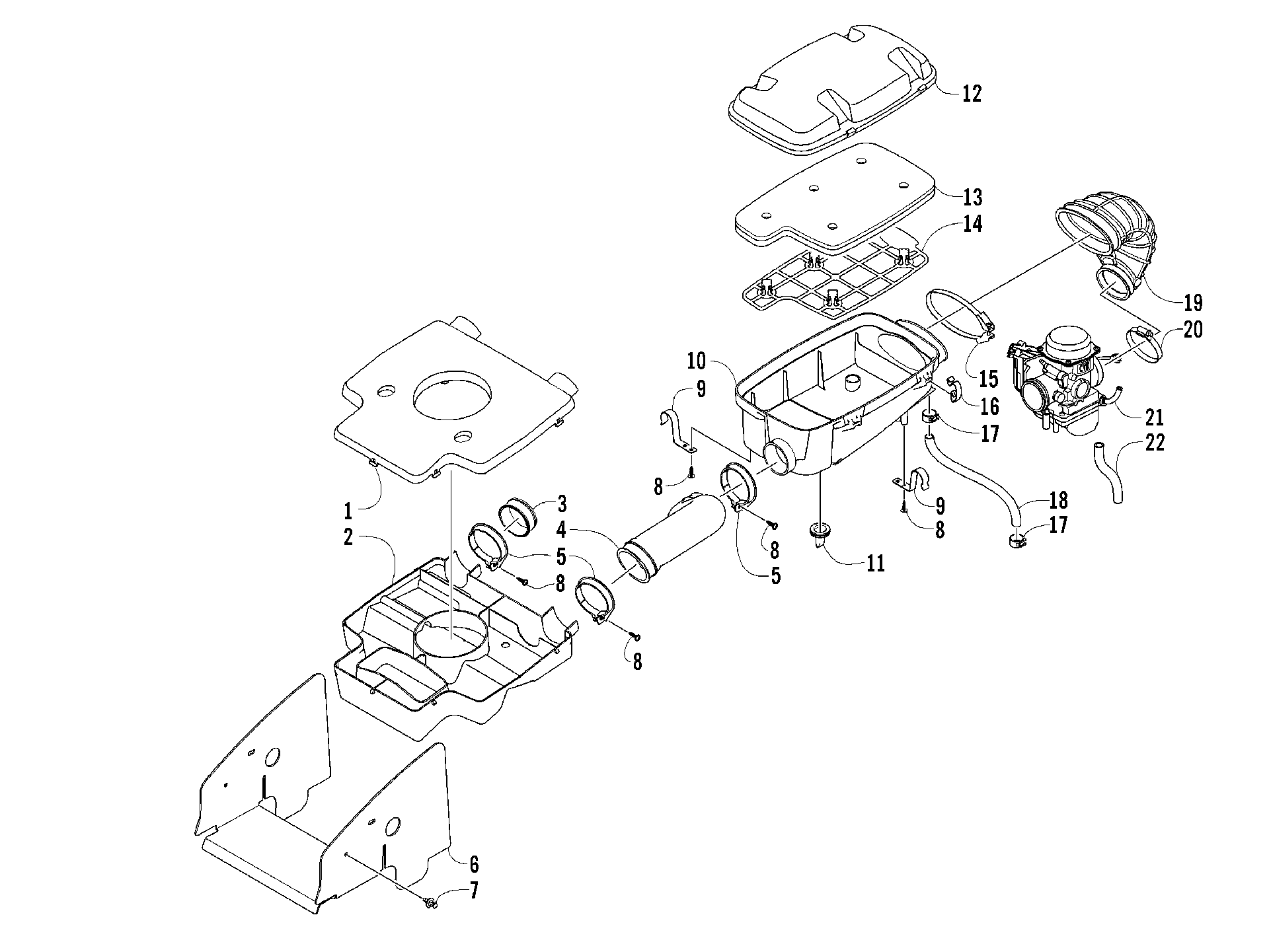

Схема воздушный впуск ASSEMBLY [89004] для ATV 500 4X4 MANUAL RED [A2009IBM4AUSR]
Схема
Детали
![Воздушный впуск ASSEMBLY [89004]](/upload/schemas/633b0947e66867.82251976.gif)
Номер
Наименование детали
Цена
1
DIVERTER,AIR-IN art. 0413-091
от 3 200 ₽
2
DIVERTER,AIR INTAKE-BOTTOM art. 0413-093
от 3 500 ₽
Аналог
Корпус верхний впускного воздуховода Arctic Cat б.у
art. 0413-093_б.у
3 500 ₽
Требуется 1 шт.
3
CAP-AIR IN,BELT art. 0413-096
По запросу
4
Впускной патрубок Arctic Cat art. 0470-529
от 7 098 ₽
5
CLAMP,PLASTIC-SCREW-ROUND(63 DIAx13) art. 0423-551
По запросу
6
SHROUD,SPLASH (R/B 2406-013)(replaces 1406-747) art. 2406-013
По запросу
7
Клипса Arctic Cat art. 0623-362
от 90 ₽
8
SCREW,SELF TAPPING-.1875 X .75 art. 0423-342
от 110 ₽
9
CLIP,MOUNTING-AIRBOX art. 0423-454
По запросу
10
AIR BOX,BOTTOM art. 0470-852
По запросу
11
Пробка корпуса воздушного фильтра Arctic Cat art. 0470-442
от 1 420 ₽
12
Крышка воздушного фильтра Arctic Cat art. 1470-221
от 4 960 ₽
Аналог
Крышка воздушного фильтра Arctic Cat б.у 1470-221_б.у
art. 0470-221_б.у
4 960 ₽
Требуется 1 шт.
13
Воздушный фильтр art. 0470-663
По запросу
14
Сетка корпуса воздушного фильтра Arctic Cat art. 0470-516
от 3 010 ₽
15
Хомут овальный Arctic Cat art. 0423-554
от 1 040 ₽
16
Защелка корпуса воздушного фильтра Arctic Cat art. 0423-455
от 473 ₽
Аналог
Защелка корпуса воздушного фильтра Arctic Cat б.у
art. 0423-455_б.у
210 ₽
Требуется 4 шт.
Подписаться
17
Хомут пружинный Arctic Cat art. 1623-281
от 250 ₽
18
Патрубок вентиляционный короба воздушного фильтра Arctic Cat art. 0410-172
от 1 520 ₽
OEM
2 814 ₽
Требуется 1 шт.
Подписаться
Аналог
Патрубок вентиляционный короба воздушного фильтра Arctic Cat б.у
art. 0410-172_б.у
1 520 ₽
Требуется 1 шт.
19
BOOT, AIR CLEANER art. 0470-524
По запросу
20
Хомут зажимной 50-70 мм Arctic Cat art. 0423-019
от 420 ₽
21
CARB,CVK 36-A-500 SUZUKI art. 0470-739
По запросу
22
HOSE,CARB DRAIN art. 0510-592
По запросу
